Vysoko hustota interconnect (HDI) tlačené obvodné dosky (PCB) sa stali základným kameňom modernej elektroniky, najmä v aplikáciách, kde sú kritické kompaktnosť, vysoký výkon a spoľahlivosť. Od smartfónov a tabliet až po leteckú elektroniku a zdravotnícke pomôcky ponúkajú HDI PCB jedinečné výhody oproti konvenčným doskám s obvodmi.

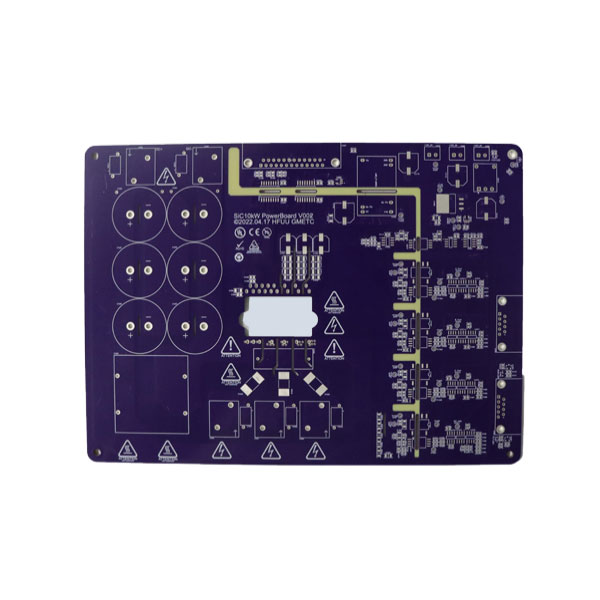

HDI PCB sú pokročilé dosky s tlačenými obvodmi, ktoré majú vyššiu hustotu zapojenia na jednotku plochy ako tradičné PCB. Na rozdiel od štandardných PCB, ktoré môžu mať jednoduchú technológiu priechodu a väčšie stopy, HDI PCB využívajú mikrovia, slepé priechodky a zakopané priechody na vytvorenie vysoko účinných prepojení.
Kľúčové charakteristiky, ktoré rozlišujú HDI PCB, zahŕňajú:
Microvias: Extrémne malé priemery, zvyčajne menej ako 150 mikrónov s priemerom, ktoré spájajú rôzne vrstvy bez nadmerného priestoru.
Slepé a pochované vias: Slepé vias spájajú vonkajšie vrstvy k vnútorným vrstvám, zatiaľ čo zakopané Vias prepojí vnútorné vrstvy bez toho, aby dosiahli povrch.
Vysoká hustota zapojenia: Viac prepojení na jednotku plochy umožňuje kompaktné konštrukcie a lepšiu integritu signálu.
Funkčné vzory riadku/priestoru: Čiary sú úzke ako 3 mils a rozstupy už nízko ako 3 mil. Umožňujú viac možností smerovania v obmedzenom priestore.
Tieto funkcie umožňujú HDI PCB podporovať vysokorýchlostný prenos signálu a znižovať parazitické efekty, vďaka čomu sú ideálne pre aplikácie, v ktorých nie je možné ohroziť výkon.
Nižšie je uvedené profesionálne zhrnutie technických špecifikácií PCB HDI pre rýchlu referenciu:
| Parameter | Typická hodnota / rozsah | Opis |
|---|---|---|
| Substrátový materiál | FR4, Rogers, PTFE | Určuje tepelný výkon a integritu signálu |
| Vrstvy | 4–20 vrstiev | Počet vrstiev je možné prispôsobiť na základe aplikácie |
| Priemer mikrovie | 0,10 - 0,15 mm | Malý Via na zníženie využitia priestoru a udržanie vysokej hustoty |
| Prostredníctvom typu | Slepý, pochovaný, cez | Efektívne spája vrstvy bez zväčšenia veľkosti dosky |
| Šírka / rozstup | 3–5 mil | Jemná schopnosť linky pre husté smerovanie |
| Hrúbka medi | 0,5–3 oz/ft² | Podporuje vysoké prúdové a tepelné riadenie |
| Povrchová úprava | ENIG, HASL, OSP | Zabezpečuje spájanie a dlhodobú spoľahlivosť |
| Hrúbka dosky | 0,4 - 1,6 mm | Umožňuje tenšie vzory kompaktných zariadení |
| Integrita signálu | K dispozícii je kontrolovaná impedancia | Kritické pre vysokorýchlostné digitálne a RF aplikácie |
| Tepelný výkon | TG 130-180 ° C, HDI-špecifický FR4 | Zabezpečuje stabilitu pri vysokom tepelnom strese |
Keď sa zariadenia zmenšujú, ale vyžadujú vyšší výkon spracovania, potreba pokročilých technológií prepojenia, ako je HDI, sa stáva naliehavejšou. Štandardné PCB často čelia obmedzeniam smerovania a integrity signálu, vďaka čomu sú menej vhodné pre zariadenia s komplexnou funkciou. HDI PCB riešia tieto výzvy niekoľkými spôsobmi:
Vylepšený výkon signálu: Kratšie a priamejšie dráhy signálu znižujú indukčnosť a kapacitu, čo minimalizuje stratu signálu a presluch.
Kompaktný dizajn: S vyššou hustotou zapojenia a mikroviami umožňujú HDI PCB menšie zariadenia bez obetovania funkčnosti.
Vylepšená spoľahlivosť: Menej vrstiev smerovania a lepšieho tepelného manažmentu znižuje riziko zlyhania pri vysokofrekvenčných operáciách.
Nákladová efektívnosť pre výrobu s vysokým objemom: Napriek počiatočným výrobným nákladom HDI PCB znižujú potrebu viacerých DPS v jednom zariadení, zjednodušujú zostavu a znižujú celkové náklady.
Podpora pre pokročilé komponenty: Technológia HDI je nevyhnutná pre montáž komponentov s vysokým obsahom počítadla, ako je BGA (pole Ball Grid), CSP (balík škály čipov) a ďalšie ICS s jemným rozpadom.
Rýchly vývoj smartfónov, nositeľných zariadení, automobilovej elektroniky a lekárskeho prístrojového vybavenia urobil HDI PCB kritickou voľbou pre výrobcov, ktorí hľadajú výkon bez zvýšenia veľkosti zariadenia.
Výroba HDI PCB zahŕňa pokročilé výrobné techniky, ktoré si vyžadujú presnú kontrolu nad materiálmi, procesmi a zabezpečenie kvality. Kľúčové kroky vo výrobe HDI PCB zahŕňajú:
Výber materiálu: Substráty s vysokou tepelnou stabilitou a nízkou dielektrickou stratou sa vyberajú na základe požiadaviek na aplikáciu. Bežné materiály zahŕňajú vysoko-TG FR4, Rogers a lamináty PTFE.
Laminačný proces: Viaceré vrstvy sú laminované dokopy pomocou vysokotlakového a teploty, aby sa zabezpečila dokonalá adhézia a elektrická izolácia.
Vŕtanie mikrovia: laserové vŕtanie sa bežne používa pre mikrovia, čo umožňuje priemery až 0,10 mm. Tento krok si vyžaduje extrémnu presnosť, aby sa predišlo nesprávnemu vyrovnaniu alebo poškodeniu.
Plating meďnatého: Meď je elektroplatovaná na vyplnenie vias a formovanie vodivých ciest. Hrúbka je starostlivo kontrolovaná na podporu nosnej kapacity prúdu.
Vzorovanie: Pokročilá fotolitografia definuje vzory jemných línií/priestoru, čím sa zabezpečuje presné a husté smerovanie.
Povrchová úprava povrchu: Úpravy ENIG, OSP alebo HASL sa aplikujú na zabezpečenie spájania a dlhodobej spoľahlivosti.
Elektrické testovanie: Každá doska prechádza prísnym testovaním kontinuity, impedancie a šortiek, aby sa zaručila súlad so špecifikáciami dizajnu.
Kombinácia týchto procesov zaisťuje, že HDI PCB môžu spoľahlivo podporovať vysokorýchlostné signály, komponenty s vysokou hustotou a náročné tepelné podmienky.
Q1: Aké aplikácie majú najviac úžitok z HDI PCB?
A1: PCB HDI sú ideálne pre vysokovýkonné zariadenia, kde sú kritické obmedzenia priestoru a integrita signálu. Patria sem smartfóny, tablety, nositeľná elektronika, zdravotnícke pomôcky, letecké vybavenie, automobilová elektronika a vysokorýchlostný sieťový hardvér. Vďaka ich schopnosti zvládnuť komponenty s jemným rozpadom a zložité prepojenia ich v týchto scenároch robí vynikajúcimi.
Q2: Ako sa porovnáva spoľahlivosť PCB HDI s konvenčnými PCB?
A2: PCB HDI poskytujú zvýšenú spoľahlivosť v dôsledku kratších dráh prepojenia, zníženej straty signálu, lepšieho tepelného výkonu a menšieho počtu spájkovacích bodov v zostavách s vysokou hustotou. Tieto faktory znižujú riziko elektrického zlyhania, degradácie signálu a tepelného stresu, vďaka čomu HDI PCB je vhodné pre kritické aplikácie misie, kde konvenčné PCB môžu zlyhať.
NaFanúšik, Výroba HDI PCB je v súlade s vedúcimi normami odvetvia a prísnou kontrolou kvality. Fanway sa špecializuje na viacvrstvové PCB s vysokou hustotou, ktoré kombinujú výkon, trvanlivosť a škálovateľnosť pre prototyp aj hromadnú výrobu. Kľúčové diferenciátory PCB Fanway HDI zahŕňajú:
Prispôsobenie: Počet vrstiev na mieru, materiál substrátu a špecifikácie riadkov/priestorov, aby sa splnili požiadavky špecifické pre projekt.
Pokročilé výrobné schopnosti: laserové vyvŕtané mikrovia, modelovanie jemných liniek a riadené možnosti impedancie.
Rýchly obrat: Zjednodušené výrobné procesy umožňujú rýchle prototypovanie a včasné doručenie pre trhové kritické projekty.
Zabezpečenie kvality: Každá doska prechádza elektrickým testovaním, optickou kontrolou a funkčným overením, aby sa zabezpečilo nulové defekty.
Technická podpora: Fanway poskytuje komplexné technické konzultácie s cieľom optimalizovať návrhy výroby, výkonu a efektívnosti nákladov.
Pre podniky, ktoré sa snažia integrovať vysoko výkonné HDI PCB do svojich výrobkov, ponúka Fanway spoľahlivé riešenia, ktoré udržiavajú excelentnosť od prototypovania po výrobu v plnom rozsahu.
Kontaktujte násDnes preskúmajte prispôsobené riešenia HDI PCB a pozdvihnite návrhy produktov na ďalšiu úroveň.
-
