Od dizajnu PCB až po hromadnú výrobu poskytuje Fanway rýchle výrobné služby PCB ako jednotlivé riešenia na riešenie vašich rozmanitých požiadaviek na projekt a urýchľuje váš čas na trh.
HDI PCB (Interconnect PCB s vysokou hustotou) je typ dosky s tlačenými obvodmi, ktorá ponúka výrazne vyššiu hustotu zapojenia na jednotku plochy v porovnaní s tradičnými PCB. Výroba PCB HDI sa rýchlo stala konečným riešením na navrhovanie menších, kompaktnejších a odolnejších elektronických zariadení. Kľúčové funkcie zahŕňajú:
Tenšie šírky stopy/priestory(až do 3/3 mil) umožňuje hustejšie spojenia v obmedzených oblastiach.
Mikrovia(Typicky <150 μm s priemerom) uľahčujúce vzájomné prepojenia s vysokou hustotou medzi vrstvami.
Slepé/zakopanéSpojenie vnútorných vrstiev bez prenikania vonkajších povrchov, čím sa veľkosť dosky znížila až o 60% a zároveň zvyšuje integritu signálu.
Počty vysokej vrstvy(až 20+ vrstiev) na podporu komplexných viacvrstvových architektúr.
Ako špecialista na HDI DPS, Fanway Technology využíva viac ako 12 rokov skúseností s pokročilou výrobou HDI, aby poskytoval prispôsobené riešenia pre priemyselné odvetvia, ktoré si vyžadujú presnosť a spoľahlivosť:
Lekárske:Implantovateľné zariadenia, diagnostické vybavenie.
Automobil:ADAS, systémy na správu batérií EV.
5G Communications:Vysokorýchlostné serverové dosky, moduly MMWave.
Spotrebná elektronika:Skladacie smartfóny, miniaturizované snímače internetu vecí.
Spoločnosť Fanway sa zaviazala byť vašim dôveryhodným poskytovateľom PCB HDI a dodávateľom v Číne, pričom kombinuje procesy certifikované ISO 9001 s normami IPC-6012 triedy 3, aby sa zabezpečil výkon kritického misie.
Vo výrobe máme prísny systém kontroly kvality, máme rôzne testovanie takýchto AOI, röntgenového žiarenia, elektrického testovania atď. Na kontrolu PCB a komponentov, ktoré zabezpečujú vysoko kvalitný produkt.
Máme stabilný dodávateľský reťazec, ktorý nám umožňuje získať suroviny za nižšie náklady. Online sledovací systém a výroba all-v-jednej nám môžu pomôcť znížiť náklady.
Online sledovací systém nám umožňuje sledovať stav vašej objednávky a lepšie ovládať plán výroby a dodávať HDI PCB včas.
Náš špecializovaný tím vám pomáha od koncepcie po výrobu.
| Technologická trieda | Štruktúra | Zložitosť | Žiadosti |
| HDI trieda 1 | 1+n+1 | Nízky | Základná spotrebná elektronika, jednoduché zariadenia |
| HDI trieda 2 | 2+n+2 | Médium | Pokročilá spotrebná elektronika, automobilový priemysel |
| HDI trieda 3 | 3+n+3 | Vysoký | Vysoko výkonné zariadenia, 5G, AI systémy |
| HDI trieda 4 | 4+n+4 | Mimoriadne vysoký | Špičkové aplikácie, polovodič |
| Počet vrstiev | 1-108L |
| Hrúbka | 0,2 mm-10,0 mm |
| Veľkosť panela | 610 mm *1200 mm |
| Dokončiť hrúbku medi | 0,5OZ-12oz |
| Šírka linky | 2,5 milióna/2,5 milióna |
| Min Spravodič | 0,1 mm |
| Maximálny pomer strán | 25: 1 |
| Tolerancia na kontrolu impedancie | +/- 10% |
| Povrchové povrchové úpravy | Hasl (lf), enlg, lmmersion cín, lmmersion striebro, zlatý prst, plná doska s pokovovaním tvrdého zlata, OSP, eneplg |
| Materiály: | FR-4 TG150/TG170, ROGERS, ARLON, TACONIC, TUC TU-872 SLK, TU-883, Panasonic M6/M7, Bergguist atď. |

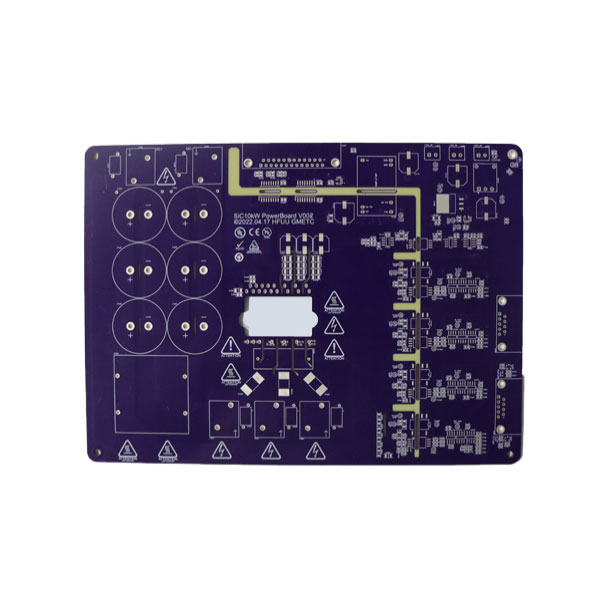

6L LED fotoelektrické PCB s 1-stupňovým HDI

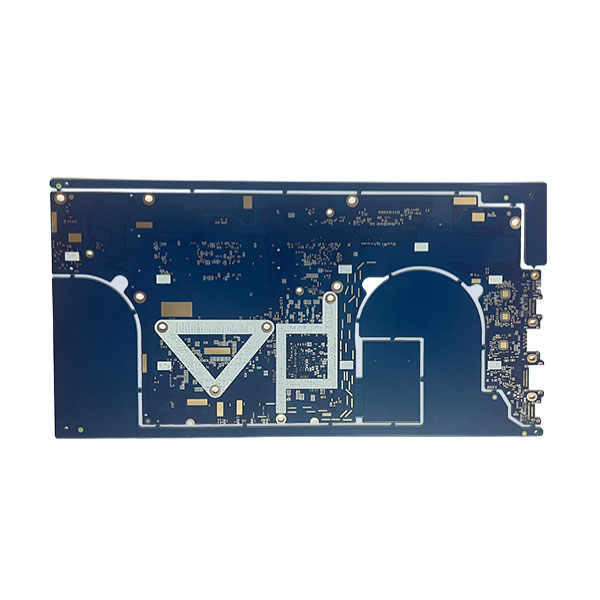

8L základná doska laptop s 2-stupňovým HDI

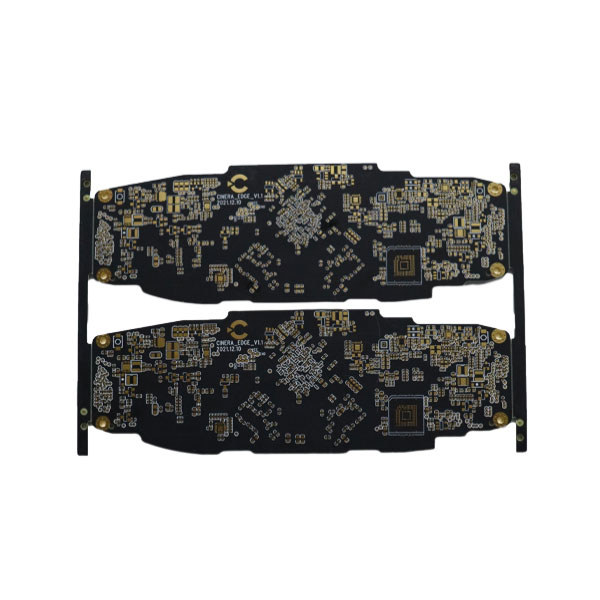

14L Rogers Hybrid PCB s 1-stupňovým HDI

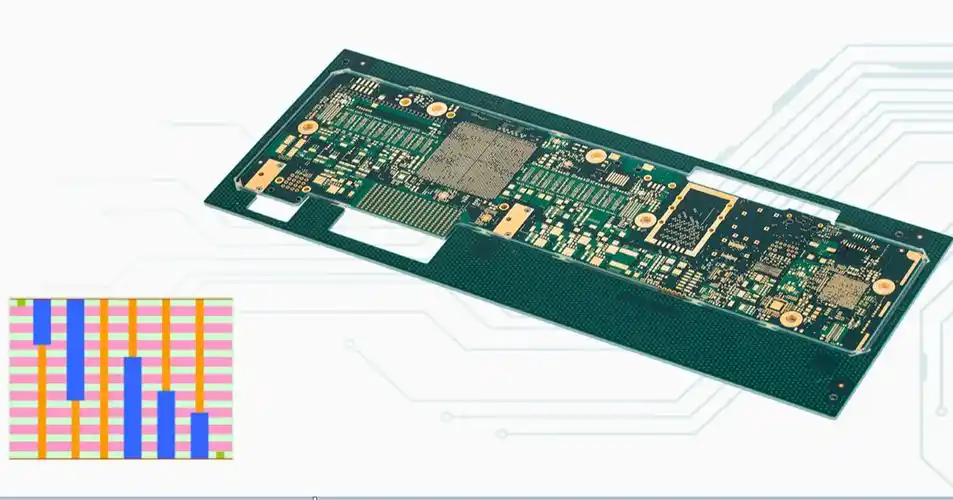

Viacvrstvový HDI slepý cez PCB
