Vo svete rýchlo sa rozvíjajúca výroba elektroniky, kde sú nevyhnutné kompaktné vzory, ľahké štruktúry a vynikajúci výkon,PCB pevné flexsa objavili ako jedno z najinovatívnejších riešení. Kombinácia trvanlivosti tuhých dosiek s univerzálnosťou flexibilných obvodov, tuhá flex PCB pretvára to, ako inžinieri navrhujú všetko od spotrebnej elektroniky až po letecké systémy. V tomto článku sa budeme hlboko ponoriť do toho, čo sú rigidné flex PCB, ako fungujú, prečo sa stávajú čoraz populárnejšími a ako ich jedinečné parametre robia optimálnou voľbou pre aplikácie s vysokým dopytom.

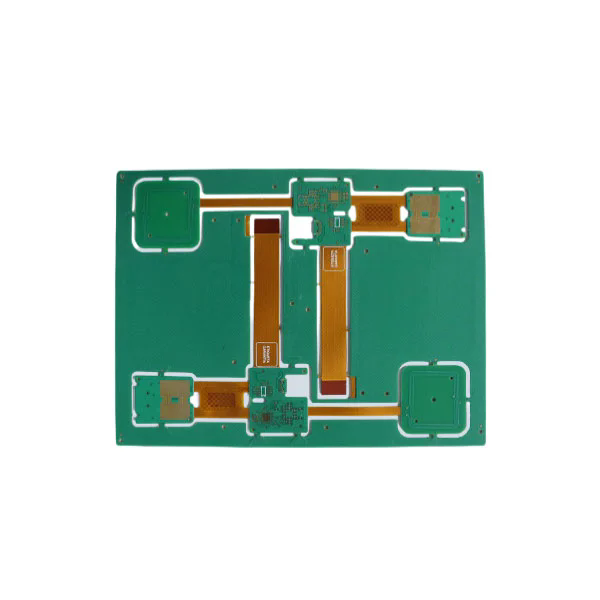

Pevná flex PCB je hybridná doska s tlačenými obvodmi, ktorá integruje tuhé aj flexibilné substráty do jediného bezproblémového dizajnu. Na rozdiel od tradičných tuhých PCB, ktoré pozostávajú výlučne z tuhých FR4 alebo podobných materiálov alebo čisto flexibilných obvodov, ktoré používajú polyimidové filmy, tuhá flex PCB kombinuje obe technológie na maximalizáciu výkonnosti a slobody dizajnu.
V jej jadre tuhá sekcia podporuje komponenty, ktoré vyžadujú mechanickú stabilitu, ako sú konektory, mikrokontroléry alebo integrované obvody, zatiaľ čo flexibilná časť umožňuje, aby doska ohýbala, zložila alebo skrútila do kompaktných krytov. Vďaka tomu je pevné flex PCB ideálne pre aplikácie, v ktorých je priestor obmedzený, ale vysoká spoľahlivosť je rozhodujúca.
Integrita signálu: Kratšie prepojenia medzi tuhými a flex vrstvami minimalizujú stratu signálu a zlepšujú vysokorýchlostný prenos údajov.
Mechanická všestrannosť: Flexibilná časť umožňuje skladanie, čo znižuje celkovú veľkosť zariadenia a eliminuje objemné zapojenie.
Vylepšenie spoľahlivosti: Integrácia flexu a tuhých častí do jedného DPS minimalizuje spájkovacie kĺby a konektory, ktoré sú bežnými bodmi zlyhania.
Táto zmes výkonu a flexibility dizajnu spôsobila, že rigidné flex PCB je čoraz dôležitejšie v odvetviach, ako sú zdravotnícke pomôcky, vojenská elektronika, automobilové systémy a spotrebiteľské pomôcky.
Výrobcovia elektroniky často čelia kritickému rozhodnutiu pri výbere typov DPS: Mali by používať tradičné tuhé DPS, flexibilné DPS alebo pevné Flex DPS? Tu sú kľúčové dôvody, prečo sa Rigid Flex PCB stávajú preferovanou voľbou pre pokročilé vzory.
| Funkcia | Tuhý PCB | Flexibilný | PCB tuhého flexu |
|---|---|---|---|
| Využitie priestoru | Obmedzený | Vynikajúci | Vynikajúci |
| Mechanická trvanlivosť | Vysoký | Mierny | Vysoký |
| Flexibilita dizajnu | Nízky | Vysoký | Vysoký |
| Integrita signálu | Mierny | Mierny | Vynikajúci |
| Zložitosť | Vysoké (viac konektorov) | Vysoký | Nízky |
| Spoľahlivosť | Dobrý | Mierny | Vynikajúci |
Spoločnosť Rigid Flex PCB ponúka to najlepšie z oboch svetov kombináciou robustnosti tuhých PCB s prispôsobivosťou flexibilných obvodov. To má za následok:
Kompaktné vzory: nevyhnutné pre smartfóny, nositeľné zariadenia a zariadenia internetu vecí.
Znížená hmotnosť: Kritické pre letectvo, bezpilotné lietadlá a automobilové aplikácie.
Menej bodov pripojenia: znižuje potenciálne body zlyhania a zlepšuje životnosť produktu.
Vylepšený výkon: Udržiava vynikajúci prenos signálu aj vo vysokofrekvenčných aplikáciách.
Lekárske pomôcky: kardiostimulátory, zobrazovacie systémy a chirurgické nástroje.
Aerospace & Defense: Avionics, Radar Systems a vojenská elektronika.
Automotíva: pokročilé systémy asistencie vodiča (ADAS), infotainmentové systémy a správa batérií EV.
Spotrebná elektronika: smartfóny, tablety, fotoaparáty a herné konzoly.
Tým, že sa tuhé flex PCB umožňujú miniaturizáciou pri zachovaní štrukturálnej integrity, sa stali nevyhnutnou súčasťou elektronických zariadení novej generácie.
Pri výbere tuhého dodávateľa PCB Flex je rozhodujúce porozumenie technickým parametrom. Kvalitná výroba zaisťuje trvanlivosť, výkon a dodržiavanie prísnych priemyselných štandardov. Nižšie je zhrnutie kľúčových špecifikácií produktov, ktoré definujú vynikajúci rigidný flex PCB:
| Parameter | Špecifikácia |
|---|---|
| Materiál | FR4, polyimid, PET |
| Počet vrstiev | 2 až 20+ vrstvy |
| Hrúbka medi | 0,5 oz na 4 oz |
| Min. Šírka/rozstup | 0,075 mm / 0,075 mm |
| Veľkosť diery | Min. 0,1 mm |
| Polomer ohýbania Flex | Nízko ako 0,5 mm |
| Povrchová úprava | ENIG, HASL, OSP, ponorenie striebro, pokovovanie zlata |
| Prevádzková teplota | -40 ° C až +150 ° C |
| Riadenie impedancie | ± 10% |
| Certifikácia | Rohs, UL, ISO9001, IPC-6013 |
Tieto špecifikácie zabezpečujú, aby DPS udržiava vysoký elektrický výkon a odoláva tvrdým podmienkam prostredia. Výrobcovia špecializujúci sa na rigidné flex PCB využívajú pokročilé výrobné techniky, ako je laserové vŕtanie, riadené smerovanie impedancie a automatizovaná optická kontrola, aby sa zaručila presnosť a spoľahlivosť.
Výber správneho výrobcu je rovnako kritický ako výber správneho dizajnu PCB. Tu je kontrolný zoznam, ktorý vám pomôže vyhodnotiť spoľahlivého dodávateľa PCB Rigid Flex:
Inžinierske odborné znalosti: Zabezpečte, aby výrobca má skúsenosti s manipuláciou s komplexnými viacvrstvovými dizajnmi PCB.
Kvalita materiálu: Na zabezpečenie trvanlivosti a flexibility používajte iba vysoko kvalitný FR4 a polyimid.
Zabezpečenie kvality: Vyhľadajte prísne testovacie protokoly vrátane AOI, testovania impedancie a testov tepelného napätia.
Možnosti prispôsobenia: Vyberte dodávateľa, ktorý ponúka prispôsobené riešenia pre vaše konkrétne požiadavky na aplikáciu.
Dodacia doba a škálovateľnosť: Rýchle prototypovanie v kombinácii so schopnosťou rozšíriť sa na hromadnú výrobu je rozhodujúce.
FANYWAY je popredným výrobcom PCB Rigid Flex s dlhoročnými skúsenosťami s poskytovaním vysoko kvalitných riešení pre priemyselné odvetvia vrátane lekárskych, automobilových, leteckých a spotrebiteľských elektroniiek. Naše výrobky sa vyrábajú pomocou najmodernejšieho vybavenia, ktoré sú v súlade s normami IPC-6013 a podrobujú sa prísnemu testovaniu kvality, aby sa zabezpečila výkonnosť najvyššej úrovne.
Či už potrebujete komplexný viacvrstvový dizajn alebo nákladovo efektívny prototyp, poskytuje spoločnosť Fyway komplexnú podporu od konzultácií s dizajnom po konečnú výrobu.
Q1. Aké sú hlavné výhody používania rigidných flex PCB v návrhu produktu?
A1. Pevné flex PCB umožňujú kompaktné konštrukcie, znižujú celkovú hmotnosť, minimalizujú prepojenia a zvyšujú integritu signálu. Vďaka týmto výhodám sú ideálne pre odvetvia, v ktorých sú kritické spoľahlivosť a miniaturizácia, ako napríklad letecký, automobilový priemysel a lekárska technológia.
Q2. Sú pevné flex PCB drahšie ako tradičné tuhé PCB?
A2. Zatiaľ čo počiatočné výrobné náklady na PCB tuhé flex môžu byť vyššie, často znižujú celkové výrobné náklady minimalizovaním konektorov, zlepšením spoľahlivosti a umožnením efektívnej montáže. Vo vysokovýkonných aplikáciách poskytujú značné úspory nákladov počas životného cyklu produktu.
Pevné flex PCB predefinujú modernú elektroniku poskytovaním bezkonkurenčnej flexibility, spoľahlivosti a výkonu dizajnu. Umožňujú inžinierom vytvárať kompaktné, ale robustné výrobky, ktoré spĺňajú rastúce požiadavky odvetví od zdravotníckych technológií po letecký priestor.
NaBreh, Špecializujeme sa na výrobu vysokokvalitných tuhých flex PCB prispôsobených vašim potrebám. S našimi špičkovými zariadeniami, prísnymi protokolmi testovania a inžinierskym znalostiam vám pomáhame dosiahnuť optimálny výkon a spoľahlivosť vašich výrobkov.
Ste pripravení posunúť dizajn elektroniky na ďalšiu úroveň?Kontaktujte násDnes prediskutujte váš projekt a zistite, ako môže spoločnosť Fanyway poskytnúť dokonalé rigidné riešenie PCB Flex.
-
