Testovanie PCB je kritickou fázou výroby elektroniky, ktorá zaisťuje kvalitu, funkčnosť a spoľahlivosťDosky s tlačenými obvodmi(PCB). Testovanie môže okamžite nájsť problémy a pomôže návrhárom rýchlo vyriešiť problémy.PCBTestovanie zahŕňa holé testovanie dosiek a zostavené testovanie dosiek.
Testovanie holých PCB
Účel testovania PCB na overenie defektov elektrickej konektivity, izolácie a výroby.
Metóda testovania PCB zahŕňa:
Test kontinuity (krátke testovanie): Kontroly nezamýšľaných šortiek (napr. Dotknuté stopy medi).
Test izolácie (otvorené testovanie): Zaisťuje v stopách žiadne otvorené obvody (zlomy).
Automatizovaná optická inšpekcia (AOI): Používa fotoaparáty na detekciu škrabancov, nesprávnych zarovnaní alebo leptaní defektov.
Testovanie impedancie: Kritické pre vysokorýchlostné návrhy (napr. RF, DDR), aby sa zabezpečilo, že stopová impedancia zodpovedá špecifikáciám.
Testovanie zostavy
1. Test obvodu (IKT): IKT je automatické online testovanie na overenie komponentov, šortiek, otváraných a hodnôt. Toto testovanie môže presne nájsť miesta poruchy, čo umožňuje pracovníkom ľahko zvládnuť problém s PCBA.
2. Testovanie sondy: Je to nákladovo efektívna metóda, test pohybujúcich sond na obvode bez vlastných príslušenstiev. Je vhodný pre rôzne požiadavky na testovanie prostredníctvom úprav softvéru.

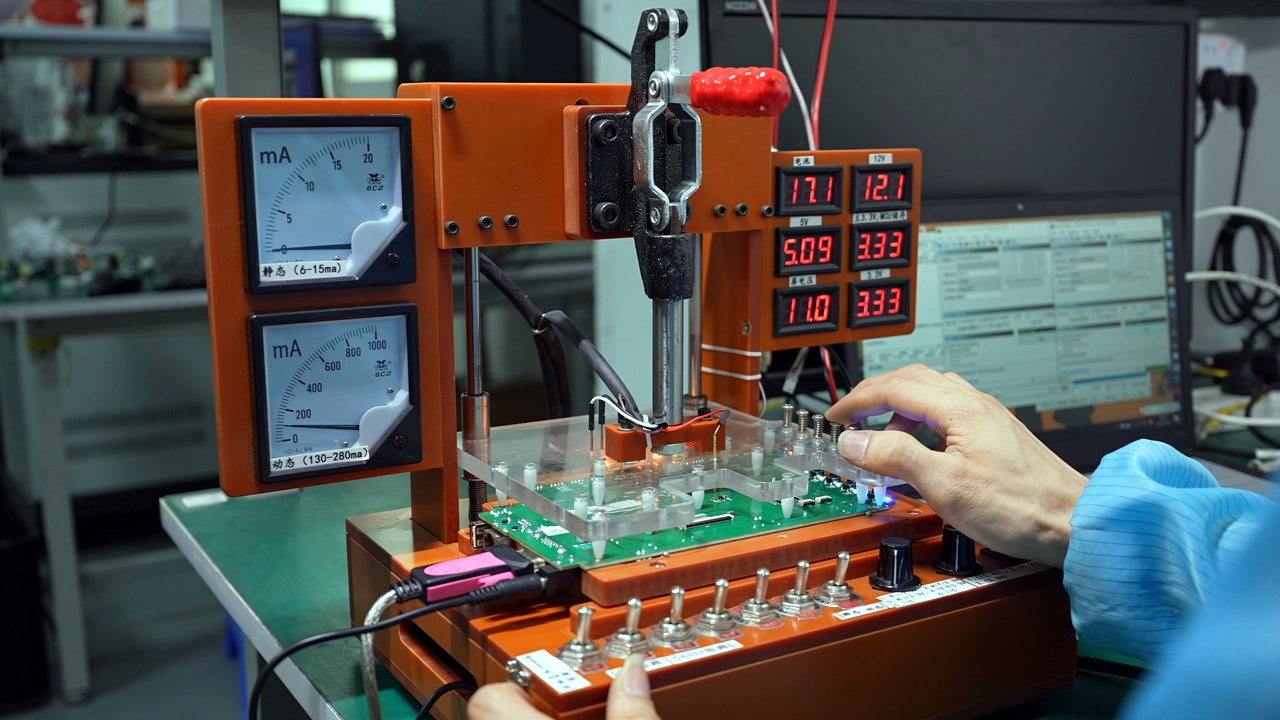

3. Funkčné testovanie: Na overenie funkcie PCB vyžaduje špecializované vybavenie a prispôsobené testovacie postupy.
4.Automatická optická kontrola (AOI): Inšpekcia AOI používa kamery na skenovanie spájkovacích kĺbov a komponentov defektov, ako sú mosty, nesprávne zarovnanie a chýbajúce časti.
5.x-ray testovanie: Používa röntgenové lúče na kontrolu skrytých kĺbov (BGA, QFN), dutiny alebo defektov spájkovania.
Bez ohľadu na to, aký typ testovania elektroniky používate, prináša úžitok na dosku s tlačenými obvodmi (PCB). Testovanie počas fázy návrhu pomáha dizajnérom vyhnúť sa chybám pri hromadnej výrobe, znižovaní nákladov, skracuje vývojové cykly a urýchľuje výrobu. Komplexné testovanie zaisťuje, že PCB spĺňa všetky elektrické, mechanické a konštrukčné návrhy a zároveň zlepšujú spoľahlivosť produktu.
Testovanie PCB je dôležité pre kvalitu produktu. V spoločnosti Fanway ponúkame širokú škálu testovacích riešení vrátane kontroly komponentov, vlastného testu. Kontaktujte nás ešte dnes Získajte ďalšie podrobnosti.
-
