Dizajn a výroba PCB

Aký je proces výroby dosky s tlačenými obvodmi?

Výroba PCB transformuje dizajn na štruktúru fyzickej dosky. Prázdne dosky môžu byť vyrobené v rôznych farbách. Výrobný proces DPS zahŕňa viac stupňov: finalizáciu konštrukcie, rezanie materiálov, spracovanie vnútornej vrstvy, viacvrstvová laminácia, vŕtanie, spracovanie vonkajšej vrstvy, spájkovacia maska a smerovanie povrchovej úpravy alebo profilovanie povrchu a kontrolu.

Hľadáte dodávateľa pre návrh a výrobu DPS? Neváhajte a kontaktujte nás a získajte cenovú ponuku.

Kroky zapojené do procesu návrhu a výroby PCB

Dizajn PCB:Toto je základný proces vytvárania fyzického rozloženia a elektrických prepojení pre dosky s tlačenými obvodmi (PCB). Preklenuje elektronickú schéma na výrobu hardvéru. Medzitým potrebuje návrhár analýzu pokrývajúcich scenáre aplikácií, uskutočniteľnosť elektrického dizajnu, štrukturálnu alebo materiálovú uskutočniteľnosť, efektívnosť výroby a hodnotenie nákladov.

Rezanie materiálu:Nazýva sa tiež panelizácia alebo prázdne rezanie. Veľké listy surového substrátu, ako sú FR-4, Rogers alebo polymid, sa prerezávajú do požadovaných rozmerov.

Spracovanie vnútornej vrstvy:Je to základný proces vo výrobe DPS, ktorý používa metódu leptania na sklatujúce vzorky na presné vytvorenie požadovaných vzorov obvodu na medenej fólii laminátu meďnatého. Výrobné spracovanie vrátane:

Príprava základného materiálu (čistenie CCL) → Photorezistový náter → Zobrazovanie expozície (film/LDI) → Vývoj (odhalenie medi, ktorá sa má vylepšiť) → Vylepšenie (odstránenie nadbytočnej medi) → Odhalenie stôp medi) → Čistenie a AOI.

Laminácia:Laminácia PCB spája viacero vrstiev jadier meďnatého a Prepreg (PP) pri vysokej teplote a tlaku, aby sa vytvorila tuhá viacvrstvová doska. Laminácia zaisťuje elektrickú konektivitu medzi vrstvami a štrukturálnou integritou.

Vŕtanie:Vŕtanie PCB vytvára diery v laminovaných PCB pre elektrické prepojenia (vias) a mechanické montáž. Vyžaduje presnosť na úrovni mikronu a priamo ovplyvňuje integritu signálu, spoľahlivosť a výrobu.

Spracovanie vonkajšej vrstvy:Určuje viditeľné vodivé vzory (drôty, podložky atď.) Na doske obvodu. Zvyčajne sa metóda grafickej elektroplaty a leptania používa na presné zachovanie požadovaných vzorov medi na doske medi pri odstraňovaní prebytočnej medi.

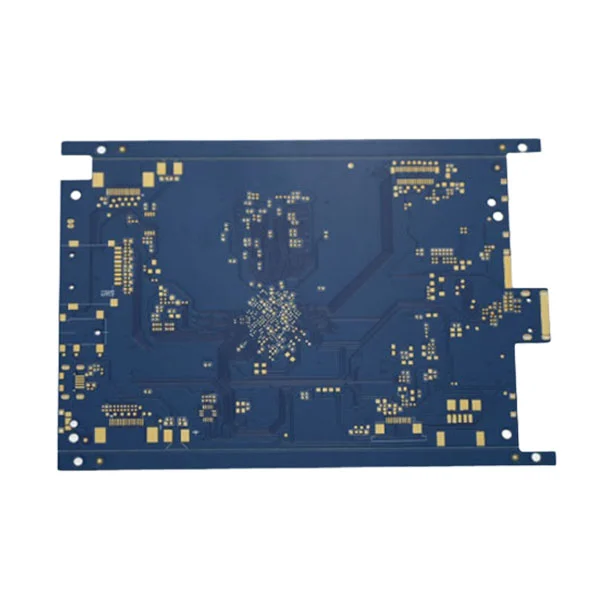

Spájkovacia maska a povrchová úprava:Spájkavá maska a povrchová úprava sú úzko vzájomne prepojené a kriticky dôležité vo výrobe tlačených obvodov (PCB). Priamo ovplyvňujú spoľahlivosť DPS, schopnosti spájkovania, vzhľad a dlhodobý výkon. Spájkovacia maska pokrýva stopy medi, bráni skratu a poskytuje ochranu izolácie. Počas spájkovania obmedzuje spájku na vankúšiky, čím zabraňuje premosteniu medzi susednými stopami. Tiež odoláva škrabancom, chemikáliám a vlhkým prostrediam a poskytuje farby ako zelená, čierna alebo modrá, spolu s legendou tlače (biely atrament). Povrchová úprava chráni vrstvu medi, zabraňuje oxidácii podložky a udržiava schopnosť spájkovania. Zaisťuje spoľahlivé spájkovanie komponentov do DPS a prispôsobuje sa rôznym procesom montáže.

Smerovanie alebo profilovanie:Toto je konečný mechanický proces rezania obrysu dosky s tlačenými obvodmi z väčšieho výrobného panela.

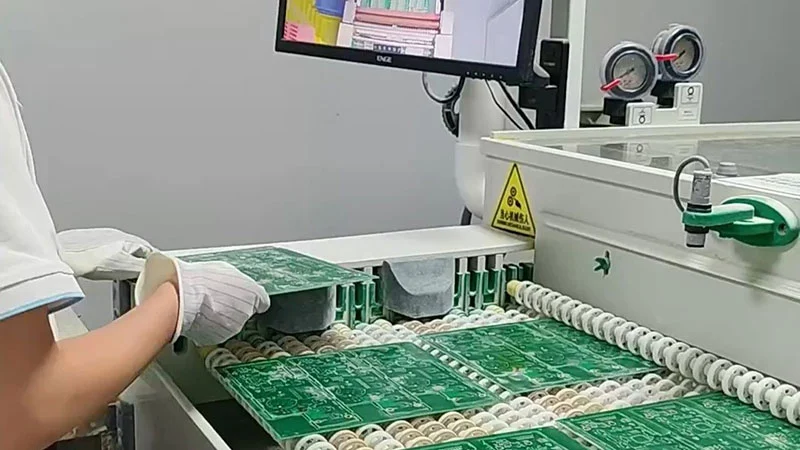

Kontrola:Zahŕňa testovanie lietajúcej sondy, testovanie IKT, konečné FQC na kontrolu veľkosti, priemer otvorov, integritu spájkovacej masky, značenie čistiny atď.

Ako výroba zapadá do procesu návrhu PCB

Aj keď je výroba PCB samostatnou fázou nezávisle od toku konštrukcie PCB, stále je nevyhnutné pochopiť, ako funguje. Výrobcovia PCB nemusia vedieť, prečo ste navrhli dosku alebo jej zamýšľaný účel. Keď však pochopíte, ako sa tieto dosky vyrábajú, môžete vytvoriť zodpovedajúce konštrukčné špecifikácie, aby ste zaistili, že konečný produkt dosiahne najvyššiu možnú úroveň kvality.

Miera výnosu: Ak parametre konštrukcie presahujú schopnosti výrobného zariadenia, výsledné dosky môžu nefungovať správne. Dizajnéri a výrobcovia preto potrebujú spoločné chápanie zamýšľanej aplikácie.

Výrobnosť: Váš dizajn ovplyvňuje, či sa doska môže skutočne vyrobiť. Ak medzi okrajom dosky a povrchovými komponentmi nie je dostatočná vôľa, alebo ak materiály, ktoré si vyberiete, chýbajú primeraný koeficient tepelnej expanzie (CTE), nemusí sa vyprodukovať doska.

Klasifikácia: Podľa koncového použitia triedy PCB úroveň C/M (vysoká presnosť), B/L stupeň (stredná presnosť), stupeň A/K (štandardná presnosť).
