V dnešnom elektronickom priemysle rastie dopyt po vysokom výkone a odolných doskách s tlačenými obvodmi (PCB).Ťažká medená doskaS, tiež známy ako hrubé medené PCB, sa stali preferovaným riešením pre odvetvia, ktoré vyžadujú vysokú súčasnú kapacitu, vynikajúce tepelné riadenie a zvýšenú spoľahlivosť za extrémnych podmienok. Od automobilových energetických systémov po zariadenia na obnoviteľnú energiu zohrávajú tieto dosky rozhodujúcu úlohu v modernej elektronike.

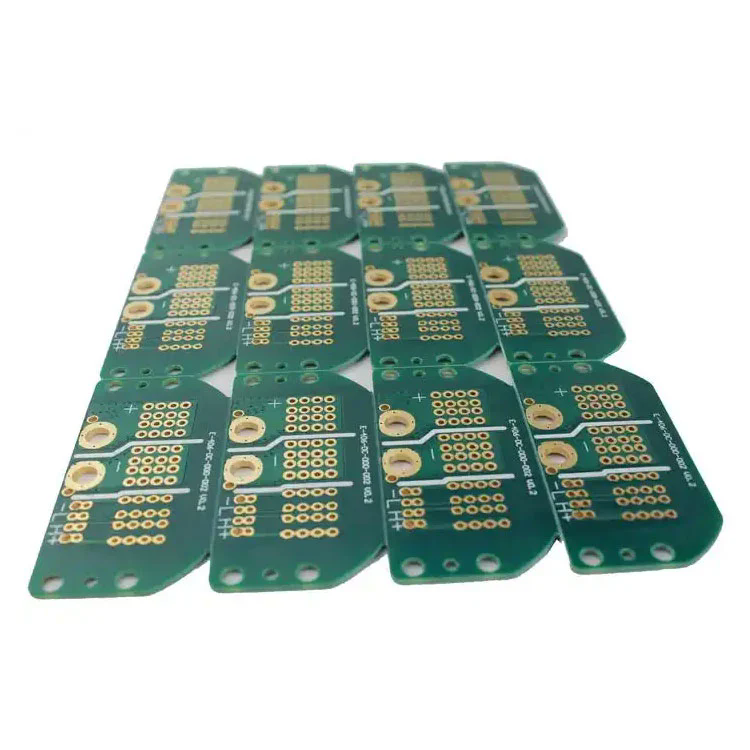

Ťažká medená doska DPS je typ dosky s tlačenými obvodmi, ktorá obsahuje vodiče medi s hrúbkou v rozsahu od 3 oz/ft² do 20 oz/ft² alebo viac. Na rozdiel od štandardných PCB, ktoré zvyčajne používajú medené vrstvy 1 oz/ft² alebo menej, sú ťažké medené PCB navrhnuté tak, aby zvládli výrazne vyššie prúdové zaťaženie a odolali extrémne tepelnému napätiu.
Vysoký prúd prenosu - hrubšie medené vrstvy umožňujú DPS manipulovať s vyššími prúdmi bez prehriatia alebo poškodenia obvodu.
Vylepšené tepelné riadenie - Hrubé medené PCB sa efektívnejšie rozptyľujú teplo, vďaka čomu sú ideálne pre aplikácie, kde je vysoká hustota energie.
Vylepšená mechanická pevnosť - hrubšie pokovovanie medi dodáva tuhosť a trvanlivosť, čo umožňuje doske odolávať tvrdým prevádzkovým prostredím.
Kompaktné možnosti dizajnu-Dizajnéri môžu integrovať obvody s vysokým prúdom a nízkym prúdom na rovnakú dosku, čím sa znižuje celková veľkosť a hmotnosť.
Lepšia spoľahlivosť-so zníženým rizikom zlyhania obvodu pri vysokom zaťažení sú tieto dosky vhodné pre aplikácie kritické misie.
Ťažké medené PCB sú obzvlášť dôležité v elektronike, automobilových systémoch, priemyselných zariadeniach, riešeniach obnoviteľnej energie a leteckých technológií. Zvýšením hrúbky medi môžu inžinieri zabezpečiť efektívny prietok prúdu a znížiť šance na zlyhania súvisiace s tepelným tepelným tepelným tepelným tepelným tepelným tepelným tepelným tepelným tepelným tepelným tepelným tepelným tepelným tepelným tepelným tepelným tepelným tepelným tepelným tepelným tepelným tepelným tepelným tepelným tepelným tepelným tepelným prúdom.
Pri výbere ťažkých medených PCB zohrávajú technické špecifikácie kľúčovú úlohu pri určovaní výkonu a vhodnosti pre vašu aplikáciu. Nižšie je uvedená komplexná tabuľka sumarizujúca typické špecifikácie našich ťažkých medených PCB:
| Špecifikácia | Podrobnosti |
|---|---|
| Hrúbka medi | 3 oz/ft² až 20 oz/ft² (prispôsobiteľné) |
| Počet vrstiev | 1 až 32 vrstiev |
| Základný materiál | FR4, Rogers, polyimid, kovové jadro |
| Hrúbka dosky | 0,8 mm až 6,0 mm |
| Povrchová úprava | Hasl, jednomyseľné, OSP, ponorenie striebro, Epeg |
| Spájka | Zelená, modrá, červená, čierna, biela |
| Minimálna šírka stopy | 3 mils |
| Minimálny rozstup | 3 mils |
| Tepelná vodivosť | Vysoko optimalizovaný pre rozptyl tepla |
| Prevádzková teplota | -55 ° C až +150 ° C |
| Žiadosti | Power Electronics, Automotive, Aerospace, Priemyselné stroje, solárne invertory |
Výberom správnych špecifikácií môžu inžinieri optimalizovať PCB pre prostredia s vysokou teplotou, vysokou teplotou alebo vysokou spoľahlivosťou. Napríklad prevodníky energie a regulátory elektrických vozidiel vyžadujú dosky s hrúbkou medi nad 8 oz, zatiaľ čo priemyselné motorové vodiči môžu potrebovať ešte vyššie kapacity.
Výrobný proces ťažkých medených PCB sa významne líši od štandardných PCB v dôsledku zvýšenej hrúbky medi. Na zabezpečenie trvanlivosti a presnosti sa používajú špecializované techniky.
Proces začína výberom vysoko kvalitných laminátov, ako sú substráty FR4 alebo kovové jadro. Vybraný materiál musí odolať extrémnemu tepla a mechanickému napätiu.
Štandardné PCB používajú jednoduché leptania procesov, ale ťažké medené PCB vyžadujú diferenciálne leptanie, aby sa zabezpečilo presné tvary vodiča bez podhodnotenia. To je rozhodujúce pre udržanie integrity hustých stôp medi.
Technológia pokovovania sa používa na vybudovanie hrúbky medi na povrchu aj vo vias. Priechodové pokovovanie zvyšuje prúd prúdu medzi vrstvami a zabraňuje prehriatiu.
Viaceré medené vrstvy sú laminované pri vysokej teplote a tlaku. Špecializované živicové systémy sa používajú na zabránenie delaminácie a udržanie štrukturálnej integrity.
Na ochranu stôp medi sa aplikujú masky spájkovania s vysokou teplotou. Povrchové úpravy, ako napríklad ENIG alebo HASL, sa pridávajú na zlepšenie spájkovateľnosti a odolnosti proti korózii.
Každá doska prechádza elektrickým testovaním, tepelnými cyklistickými testami a kontrolami spoľahlivosti, aby sa zabezpečilo, že spĺňa prísne priemyselné normy.
Tento vysoko kontrolovaný proces zaisťuje, že ťažké medené PCB poskytujú výnimočný výkon, trvanlivosť a bezpečnosť, vďaka čomu sú vhodné pre misijné kritické aplikácie.
Ťažké medené PCB sú široko prijímané v priemysle, kde sú rozhodujúce vysoké výkony, extrémne teploty a spoľahlivosť.
Tieto dosky, ktoré sa používajú v meničoch, usmerňovačoch a prevodníkoch, zvládajú vysoké prúdy bez ohrozenia výkonu.
Elektrické ovládače vozidiel, systémy na správu batérií a LED svetlomety sa spoliehajú na ťažkú medenú PCB pre tepelnú účinnosť a dlhodobú trvanlivosť.
Vysoko náročné motory, robotické systémy a stroje na automatizáciu továrne vyžadujú PCB, ktoré odolali konštantným vysokým prúdom a teplotám.
Solárne meniče, veterné turbíny a systémy na uchovávanie energie závisia od ťažkých medených PCB na efektívne riadenie kolísajúcich zaťažení.
V prostredí kritických misií nie je spoľahlivosť neobchodovateľná. Ťažké medené PCB poskytujú stabilný výkon za extrémnych stresových podmienok.
Odpoveď: Štandardný DPS zvyčajne používa hrúbku medi až do 1 oz/ft², zatiaľ čo ťažká medená DPS sa pohybuje od 3 oz/ft² do 20 oz/ft² alebo viac. Hrubšia meď umožňuje ťažkým medeným PCB prenášať vyššie prúdy, zlepšovať rozptyl tepla a zvládnuť extrémne mechanické napätie, čo ich robí ideálnymi pre vysoko výkonné aplikácie.
Odpoveď: Hrúbka medi závisí od vášho súčasného zaťaženia, prevádzkovej teploty a obmedzení konštrukcie. Napríklad:
Aplikácie pod 3A môžu použiť 1 oz meď.
Aplikácie medzi 3a - 10a vo všeobecnosti vyžadujú 2 oz až 4 oz meď.
Vysoké systémy nad 10A často vyžadujú 8 oz alebo hrubšiu meď.
Konzultácie so skúseným výrobcom PCB zaisťuje optimálnu hrúbku medi pre potreby vášho projektu.
V ére, v ktorej musí byť elektronika výkonnejšia, spoľahlivejšia a efektívnejšia, ťažká medená PCB poskytuje neprekonateľné výhody. Poskytujú vynikajúcu súčasnú únosnú kapacitu, výnimočné tepelné riadenie a dlhodobú trvanlivosť v priemysle, ako sú automobilový priemysel, obnoviteľná energia, priemyselná automatizácia a letecký priestor.
NaFanúšik, Špecializujeme sa na výrobu vysoko kvalitných ťažkých medených PCB prispôsobených presným špecifikáciám vášho projektu. Vďaka pokročilým výrobným schopnostiam a prísnej kontrole kvality zabezpečujeme optimálny výkon pre vaše vysoko výkonné aplikácie.
Ak hľadáte dôveryhodného partnera na dodanie odolných, efektívnych a nákladovo efektívnych riešení PCB s ťažkými medenými doskami,Kontaktujte nás diskutovať o svojich požiadavkách.
