Vysokofrekvenčné PCBtechnológia je nevyhnutná pre moderné RF, mikrovlnné a vysokorýchlostné digitálne systémy pracujúce v pásme GHz. Ako sa frekvencie zvyšujú, strata signálu, nesúlad impedancie a elektromagnetické rušenie sa stávajú kritickými konštrukčnými výzvami. Táto komplexná príručka vysvetľuje, ako vysokofrekvenčné PCB zlepšuje integritu signálu, skúma materiály, dizajnové stratégie, výrobné procesy, nákladové faktory a praktické riešenia bežných technických problémov. Či už vyvíjate moduly 5G, automobilový radar, satelitné systémy alebo vysokorýchlostné komunikačné zariadenia, tento článok poskytuje jasné technické informácie, ktoré vám pomôžu dosiahnuť stabilný a spoľahlivý výkon.

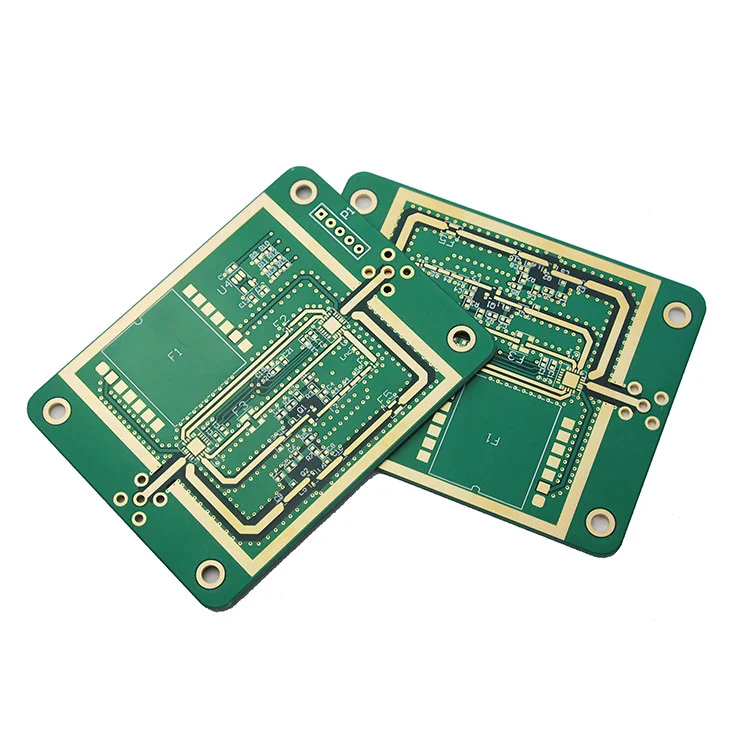

Vysokofrekvenčná doska plošných spojov je navrhnutá tak, aby spoľahlivo fungovala pri frekvenciách typicky nad 500 MHz a často siahajúcich do rozsahov viacerých GHz. Na týchto úrovniach môžu aj malé odchýlky v dielektrických vlastnostiach, drsnosti medi a geometrii stopy výrazne ovplyvniť správanie obvodu.
Na rozdiel od bežných dosiek vyžadujú vysokofrekvenčné dizajny PCB materiály s nízkou stratou, prísne kontrolovanú impedanciu a presné výrobné tolerancie, aby sa zabezpečil predvídateľný prenos signálu.
Ako sa frekvencia zvyšuje:
Technológia vysokofrekvenčných dosiek plošných spojov rieši tieto výzvy kombináciou pokročilých materiálov s optimalizovanými metodológiami návrhu.
| Materiál | Dielektrická konštanta (Dk) | Stratová tangenta (Df) | Aplikácia |
|---|---|---|---|
| Upravený FR-4 | 4,2–4,5 | 0,015 – 0,02 | Dizajn s nižším GHz |
| Rogers Laminát | 2,2–3,5 | 0,0009 – 0,003 | RF a mikrovlnná rúra |
| Na báze PTFE | 2,0 – 2,5 | Ultranízka | Satelit a radar |
| Uhľovodíková keramika | 3,0 – 3,5 | Nízka | Automobilový radar 77 GHz |
Výrobcovia ako Shenzhen Fanway Technology Co., Ltd pred výrobou starostlivo overujú dielektrickú stabilitu a konzistenciu.
Efektívny dizajn stohovania zlepšuje tienenie a integritu signálu.
| Vrstva | Funkcia |
|---|---|
| Hore | Smerovanie RF signálu |
| Vnútorné 1 | Pozemná rovina |
| Vnútorné 2 | Power Plane |
| Spodná časť | Tienenie / Sekundárne signály |
Správne uzemnenie minimalizuje EMI a zlepšuje konzistenciu impedancie.
Výroba vysokofrekvenčných dosiek plošných spojov vyžaduje:
Shenzhen Fanway Technology Co., Ltd implementuje prísnu kontrolu procesu na zabezpečenie stabilného elektrického výkonu v rámci šarží.
Medzi nákladové faktory patrí výber materiálu, počet vrstiev, tolerancia impedancie a zložitosť testovania. Hybridné stohovacie konštrukcie kombinujúce RF materiály so štandardnými jadrami dokážu vyvážiť náklady a výkon.
Vyhodnotiť:
Shenzhen Fanway Technology Co., Ltd poskytuje komplexné riešenia na výrobu vysokofrekvenčných dosiek plošných spojov vrátane hybridných dosiek z viacerých materiálov, presného riadenia impedancie, rýchleho prototypovania a prísnych testovacích postupov. Ich inžiniersky tím podporuje zákazníkov od preskúmania návrhu až po sériovú výrobu, čím zabezpečuje konzistentný výkon v aplikáciách GHz.
Q1: Pri akej frekvencii by som mal brať do úvahy vysokofrekvenčné materiály PCB?
Vo všeobecnosti nad 500 MHz, najmä pri prevádzke v rozsahu viacerých GHz.
Q2: Dokáže štandardný FR-4 zvládnuť RF aplikácie?
Iba obmedzené návrhy s nižšou frekvenciou; Pre lepšiu stabilitu sú preferované špeciálne RF materiály.
Q3: Aký je najkritickejší parameter?
Stratová tangenta (Df) výrazne ovplyvňuje útlm signálu.
Q4: Ako znížim odraz signálu?
Zabezpečte presnú kontrolu impedancie a správny návrh stohovania.
Q5: Ako môžem spustiť svoj projekt?
Pred výrobou sa poraďte so skúseným výrobcom, aby ste si prezreli konštrukčné súbory.
Vysokofrekvenčné PCB hrá rozhodujúcu úlohu pri udržiavaní integrity signálu, minimalizácii strát a zabezpečení stabilného výkonu v pokročilých systémoch GHz. Od výberu materiálu až po precíznu výrobu záleží na každom detaile.
Ak hľadáte spoľahlivú, vysokovýkonnú podporu výroby vysokofrekvenčných dosiek plošných spojov,Shenzhen Fanway Technology Co., Ltdje pripravený poskytnúť odborné poradenstvo a dokonalú produkciu.
Máte vo vývoji nový RF alebo vysokorýchlostný projekt?Kontaktovaťdnes, aby sme prediskutovali vaše technické požiadavky a dostali prispôsobené riešenie pre vaše potreby vysokofrekvenčných PCB.
