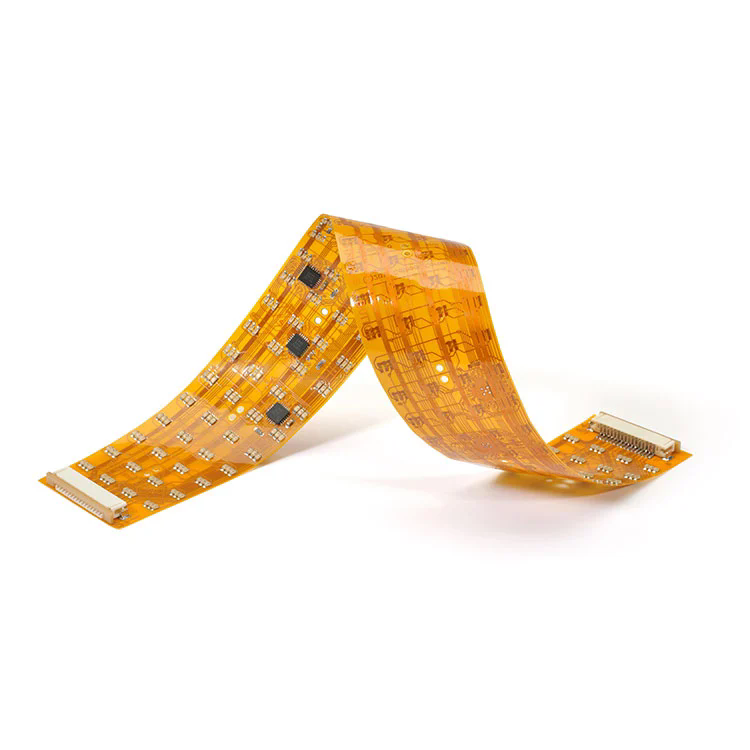

Flexibilné dosky s obvodmi(FPC PCB) sú inovácia, ktorá pretvorila štruktúru modernej elektroniky tým, že umožnila flexibilné, ľahké spojenia obvodov s vysokou hustotou. Na rozdiel od tradičných tuhých PCB sú FPC PCB vyrobené z flexibilných základných materiálov, ako je polyimid (PI) alebo polyester (PET), ktoré sa môžu ohýbať, zložiť alebo skrútiť bez porušenia obvodu. Táto jedinečná charakteristika umožňuje dizajnérom dosiahnuť menšie, tenšie a dynamickejšie štruktúry produktov.
PCB FPC sa široko používajú v nositeľných zariadeniach, lekárskych nástrojoch, automobilových systémoch, smartfónoch a priemyselných riadiacich systémoch. Ich flexibilita a vynikajúci výkon z nich robia kritický základ pre vývoj kompaktnej a multifunkčnej elektroniky.
Kľúčové charakteristiky PCB FPC zahŕňajú:
Ľahká a tenká: Hrúbka môže byť až 0,1 mm, vďaka čomu je vhodná pre miniaturizované elektronické zariadenia.
Vysoká spoľahlivosť: Flexibilné medené obvody znižujú chyby zapojenia a zlepšujú celkovú integritu signálu.
Tepelné a chemické odpory: substrát polyimidu zaisťuje stabilný výkon v drsnom prostredí.
Vynikajúca dynamická schopnosť ohýbania: Vhodné pre zariadenia s pohyblivými alebo skladateľnými časťami.
PCB FPC v podstate umožňuje dokonalú zmes funkčnosti, trvanlivosti a flexibility, ktorá podporuje slobodu dizajnu požadovanú ďalšou generáciou elektronických inovácií.
Pracovný princíp FPC PCB spočíva v jeho vrstvenej štruktúre, ktorá umožňuje vytlačiť vodivé medené stopy na flexibilnom izolačnom filme. Štruktúra sa vo všeobecnosti pozostáva z:
Základný materiál (substrát): polyimid (PI) alebo PET film, ktorý poskytuje mechanickú flexibilitu a izoláciu.
Adhesívna vrstva: spája medenú fóliu k substrátu (môže byť lepiaci alebo lepiaci typ).
Meďná fólia: Vodivú vrstvu pre prúdový prenos.
Coverlay Film: Chráni obvod pred poškodením životného prostredia a poskytuje izoláciu.
Vrstva výstuže (voliteľná): Posilňuje oblasti konektorov alebo montážnych bodov.
Nižšie je uvedená podrobná tabuľka sumarizujúca kľúčové technické špecifikácie bežne používané v profesionálnej výrobe PCB FPC:
| Parameter | Špecifikácia | Opis |
|---|---|---|
| Základný materiál | Polyimid (PI) / PET | Flexibilný a tepelne odolný materiál substrátu |
| Hrúbka medi | 1/3 oz - 3 oz | Určuje kapacitu prenášania súčasného prenášania |
| Počet vrstiev | 1 - 6 vrstiev | Závisí od zložitosti obvodu |
| Šírka / rozstup minimálnej čiary | 0,05 mm / 0,05 mm | Definuje presnosť hustoty obvodu |
| Povrchová úprava | ENIG, OSP, HASL, ponorenie striebro | Zabezpečuje spájanie a ochranu proti korózii |
| Polomer ohýbania | ≥0,5 mm | Označuje flexibilitu a trvanlivosť počas ohýbania |
| Prevádzková teplota | -40 ° C až +150 ° C | Vhodné pre vysokoteplotné prostredie |
| Spájka | Žltá, čierna, zelená, priehľadná | Poskytuje estetický a ochranný povlak |
| Riadenie impedancie | ± 10% | Udržiava stabilitu prenosu signálu |
Tieto technické parametre priamo ovplyvňujú elektrický výkon, mechanickú trvanlivosť a efektívnosť integrácie produktu FPC PCB. Správna kombinácia materiálov a dizajnu zaisťuje stabilný prenos signálu aj v extrémnych mechanických podmienkach.
Pri zvažovaní dizajnu PCB pre moderné elektronické zariadenia ponúka FPC PCB neprekonateľnú všestrannosť a spoľahlivosť v porovnaní s tuhými doskami. Dôvody jeho rastúcej popularity sú založené na troch hlavných inžinierskych výhodách:
FPC PCB umožňujú inžinierov vytvárať trojrozmerné prepojenia ohýbaním a skladaním dosky tak, aby sa zmestili zložité geometrie zariadenia. Táto funkcia významne znižuje požiadavky na priestor a umožňuje návrh tenšieho, ľahšieho a ergonomickejších zariadení - nevyhnutných v smartfónoch, fotoaparátoch a lekárskych nositeľoch.
S menším počtom spájkovacích kĺbov a konektorov znižuje FPC PCB riziko voľných pripojení a rušenia signálu. Sú vysoko odolné voči vibráciám, vďaka čomu sú ideálne pre aplikácie pre automobilové a letecké a letecké aplikácie, kde je nevyhnutný konzistentný výkon.
Rovnomernosť meďných stôp a kontrolovaného dizajnu impedancie pomáhajú udržiavať integritu signálu pri vysokých frekvenciách. To je obzvlášť dôležité v vysokorýchlostných komunikačných systémoch, moduloch internetu vecí a pokročilých senzoroch.
Zjednodušuje montáž a znižuje chyby zapojenia.
Ponúka vynikajúci výkon rozptylu tepla.
Umožňuje ľahké a miniaturizované elektronické zostavy.
Podporuje automatizovanú výrobu s vysokými výnosmi.
Spotrebná elektronika: smartfóny, tablety, skladacie displeje, fotoaparáty.
Lekárske vybavenie: kardiostimulátory, diagnostické zobrazovacie systémy, biosenzory.
Automobilová elektronika: prístrojové panely, osvetlenie LED, systémy airbagov.
Priemyselná automatizácia: ovládacie panely, robotické zbrane a inteligentné senzory.
Integráciou týchto schopností nie sú PCB FPC nielen technologickým komponentom, ale strategickou výhodou dizajnu, ktorá definuje inováciu produktov a konkurencieschopnosť v dnešnej výrobe elektroniky.
Výber správneho dodávateľa PCB FPC je nevyhnutný na dosiahnutie stabilného výkonu produktu a dlhodobú spoľahlivosť. Pri hodnotení výrobcu zvážte tieto aspekty:
Uistite sa, že výrobca je vybavený pokročilými laserovými vŕtacími strojmi, systémami presného leptania a automatickou optickou kontrolou (AOI), aby sa udržala rozmerová presnosť a konzistentnosť.
Najvyššia kvalita PCB FPC závisí od certifikovaných materiálov, ako sú Dupont ™ alebo Panasonic ™ polyimidové filmy v kombinácii s vysoko čistotnými medenými fóliami. Prísne procesy kontroly kvality, ako sú dodržiavanie predpisov IPC triedy 3 a certifikácia ISO 9001, sú ukazovateľmi spoľahlivosti výroby.
Profesionálny dodávateľ by mal ponúkať úplnú technickú podporu-od návrhu rozloženia obvodu v počiatočnom štádiu po impedančnú simuláciu, prototypovanie a hromadnú výrobu-zabezpečiť, aby konečný produkt spĺňal výkonnostné aj nákladové požiadavky.
Spoľahlivé PCB FPC podliehajú viacerým procesom testovania vrátane:
Elektrické testovanie (E-test) na otvorenú/krátku detekciu.
Ohybové a ohybové testy na potvrdenie mechanickej vytrvalosti.
Testy tepelného šoku a starnutia na životné prostredie.
Mikroskopická kontrola pre stopovú uniformitu a kvalitu adhézie.
Výberom skúseného a certifikovaného dodávateľa môžete výrazne znížiť riziká výroby, zvýšiť spoľahlivosť a optimalizovať čas na trh.
Q1: Aký je rozdiel medzi FPC PCB a pevným DPS?
A1: Hlavný rozdiel spočíva v flexibilite a štruktúre. FPC PCB používajú flexibilné materiály, ako je polyimid, ktoré umožňujú ohýbanie a skladanie, zatiaľ čo tuhé PCB sú vyrobené z pevných substrátov FR-4. PCB FPC sú ideálne pre kompaktné alebo pohybujúce sa zariadenia, zatiaľ čo tuhé PCB sa používajú pre statické a veľké štruktúry.
Q2: Môžu FPC PCB zvládnuť vysoko prúdové aplikácie?
A2: Áno, so správnou hrúbkou medi a tepelným manažmentom dokáže FPC PCB účinne zvládnuť vysoký prúd. Viacvrstvové FPC s zosilnenou meďou môžu udržiavať veľké zaťaženie v automobilovom priemysle, výkonových moduloch a systémoch priemyselného riadenia.
V ére, kde flexibilita, spoľahlivosť a presnosť definujú technologický pokrok, FPC PCB zohrávajú nenahraditeľnú úlohu pri poháňaní ďalšej generácie elektronických zariadení. Vďaka ich schopnosti kombinovať ľahkú štruktúru, vysokorýchlostný výkon a prispôsobivosť dizajnu z nich robí základný kameň inovácií v rôznych odvetviach-od spotrebnej elektroniky po lekársku technológiu aj mimo neho.
NaFanúšik, Špecializujeme sa na poskytovanie riešení FPC PCB na mieru, ktoré spĺňajú najnáročnejšie priemyselné normy. Vďaka pokročilým výrobným zariadeniam, prísnym testovaním kvality a záväzkom k spokojnosti zákazníkov Fanway zabezpečuje každý flexibilný okruh špičkový výkon a dlhodobú trvanlivosť.
Ak vyvíjate vysoko výkonnú elektroniku a hľadáte spoľahlivého partnera FPC PCB, neváhajteKontaktujte násdnes. Inžiniersky tím spoločnosti Fanway poskytne odborné poradenstvo, podporu dizajnu a jednotlivé výrobné služby, aby vaše inovatívne nápady oživili.
-
