Montáž PCB na kľúč pre automobilovú a mobilnú techniku

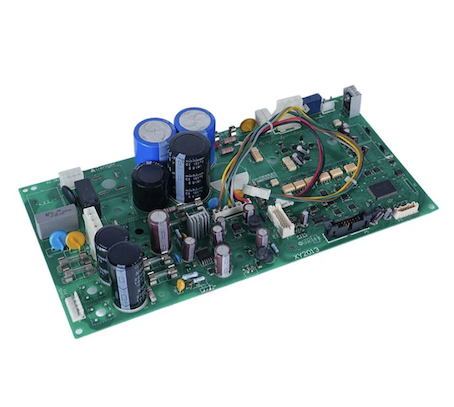

Zostava plošných spojov na kľúč pre automobilovú a mobilnú technológiu od spoločnosti Fanway dodáva plne zmontované dosky, ktoré spĺňajú vaše elektrické špecifikácie aj váš výrobný plán.  Vaše inžinierske tímy si vyberajú Fanway, pretože riešime dva problémy naraz: logistickú záťaž spojenú s koordináciou viacerých dodávateľov a technickú výzvu pri výrobe zložitých PCB. Naša výroba podporuje HDI, rigid-flex, vysokorýchlostné lamináty a viacvrstvové konštrukcie až do 108 vrstiev, s ovládaním impedancie a možnosťou jemných čiar pre kompaktné rozloženie. Len jeden dodávateľ, jeden štandard kvality, jedna dodávka bez kompromisov vo výkone na palube

Čo je montáž PCB na kľúč?

Montáž dosky plošných spojov na kľúč je kompletný model elektronickej výroby, kde jeden dodávateľ riadi celý výrobný proces. Poskytnete návrhové súbory, ako sú Gerbers a kusovník (Bill of Materials). Poskytovateľ služieb sa postará o všetko ostatné: obstarávanie komponentov, výrobu DPS, montáž SMT a THT, kontrolu a testovanie a konečnú prepravu. To, čo dostanete, je plne zostavená, testovaná doska pripravená na integráciu do vášho produktu.

V odoslanom modeli zostavy si komponenty zakúpite sami a dodáte ich montážnikovi. Vyžaduje si to riadenie viacerých dodávateľských vzťahov, sledovanie dodacích lehôt, manipuláciu so zásobami a absorbovanie rizík spojených s obstarávaním. V modeli na kľúč sa to všetko presúva na poskytovateľa služieb. Dodávateľ preberá plnú zodpovednosť za získavanie, kvalitu, náklady a dodávku každého komponentu.

Kľúčové výhody našej montáže PCB na kľúč

1. Jediný dodávateľ, jediné miesto zodpovednosti
Fanway vlastní celý proces a medzi dodávateľmi nie je priestor na osočovanie. Ak sa komponent oneskorí, ak doska neprejde testom, ak je špecifikácia nesprávne pochopená, dodávateľ na kľúč to vyrieši priamo. Nestrávite čas sprostredkúvaním medzi výrobcami dosiek plošných spojov, distribútormi komponentov a montážnymi firmami.

2. Zníženie obstarávacích a administratívnych nákladov
Spravovanie viacerých dodávateľov znamená viacero RFQ, nákupných objednávok, faktúr a volaní o stave. Montáž na kľúč tieto neefektívnosti odstraňuje. Jedna cenová ponuka, jedna objednávka, jedna faktúra, jedna dodávka. Váš tím obstarávania sa zameriava skôr na strategické úlohy ako na honbu za dodacími lehotami komponentov.

3. Rýchlejšie uvedenie na trh prostredníctvom integrovaného plánovania
Keď sa výroba DPS, obstarávanie komponentov a montáž plánujú spoločne, celkový výrobný cyklus sa skracuje. Dostupnosť materiálu koordinujeme s výrobou dosiek a montážnou kapacitou, čím znižujeme prestoje medzi jednotlivými fázami. Prototypové objednávky môžu byť odoslané do 24 hodín; objemové objednávky sa riadia koordinovaným harmonogramom, ktorý minimalizuje celkový čas prípravy.

4. Cenové výhody prostredníctvom hromadného nákupu
Naši poskytovatelia montáže dosiek plošných spojov na kľúč pre automobilové a mobilné technológie nakupujú komponenty v rámci viacerých zákazníckych projektov, čím konsolidujú dopyt do väčších objemov. Táto kúpna sila zabezpečuje lepšie ceny, ako môžu získať jednotliví kupujúci. Tieto úspory sa prenesú na vás spolu so zníženými internými obstarávacími nákladmi.

5. Prenos rizika: zásoby, cena a falšovanie
Pri dohode na kľúč dodávateľ drží zásoby komponentov, absorbuje cenové výkyvy a zaručuje pravosť. Nie ste vystavení rizikám zastaraných komponentov, prudkým nárastom trhových cien alebo falošným dielom. Ak sa komponent stane nedostupným, poskytneme vám alternatívy alebo odporúčania na prepracovanie skôr, ako bude ovplyvnená vaša výroba.

Čo zahŕňa naša služba na kľúč?

Kontrola kusovníka a analýza životného cyklu komponentov
Predtým, ako niečo získame, skontrolujeme váš kusovník, či neobsahuje diely s dlhou dobou dodania, komponenty po skončení životnosti a zastarané položky. Riziká včas označíme a odporúčame alternatívne riešenia alebo úpravy návrhu, aby sme sa vyhli oneskoreniam pri obstarávaní.

Výroba DPS
Vyrábame holé dosky podľa vašich špecifikácií Gerber, počet nosných vrstiev od 1 do 108, hrúbku dosky od 0,2 mm do 10,0 mm a veľkosti panelov až do 610 mm x 1200 mm. Povrchové úpravy zahŕňajú ENIG, HASL, OSP, tvrdé zlato a ponorný cín/striebro.

Zdroj komponentov
Všetky komponenty odoberáme od autorizovaných distribútorov a franšízových zástupcov. Naša sieť dodávateľského reťazca pokrýva viac ako 20 miliónov skladovaných dielov s priamou integráciou s Mouser, DigiKey a Arrow. Nepoužívajú sa žiadne diely zo šedého trhu.

Montáž PCB
Montujeme pomocou umiestnenia SMT (vrátane 01005 a BGA s rozstupom 0,3 mm), spájkovaním cez otvory a montážou zmiešanou technológiou so selektívnym spájkovaním. Na našich 8 SMT linkách sa umiestni až 10 miliónov komponentov za 24 hodín.

Testovanie a kontrola kvality
Každá doska podľa potreby prechádza AOI, röntgenovou kontrolou (pre BGA a skryté spoje), testovaním v obvode, funkčným testovaním a testovaním zapálením. Testovacie plány sú prispôsobené vášmu dizajnu.

Balenie a dodanie
Dosky sú vyčistené, natreté konformným náterom, ak je to špecifikované, zabalené podľa noriem ESD a odoslané na vami určené miesto s úplnou dokumentáciou o vysledovateľnosti.

Naše technické možnosti

1-108 vrstiev, hrúbka 0,2-10,0 mm
Tento rad zahŕňa jednoduché dvojvrstvové dosky a zložité 50-vrstvové zadné dosky. Môžete navrhnúť prepojenia s vysokou hustotou pre kompaktné zariadenia alebo hrubé, pevné dosky pre priemyselné energetické aplikácie bez zmeny dodávateľa.

Maximálna veľkosť panelu 610 mm × 1 200 mm
Veľké panely zlepšujú využitie materiálu a znižujú náklady na dosku pri veľkoobjemovej výrobe. Táto kapacita podporuje aj nadrozmerné dosky používané v telekomunikačných a priemyselných riadiacich zariadeniach.

2,5 mil čiary/medzera, minimálna veľkosť otvoru 0,1 mm
Tieto jemné tolerancie umožňujú smerovanie s vysokou hustotou pre miniatúrne komponenty, ako sú pasívne prvky 01005 a BGA s jemným rozstupom. Vaše kompaktné návrhy zostávajú vyrobiteľné bez obetovania hustoty frézovania.

Ovládanie impedancie s toleranciou ±10 %.
Presné impedančné prispôsobenie je rozhodujúce pre vysokorýchlostné digitálne a RF obvody. Naša tolerancia ±10% zaisťuje integritu signálu, znižuje odrazy a straty v prenosových vedeniach.

Hrúbka medi 0,5 OZ až 12 OZ
Vysoká hmotnosť medi podporuje vysokoprúdové napájanie, čo umožňuje vašej doske prenášať významný prúd bez prehrievania. Nevyhnutné pre napájacie zdroje, motorové pohony a automobilové napájacie moduly.

Pokročilá materiálová podpora
Okrem FR-4 ponúkame vysokofrekvenčné lamináty (Rogers, Arlon, Taconic), materiály s vysokou Tg (TU-872, TU-883) a nízkostratové substráty (Panasonic M6/M7). To umožňuje výber materiálu prispôsobeného vašej aplikácii: RF výkon, tepelná stabilita alebo nízke dielektrické straty.

Odvetvia, ktorým slúžime

Montáž PCB na kľúč pre automobilovú a mobilnú technológiu sa široko používa v týchto oblastiach:

Automobilová elektronika: ECU, dosky BMS, moduly ADAS, ovládače osvetlenia. Naša zostava spĺňa požiadavky na sledovateľnosť IATF 16949 a zvláda vysoko spoľahlivé spájkované spoje pre prostredia náchylné na vibrácie.

Zdravotnícke pomôcky: Pacientske monitory, diagnostické zariadenia, prenosné prístroje. Procesy certifikované podľa ISO 13485 zaisťujú konzistentnú kvalitu a kompletnú dokumentáciu pre dodržiavanie predpisov.

Priemyselné ovládacie prvky: PLC, motorové pohony, napájacie zdroje, automatizačné systémy. Široké možnosti hrúbky medi a robustný výber materiálu podporujú nepretržitú prevádzku v továrenskom prostredí.

Telekomunikácie a siete: Smerovače, prepínače, zariadenia základňových staníc, optické transceivery. Riadenie impedancie a možnosti vysokého počtu vrstiev zachovávajú integritu signálu pri vysokých frekvenciách.

Spotrebná elektronika a internet vecí: Nositeľné zariadenia, inteligentné domáce zariadenia, bezdrôtové moduly. Jemné umiestnenie a rýchly obrat podporujú rýchle cykly vývoja produktu.

Ako montáž na kľúč zjednoduší vašu výrobu?

Namiesto riadenia fragmentovaného dodávateľského reťazca vám naša zostava PCB na kľúč pre automobilovú a mobilnú technológiu poskytuje jediný integrovaný pracovný postup. Čo to v praxi znamená:

Žiadna samostatná kvalifikácia dodávateľa
Riadime všetkých nadväzujúcich dodávateľov. Fanway sa kvalifikujete raz, nie každý výrobca PCB a distribútor komponentov samostatne.

Žiadne skladovanie komponentov
Držíme inventár komponentov. Na prototypy alebo výrobu nepotrebujete skladové priestory ani kapitál viazaný v bezpečnostných zásobách.

Žiadne naháňanie viacerých aktualizácií stavu
Váš projektový manažér poskytuje konsolidované správy o pokroku. Jeden stavový hovor pokrýva všetko: výrobu PCB, dodávku komponentov, montáž, testovanie a prepravu.

Žiadna koordinácia vrátenia alebo prepracovania
Ak sa vyskytne problém, riešime ho komplexne. Nie je potrebné zisťovať, či problém spôsobil dodávateľ PCB, predajca komponentov alebo montážna linka – vlastníme riešenie.

Otázky a odpovede

Otázka: Aké súbory potrebujem na spustenie projektu na kľúč?
Odpoveď: Potrebujete súbory Gerber (alebo údaje CAD), úplný kusovník s číslami dielov a množstvami výrobcu a súbor súradníc na výber a umiestnenie. Montážne výkresy a skúšobné špecifikácie sú voliteľné, ale odporúčané.

Otázka: Ako dlho trvá montáž na kľúč?
Odpoveď: Prototypy so štandardnými komponentmi sa odosielajú do 24 hodín. Objemové objednávky zvyčajne trvajú 10 až 20 pracovných dní v závislosti od dodacích lehôt komponentov a zložitosti dosky. K dispozícii sú zrýchlené možnosti.

Otázka: Používate komponenty iba z autorizovaných kanálov?
A: Áno. Nakupujeme výhradne od autorizovaných distribútorov (Mouser, DigiKey, Arrow atď.) a franšízových zástupcov. Všetky komponenty sú vysledovateľné k pôvodným výrobcom. Nie sú akceptované žiadne diely zo šedého trhu alebo falošné diely.

Otázka: Čo sa stane, ak je komponent zastaraný alebo má dlhé dodacie lehoty?
Odpoveď: Počas kontroly kusovníka označujeme zastarané komponenty alebo komponenty s dlhou dodacou dobou a odporúčame alternatívy. Spolupracujeme s vami, aby sme schvaľovali substitúcie pred začatím získavania zdrojov, aby sa výroba nezdržala.

Otázka: Aké testy vykonávate?
Odpoveď: Testovanie zahŕňa AOI, röntgenovú kontrolu BGA, testovanie v obvode, funkčné testovanie a zapálenie. Testovací plán je prispôsobený vašim požiadavkám na dizajn. Neuplatňujeme univerzálnu testovaciu stratégiu.

Otázka: Existuje minimálne množstvo objednávky?
Odpoveď: Nie. Prijímame objednávky od 1 kusu na prototypy. Objemové objednávky sa menia od malých sérií až po veľkoobjemové výrobné série.

Ste pripravení zjednodušiť výrobu PCB? Pošlite svoje súbory Gerber a kusovník nášmu technickému tímu. Do 24 hodín vám poskytneme komplexnú cenovú ponuku a kontrolu DFM.
