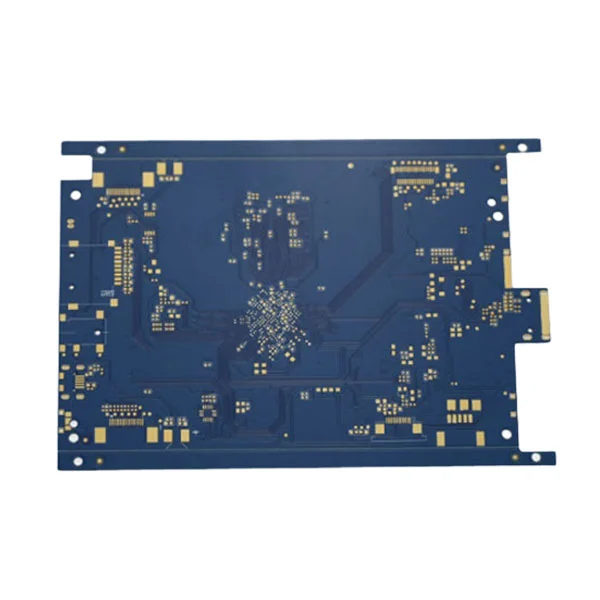

V dnešnom rýchlo sa rozvíjajúcom svete elektroniky sa schopnosť kombinovať viacero technológií PCB-rigid, flex, rigid-flex-sa stala kritickou integrovanou integrovanou riešením.Zmiešaná zostavazískava význam, pretože umožňuje:
Kompaktný, ľahký dizajn: Zlučuje tuhé a flexibilné substráty pre faktory šetriace priestory.
Vylepšená trvanlivosť a spoľahlivosť: Flex vrstvy absorbujú mechanické napätie a znižujú zlyhanie.
Nákladová efektívnosť: Kombinuje procesy na zníženie montážnych krokov, získavania zdrojov a inventára.
Súčasné trendy vyhľadávania Google odhaľujú vysoký dopyt po výrazoch ako „zmiešané služby zostavy PCB“, „Rigid-Flexova zostava PCB“ a „Flex to tuhá integrácia DPS“. Štruktúrou tohto článku okolo centrálneho dotazu - „Čo robí pre dnešnú elektroniku nezasiahnuteľnú zostavu zmiešaných DPP?“ - Úzko v súlade so zámerom vyhľadávania používateľov a trendy.
Nižšie je uvedený konsolidovaný prehľad (vo forme tabuľky), ktorý ponúka podrobnú snímku zmiešaných špecifikácií zostavy DPP. To dokazuje našu profesionalitu a jasnosť.

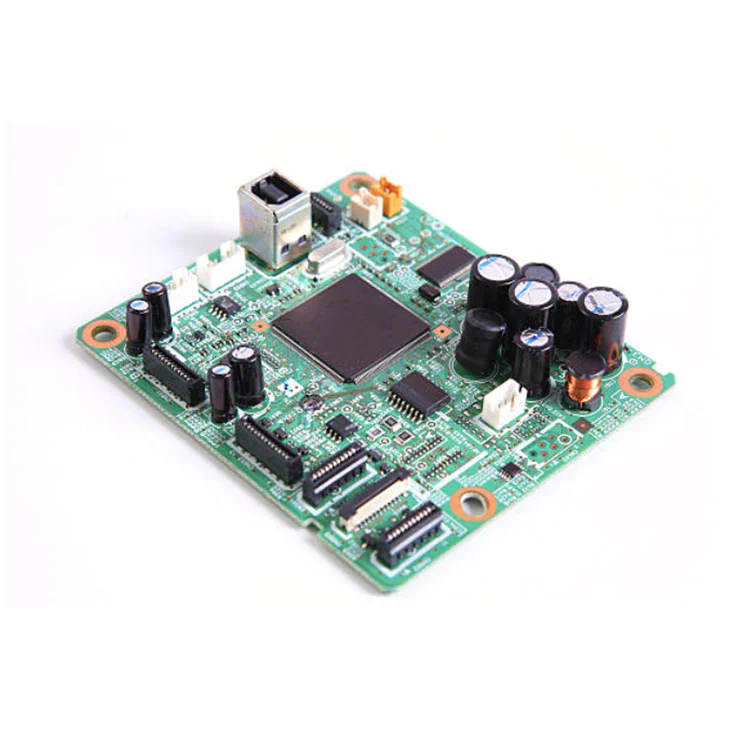

| Funkcia | Špecifikácia / popis |
|---|---|
| Typy substrátov | Pevné vrstvy FR-4, polyimidové ohybové vrstvy, konfigurácie tuhých flexov |
| Počet vrstiev | Až 20 vrstiev (zmes rigidnej + flex); Typický zásobník: tuhý 6-8 + Flex 2-4 |
| Minimálne stopy/priestor | Pevné: 4 mil/4 mil; Flex: 3 mil/3 mil |
| Prostredníctvom typov | Priepustné jamky (THV), mikrovia (priemer ≥ 50 um), zakopané a slepé priechody |
| Hrúbka medi | 1 oz (typické); Až 3 oz ťažšia meď pre segmenty vysokej prúdovej flexu |
| Polomer ohýbania Flex | ≥ 10 x hrúbka, Štandard: ≥ 0,5 mm polomer ohybu pre hrúbku ohnutia 0,05 mm |
| Spájka | Flexibilná maska spájkovania pre ohybové oblasti, tuhá maska pre FR-4; plynulý prechod |
| Montážny komponent | Povrchová mount, cez otvor, zmiešané komponenty SMT/THT; Flex zóny môžu obsahovať výstuhy |
| Tepelné riadenie | Vstavané medené lietadlá a tepelné priechody na správu oblastí hotspotu |
| Kvalitné štandardy | IPC-6013 (flex), IPC-6012 (rigidný), IPC-6018 (rigid-flex), IPC-A-600 trieda 2; ROHS / Reach Dodržiavanie predpisov |
Aké sú najdôležitejšie úvahy o návrhu a procese pri plánovaní zmiešanej zostavy DPS?
Materiálna kompatibilita a plánovanie stohovania
Súhra medzi tuhými FR-4 a flexibilnými polyimidovými vrstvami sa musí starostlivo skonštruovať, aby sa predišlo delaminácii počas flexu. Kontrola koeficientu tepelnej expanzie (CTE) naprieč vrstvami zaisťuje dlhodobú spoľahlivosť prostredníctvom tepelných cyklov.
Sledovať a prostredníctvom integrity v flex zónach
Flex zóny dopyt po pevnejších toleranciách: tenšie vrstvy medi, riadené stopy/priestor a optimalizované prostredníctvom konštrukcie (napr. Naplnené a pokrčené mikrovia), aby odolali únave z ohýbania.
Ohnite polomer, Flex Life a mechanické napätie
Zadanie správnych polomerov ohybu (≥ 10 × hrúbka) a vykonávanie testovania flex-životu za zamýšľaných dynamických podmienok zaisťuje, že sekcie flexu vydržia prevádzkový pohyb.
Integrácia výstuže pre zostavenie komponentov
Dočasné alebo trvalé výstuhy (napr. FR-4 listy alebo polyimid podporovaný lepidlom) sa často používajú na simuláciu tuhej podpory počas montáže SMT/THT v zónach Flex, zabezpečujú presné umiestnenie a spájkovanie, potom v prípade potreby odstránia.
Smerovanie tepelného a signálu
Zmiešané PCB často kombinujú vysokorýchlostné alebo RF obvody. Správne tepelné polia a pozemné roviny, spárované s opatrným priradením vrstvy, udržiavajte integritu signálu a rozptyl tepla.
Výroba a kompromisy nákladov
Vyváženie zložitosti oproti nákladom: zvyšujúce sa počty vrstiev, mikrovia alebo vysoká meď zvyšuje cenu. Včasné recenzie DFM (návrh pre výrobu) sú nevyhnutné na overenie uskutočniteľnosti a nákladovej efektívnosti.
Schopnosti testovania a kontroly
Zmiešané návrhy môžu obmedziť štandardné AOI alebo röntgen; Na overenie pripojenia a umiestnenia komponentov sa môžu vyžadovať vlastné svietidlá, testovacie prípravky pre flex alebo testovanie lietajúcej sondy.
Q1: Na čo sa používa zmiešaná zostava DPS?
A1: Používa sa tam, kde rigidné riešenia len zaostávajú-ako nositeľné zariadenia, skladacie zariadenia, lekárske implantáty, letecké senzorové polia-akákoľvek aplikácia požadujúca flexibilitu, kompaktnosť a spoľahlivosť.
Q2: Ako môžete zaistiť spoľahlivosť v priebehu Flex-Rigid Consitions?
A2: Prostredníctvom starostlivého dizajnu stohovania (zodpovedajúcich CTE), riadených polomerov ohybu, epoxidu alebo lepiaceho lepenia v prechodných zónach, správne pokovovaním a testovaním pri simulovaných mechanických cykloch.
Zmiešaná zostava DPS stojí v popredí modernej dizajnu elektroniky - privádza neprekonateľnú integráciu tuhých a flexibilných technológií. Kľúč spočíva v precíznom plánovaní stohovania, stopy/prostredníctvom presnosti, testovania mechanického flexu, analýzy DFM a prísnej QA, aby sa zabezpečila výkonnosť aj životaschopnosť nákladov.
Ak sa to urobí správne - likvidáciou pravidiel odborného dizajnu, robustných materiálov a presnej výroby - zmiešaná zostava PCB odomkne nové možnosti produktu v pokročilých nositeľoch, lekárskych, leteckých, automobilových a spotrebiteľských zariadeniach.
