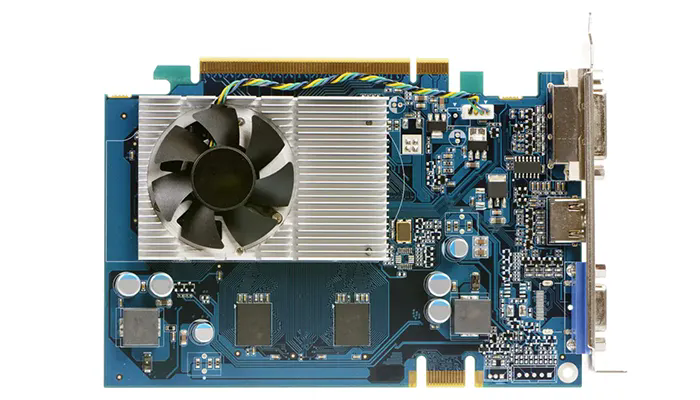

Pokiaľ ide o zostavu DPS, veľa výrobcov a inžinierov sa často pýta: „Ako môžem zabezpečiť kvalitnú kvalituZostava PCBPre môj projekt? “Odpoveď spočíva v porozumení zložitého procesu, materiálov a technológií. Zostava PCB je kritickým krokom vo výrobe elektroniky, kde komponenty sú namontované na dosku s tlačenými obvodmi, aby sa vytvorila funkčná jednotka. Kvalita montáže priamo ovplyvňuje výkon, trvanlivosť a spoľahlivosť.
Jedným z kľúčových faktorov vo vysokokvalitnej zostave PCB je výber materiálov. Substráty vysokej kvality, ako je FR-4 alebo polyimid, zabezpečujú tepelnú stabilitu a elektrickú izoláciu. Výber spájkovania-bez vedenia alebo oloveného-tiež zohráva rozhodujúcu úlohu pri dodržiavaní a výkone. Okrem toho povrchové povrchové úpravy ako Hasl, ENIG alebo OSP chránia stopy medi pred oxidáciou a zlepšujú spájanie.
Ďalším základným aspektom je metóda montáže. Technológia povrchovej montáže (SMT) sa široko používa na svoju presnosť a účinnosť pri umiestňovaní malých komponentov, zatiaľ čo technológia priechodnej diery (THT) je preferovaná pre väčšie, odolnejšie komponenty. Pokročilí výrobcovia tiež využívajú zostavu zmiešanej technológie na kombináciu výhod oboch metód. Automatizovaná optická inšpekcia (AOI) a röntgenová kontrola ďalej zaručujú, že každá doska spĺňa prísne normy kvality.
Ak chcete lepšie porozumieť technickým špecifikáciám vysoko kvalitnej zostavy PCB, tu je rozdelenie kľúčových parametrov:
| Parameter | Opis |
|---|---|
| Počet vrstiev | Jednostranný, obojstranný alebo viacvrstvový (4L, 6L, 8L atď.) |
| Materiál | FR-4, Rogers, polyimid, kovové jadro |
| Váha medi | 1oz, 2oz (ovplyvňuje súčasnú únosnú kapacitu) |
| Povrchová úprava | Hasl, Enig, OSP, ponorenie striebro |
| Spájka | Zelená, červená, modrá, čierna, biela (pre izoláciu a estetiku) |
| Minimálna šírka stopy | 3MIL, 4MIL (určuje integritu signálu a výrobu) |
| Hustota komponentu | Interconnect s vysokou hustotou (HDI) pre kompaktné vzory |
Otázka: Aké sú najbežnejšie defekty v zostave PCB a ako im možno zabrániť?
Odpoveď: Medzi bežné defekty patrí spájkovacie mosty (prebytočná spájka spôsobujúca skraty), Tombstoning (jeden koniec komponentu zdvíhajúcej sa v dôsledku nerovnomerného zahrievania) a studené kĺby (zlá adhézia spájkovania). Tomu sa dá zabrániť optimalizáciou profilov reflow, zabezpečením správneho dizajnu šablón a použitím vysoko kvalitnej spájkovacej pasty. Automatizované inšpekčné systémy tiež pomáhajú odhaliť chyby na začiatku procesu.
Otázka: Ako sa líši zostava PCB pre prototyp vs. hmotnostná výroba?
Odpoveď: Prototypová zostava sa zameriava na flexibilitu a rýchly obrat, často zahŕňajúcu manuálne úpravy a menšie dávky. Hromadná výroba si však vyžaduje plne automatizované procesy, prísne testovanie a prísnu kontrolu kvality, aby sa zachovala konzistentnosť v tisícoch jednotiek. Kontroly návrhu pre výrobu (DFM) sú pred rozšírením rozhodujúce.
Ako dôveryhodné meno v priemysle,FanúšikŠpecializuje sa na vysoko presnú zostavu PCB, uspokojuje sa prototypovanie a rozsiahle výrobné potreby. Naše najmodernejšie zariadenia a prísne protokoly kvality zabezpečujú spoľahlivý výkon priemyselných odvetví od spotrebnej elektroniky po letecký priestor.
Viac informácií o tom, ako môžeme podporiť váš ďalší projekt,Kontaktujte nás Diskutujte o svojich požiadavkách a získanie prispôsobeného riešenia.
