Základná doska OEM Charging Pile PCBA

Výrobný proces základnej dosky OEM Charging Pile PCBA

Substráty využívajú FR-4 alebo vysokofrekvenčné materiály (ako Rogers 4350B).

Na zabezpečenie spoľahlivosti kontaktu sa používa pozlátenie alebo povrchová úprava OSP.

Kľúčové komponenty, ako sú moduly DC-DC, prechádzajú 100% testom starnutia.

Základná doska PCBA s nabíjacou hromadou je rozdelená do dvoch typov podľa režimu nabíjania:

Nabíjacie hromady striedavého prúdu a hromady nabíjania jednosmerným prúdom.

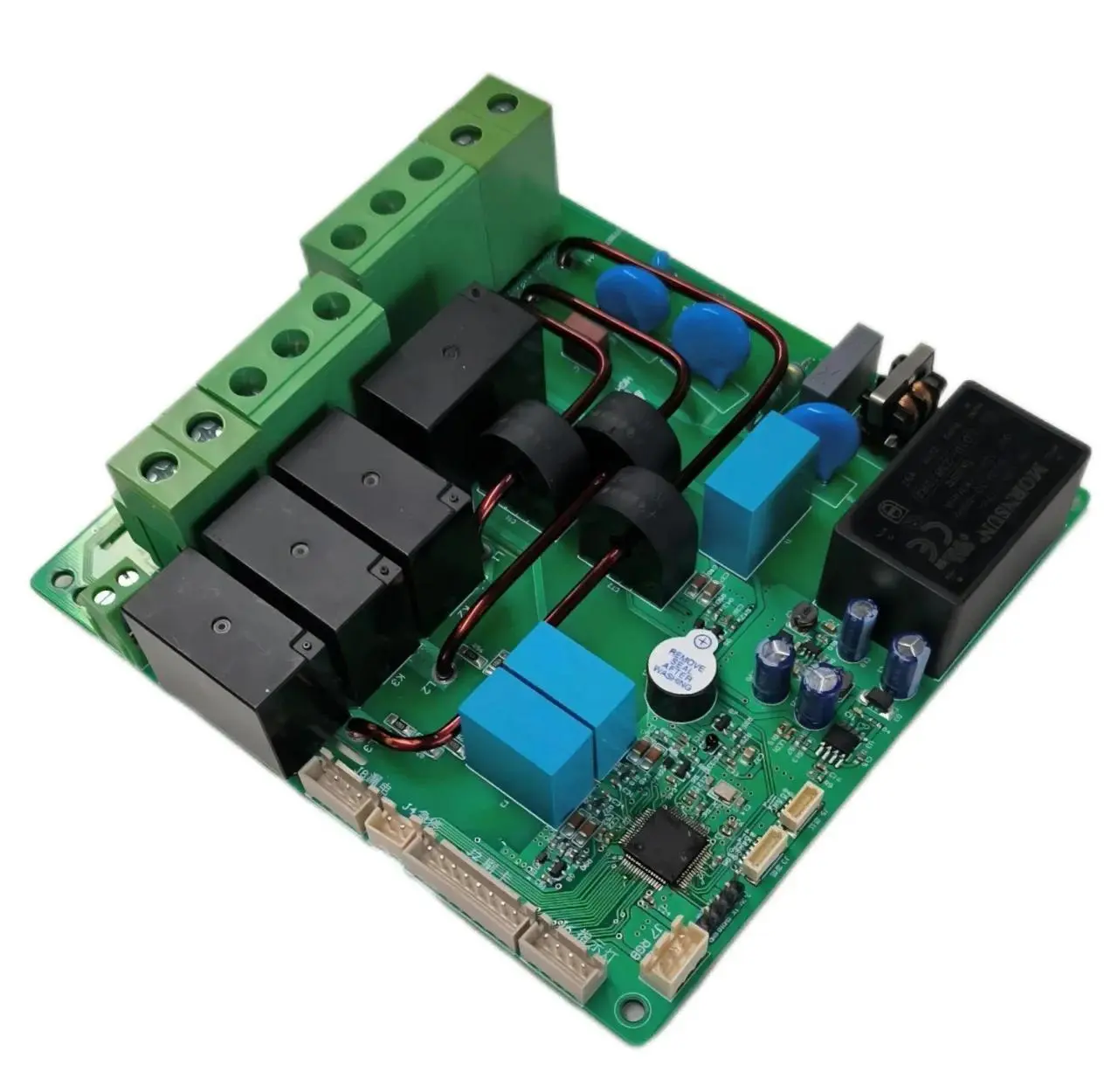

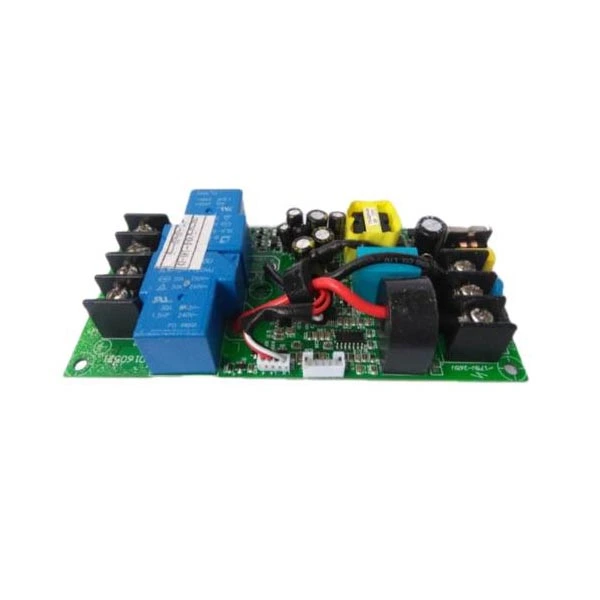

Obvodová doska na nabíjanie striedavého prúdu:Táto doska premieňa striedavý prúd siete na jednosmerný prúd prostredníctvom palubnej nabíjačky vozidla (OBC). Medzi jeho základné funkcie patrí:

Ovládanie terminálu CP:Komunikuje s BMS vozidla pomocou signálov PWM na sledovanie stavu nabíjania (napr. vloženie pištole, príprava nabíjania, spustenie nabíjania). Pracovné napätie je 12V/9V/6V s frekvenciou 1kHz.

Detekcia terminálu CC:Potvrdzuje stav pripojenia nabíjacej pištole prostredníctvom zmien odporu a určuje kapacitu výstupného prúdu (napr. odpor 1,5 kΩ zodpovedá prúdu 8A).

Typické parametre:Vstupné 220V AC, výstupný výkon 7kW/11kW, krytie IP54.

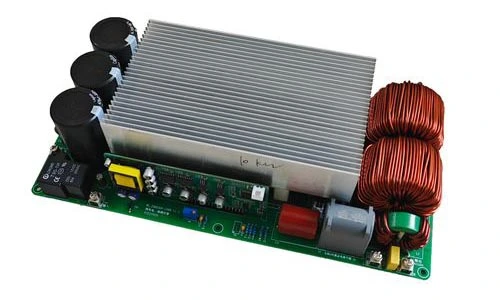

Doska s jednosmerným nabíjacím obvodom:Táto doska priamo vydáva vysokonapäťové jednosmerné napájanie. Jeho hlavné moduly zahŕňajú:

AC/DC usmerňovací a PFC modul:Prevádza trojfázové 380 V AC na vysokonapäťové jednosmerné napätie (750-850 V) pomocou aktívnej technológie Power Factor Correction (PFC) s účinnosťou presahujúcou 97 %.

DC/DC konverzný modul:Upravuje napätie na požadovaný rozsah batérie (napr. 200-920 V) prostredníctvom rezonančnej topológie LLC a podporuje dynamické riadenie prúdu (až niekoľko stoviek ampérov).

Typické parametre:Vstupné 380V AC, výstupný výkon 30-120kW, integrovaný hlavný riadiaci čip STM32F207ZET, podporuje komunikáciu CAN/RS-485.
