Spoločnosť Fanway sa špecializuje na poskytovanie efektívnych a spoľahlivých služieb zostavovania DPS PCB, presne prispôsobené vašim jedinečným požiadavkám na urýchlenie úspechu vášho produktu.
SMT Stencil, tiež známa ako šablón DPS, je dôležitým nástrojom v procese výroby SMT. Jej hlavnou funkciou je zabezpečiť vysoko kvalitné spájkovanie elektronických komponentov prostredníctvom presnej tlače spájkovacej pasty. Či už ide o hromadnú výrobu alebo vysoko presné montáž, SMT Stencil vždy zohrala dôležitú úlohu pri zlepšovaní efektívnosti výroby, znižovaní nákladov a zabezpečovaní kvality výrobkov. Fanway sa špecializuje na laserové šablóny pre zostavenie PCB, ponúka neprekonateľnú presnosť, rýchly obrat a globálnu podporu. Inžinieme presné šablóny SMT navrhnuté na optimalizáciu procesov technológie povrchových držiakov (SMT). Ako dôveryhodný partner pre výrobcov PCBA na celom svete naše laserové šablóny zaisťujú konzistentné ukladanie pasty spájkovania, znížené chyby a zvýšenú výrobnú efektívnosť.

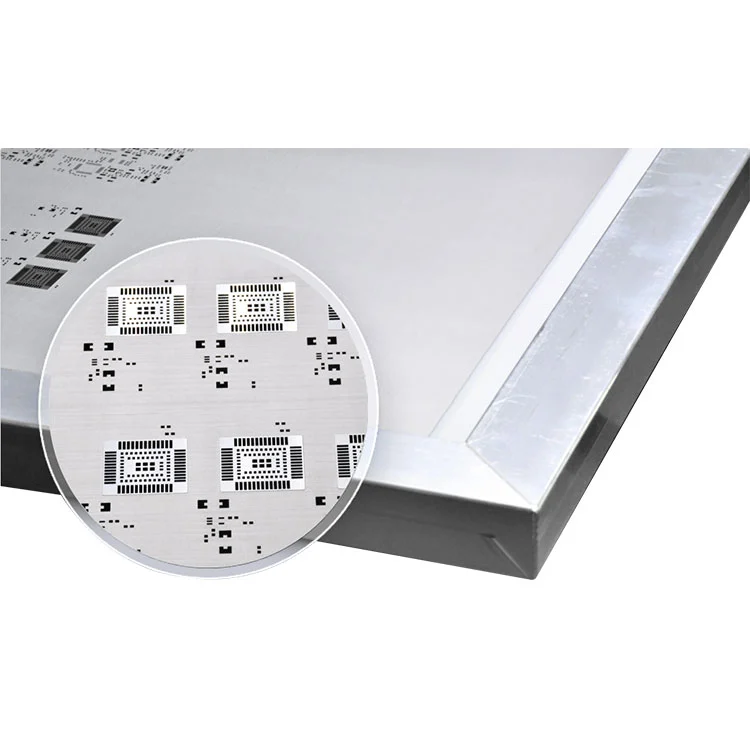

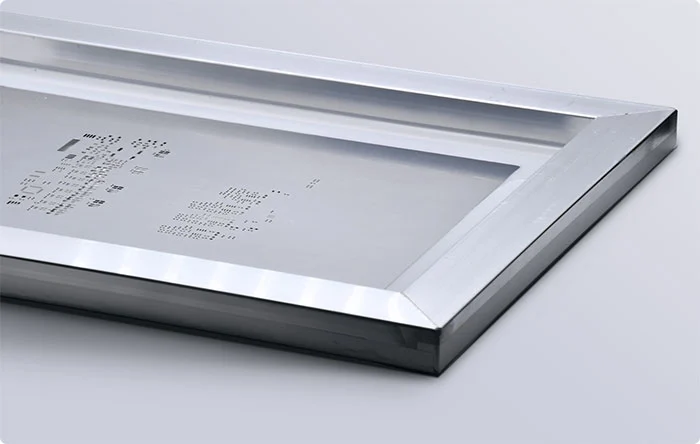

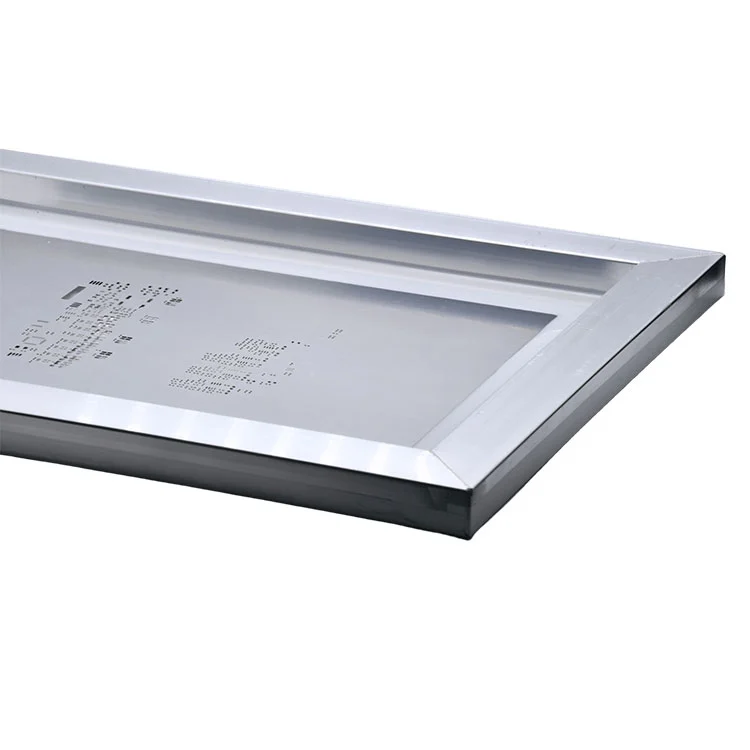

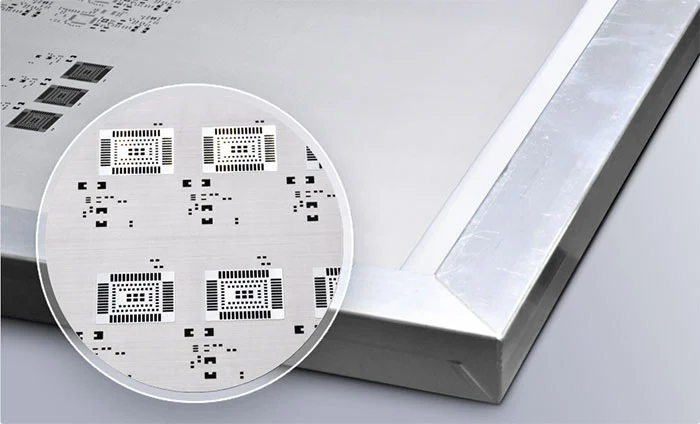

Táto šablóna je natrvalo pripevnená do tuhého rámu, s pomocou hranice zo sieťoviny. Táto hranica okáza umožňuje pevne natiahnutie šablóny fólie, čím sa zaisťuje plochý a stabilný povrch. Toto tesné napínanie dosahuje vysokú presnosť tlač. V porovnaní s bezrámovými šablónmi SMT je pohodlnejšia, pretože nie je potrebné natiahnuť šablónu sama o sebe a je vhodnejšia pre vysokohorové výroby.

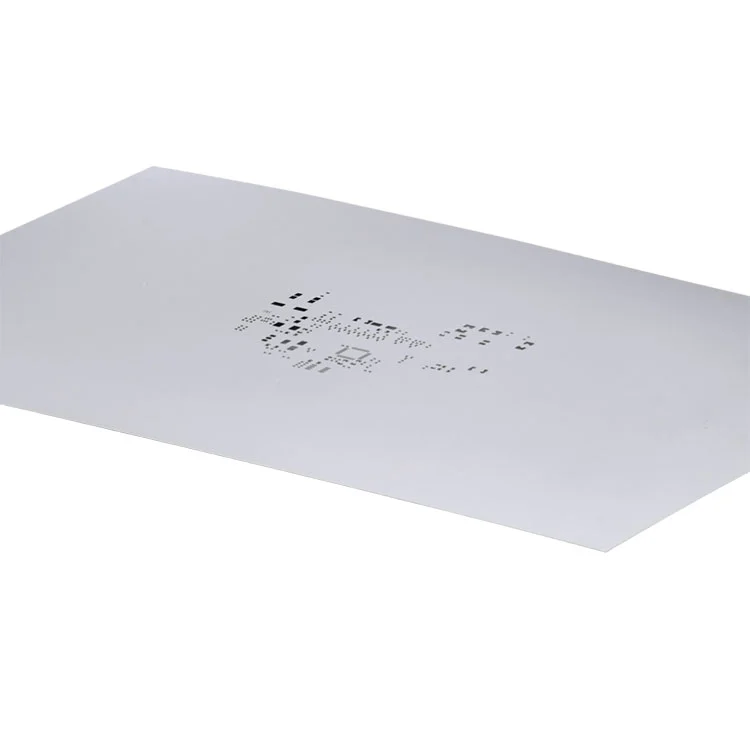

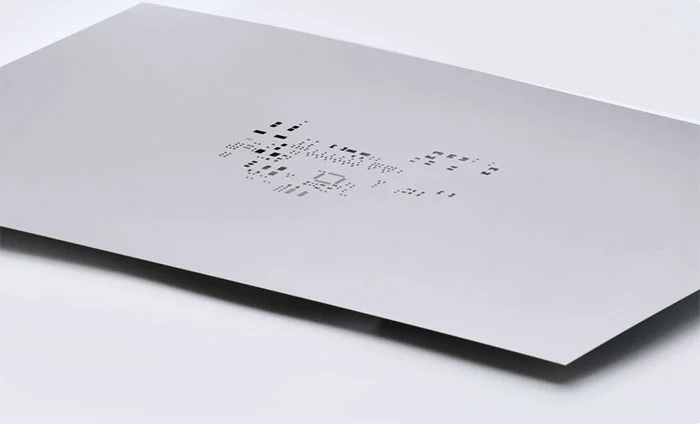

SMT SMT SMT, známe tiež ako fólie, sú 100% laserové listy. Môžete ich použiť s opakovane použiteľnými rámami. V porovnaní s zarámovanými šablónmi ponúka nákladovo efektívne a ekologické riešenie. Výsledkom je, že je najlepší pre krátke behy a zostavu prototypu PCB. Ďalej ho môžete použiť na spájkovanie rúk aj stroja.
Tieto šablóny sú vyrobené na mieru zo súborov CAD alebo súborov Gerber a sú navrhnuté pre tlač vkladateľov ručne. Použitím prototypov SMT Stencils môžete eliminovať chyby tlače, vyhnúť sa potrebe manuálneho spájkovania komponentov na dosku obvodu a urýchliť proces zostavy PCB.
Naše najmodernejšie laserové systémy dosahujú ** ± 0,01 mm presnosť **, čím sa zabezpečí dokonalé zarovnanie s vašimi konštrukčnými súbormi PCB (Gerber/ODB ++). Ideálne pre komponenty s jemným rozpadom (až do 01005) a komplexné rozloženie.
Vyberte si z nehrdzavejúcej ocele 304/316 alebo elektropolovaného niklu pre vynikajúcu odolnosť. Naše šablóny vydržia 100 000+ tlačových cyklov pri zachovaní definície okrajov.
- Veľkosti a tvarov clony prispôsobené vášmu kusovnici
-Možnosti rámu: Nano-potiahnuté, napäté alebo opakovane použiteľné rámy
- Roztoky stencilu pre zmiešanú hrúbku PCB
Prototypové šablóny za 24 hodín Objemové objednávky za 3-5 dní
DHL/FedEx Shipping do 50+ krajín
✔ široké aplikácie:Šablóny SMT sa môžu používať takmer pre všetky výrobné procesy PCB a neobmedzujú sa na žiadnu špecifickú výrobnú techniku.
✔ Vysoká presnosť a konzistencia:Šablóny SMT zabezpečujú, aby bola poloha spájkovacích vložiek na pasty veľmi presná a veľkosť clony je konzistentná.
✔ Skrátenie času zostavy PCB:Pri šablinách SMT sa spájka môže aplikovať na celé DPS v jednom kroku, čo výrazne skráti čas zostavy.
| Laserová strihová šablóna | Laserové strihové šablóny ponúkajú vysokú presnosť a sú vhodné pre komponenty s jemným rozjazdom. |
| Chemická leptacia šablóna | Chemická leptová šablón je nákladovo najefektívnejšia a je vhodná pre štandardnú výrobu SMT. |
| Štipka | Šablňová šablóna s krokom nahor/dole je najlepšou voľbou pri navrhovaní komponentov, ktoré si vyžadujú rôzne hrúbky spájkovacej pasty, optimalizujú depozíciu spájkovacej pasty. |
| Elektroformovaná šablón | Elektroformovaná šablón poskytuje veľmi vysokú presnosť a je ideálna pre aplikácie s vysokou spoľahlivosťou. |
Otázka: Ako si môžem vybrať tú pravú hrúbku šablóny?
A: Všeobecne platí, že 0,1 mm až 0,2 mm, v závislosti od typu spájkovacej pasty, špecifikácie návrhu PCB a veľkosti komponentov.
Otázka: Čo je životnosť šablóny SMT?
Odpoveď: Všeobecne platí, že 10 000 cyklov, ale záleží na tom, ako často sa používa a ako dobre sa udržiava čistením.
Otázka: Môžete ponúknuť prototypové šablóny SMT?
A: Áno, môžeme. Prosím, poskytnite súbor PCB na prispôsobenie súboru PCB.
