Dosky s tlačenými obvodmi(PCB) sú tichou chrbticou dnešnej elektroniky. Či už v smartfóne, systéme riadenia automobilov, lekárskeho skenera alebo navigačného modulu Aerospace, PCB poskytujú fyzický a elektrický základ, ktorý spája všetky komponenty. Pochopenie toho, ako pracujú, začína uznávaním posunu, ktorý priniesli k technológii. Pred PCB sa zapojka vykonávala manuálne s pripojeniami point-to-point. Táto metóda bola nielen náchylná na chyby, ale aj obmedzenú škálovateľnosť. PCB vyriešili tieto problémy tým, že ponúkajú štandardizované a vrstvené štruktúry, ktoré zabezpečujú kompaktný dizajn, spoľahlivosť a efektívnosť výroby hromadnej výroby.
Ako presne fungujú? PCB vo svojom jadre slúžia na tri primárne účely:
Mechanická podpora- Zabezpečenie komponentov na mieste.
Elektrické spojenia- Poskytovanie vodivých ciest pre prúdový tok.
Integrita signálu- Zabezpečenie toho, aby sa elektronické signály cestovali s minimálnou stratou alebo rušením.

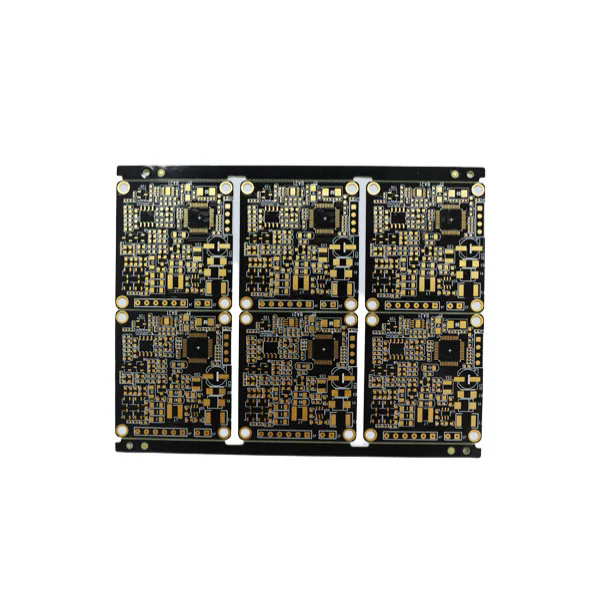

Stavba zahŕňasubstráty, zvyčajne sklo vlákien FR4 alebo iné materiály, ktoré pôsobia ako izolačná vrstva. Okrem toho sú medené fólie laminované, vyleptané do dráh a poklepané ochrannými povrchmi. Konečným výsledkom je starostlivo navrhnutá doska, v ktorej je možné namontovať odpor, kondenzátory, mikročipy a konektory.
PCB môžu byť jednostranné, obojstranné alebo viacvrstvové v závislosti od zložitosti návrhu. Viacvrstvové PCB - niekedy dosahujúce viac ako 40 vrstiev - sú nevyhnutné pre pokročilé výpočtové a telekomunikačné zariadenia, kde je kritická hustota smerovania signálu. Začleňujúbreh(Vertikálne prepojenia), ktoré umožňujú signály prechádzať rôznymi vrstvami pri zachovaní integrity výkonu.
Správa tepla je ďalšou kľúčovou úlohou PCB. Navrhovaním tepelných vkladov, chladičov alebo špeciálnych nalievaní medi, výrobcovia zabezpečujú, aby citlivé komponenty zostali v rámci bezpečných prevádzkových teplôt. Bez takýchto konštrukčných úvah sa riziko zlyhania systému výrazne zvyšuje.
Odvetvia sa spoliehajú na rôzne typy PCB prispôsobených konkrétnym aplikáciám. Pochopenie toho, ako táto funkcia variácie poskytuje informácie o tom, prečo PCB zostávajú nevyhnutné v globálnej výrobe elektroniky.
Jednostranné PCB: Jedná sa o najjednoduchší typ, s medenými stopami iba na jednej strane dosky. Sú nákladovo efektívne a široko používané v kalkulačkách, rádiách a jednoduchej spotrebnej elektronike.
Dvojstranné PCB: Na oboch stranách sa umožňujú zložitejšie návrhy obvodov. Komponenty môžu byť namontované na oboch stranách, čo zvyšuje hustotu.
Viacvrstvový PCB: Tieto dosky, ktoré obsahujú tri alebo viac vrstiev vodivej medi, manipulujú s veľmi zložitými aplikáciami. Smartfóny, pokročilé zdravotnícke pomôcky a letecká elektronika sa často spoliehajú na tieto.
Tuhý PCB: Postavené na solídnych substrátoch ponúkajú stabilitu a trvanlivosť, vďaka čomu sú bežné vo väčšine elektronických zariadení.
Flexibilné PCB: Postavené pomocou ohybných materiálov, ako je polyimid, sa môžu krúžiť a zložiť, ideálne pre nositeľné a kompaktné elektroniku.
Picbs: Hybrid, ktorý kombinuje tuhé a flexibilné oblasti a súčasne ponúka štrukturálnu stabilitu a flexibilitu dizajnu.
Vysokofrekvenčný PCB: Vyrobené zo špecializovaných materiálov, zabezpečujú presnosť signálu pre aplikácie, ako sú telekomunikácie a radarové systémy.
Ak chcete jasne zvýrazniť parametre profesionálneho produktu, tu je súhrnná tabuľka:
| Parameter | Typický rozsah/špecifikácia | Príklad aplikácie |
|---|---|---|
| Základný materiál | FR4, polyimid, CEM-1, ROGERS | Spotrebná elektronika, automobilový priemysel, RF vybavenie |
| Hrúbka medi | 0,5 oz - 6 oz | Power dosky, priemyselná kontrola |
| Počet vrstiev | 1 - 40+ | Od hračiek po superpočítače |
| Povrchová úprava | Hasl, ENIG, OSP, ponorenie striebro, ponorenie plechovky | Zlepšuje spájanie, odolnosť proti korózii |
| Minimálna šírka/rozstup stopy | 2 - 4 mils (pokročilé návrhy pod 2 mils možné) | Zariadenia Interconnect (HDI) s vysokou hustotou |
| Prevádzková teplota | -55 ° C až +150 ° C (špeciálne návrhy do 200 ° C +) | Aerospace, vojenská, priemyselná kontrola |
| Dielektrická konštanta (DK) | 2.2 - 4.5 v závislosti od materiálu | Prenos vysokofrekvencie signálu |
| Tepelná vodivosť | 0,25 - 2,0 w/mk (v závislosti od substrátu) | Obvody citlivé na teplo |
Tieto parametre určujú výkon, trvanlivosť a spoľahlivosť každého DPS. Výrobcovia starostlivo vyberajú špecifikácie na základe požiadaviek na konečné použitie. Napríklad automobilový PCB ECU vyžaduje vyššiu odolnosť proti tepla a toleranciu vibrácií v porovnaní s jednoduchou doskou osvetlenia LED domácnosti.
Spoľahlivosť dosky s tlačenými obvodmi závisí iba od dizajnu, ale aj od presných výrobných procesov. Vysoko kvalitné PCB vyžadujú prísne dodržiavanie medzinárodných štandardov, ako je IPC-A-600 (prijateľnosť tlačených dosiek). Proces zvyčajne obsahuje nasledujúce kroky:
Dizajn a rozloženie- Inžinieri vytvárajú schéma a prekladajú ho do súborov Gerber, ktoré určujú vzory medi, vŕtacie otvory a spájkovacie masky.
Prípravok substrátu- FR4 alebo zvolený materiál je rezaný a laminovaný medenou fóliou.
Prenos obrázkov a leptanie- Vzory obvodu sú vytlačené a nežiaduca meď je vyleptaná a zanecháva vodivé cesty.
Vŕtanie a pokovovanie- Otvory sa vyvŕtajú pre vedenie vias a komponentov a potom sa pokladajú, aby sa zabezpečila vodivosť.
Aplikácia spájkovacej masky- Použije sa ochranná vrstva polyméru, izolačné stopy a zabránenie premostenia spájkovania.
Povrchová úprava- Hasl (vyrovnanie spájkovania horúcim vzduchom), ENIG (ELEESS NIMERSION GOLD) alebo iné povrchové úpravy sa používajú na zlepšenie spájky.
Tlačenie hodinoviny- Pridávajú sa referenčné značky, logá a štítky.
Elektrické testovanie-Testovanie lietajúcej sondy alebo príslušenstva založené na tom, že všetky pripojenia sú platné a neexistujú žiadne šortky alebo otvorené obvody.
Záverečná kontrola a balenie- Rady sú vizuálne kontrolované, merané a zabalené podľa požiadaviek zákazníka.
Spoľahlivosť sa ďalej posilňuje technikami, ako napríklad:
Riadenie impedanciePre vysokorýchlostné digitálne obvody.
Tepelné podložkyOptimalizácia spájkovania.
Technológia mikroviePre kompaktné HDI PCB.
Konformné povlakyPre odolnosť proti vlhkosti a prachu.
Globálni výrobcovia implementujú tiežsystémy riadenia kvalityako sú ISO 9001, ISO/TS 16949 (Automotive) a AS9100 (Aerospace). Zabezpečujú konzistentný výkon a súlad s náročnými odvetviami.
Budúcnosť PCB sa naďalej vyvíja s rýchlymi technologickými trendmi. Vznikajúce aplikácie v5G, zariadenia poháňané AI, elektrické vozidlá a internet vecíDopytové dosky, ktoré sú tenšie, rýchlejšie a odolnejšie. Inovácie zahŕňajú:
HDI (Interconnect s vysokou hustotou) PCB: Umožnenie viacerých komponentov v menších priestoroch, umožňujúce smartfóny a nositeľné technológie.
Vstavané komponenty: Integrácia pasívnych a aktívnych komponentov priamo do vrstiev PCB pre úspory priestoru.
Kovové jadro PCB: Použitie hliníkových alebo medených báz na zvýšenie rozptylu tepla pri osvetlení LED a výkonovej elektronike.
Biologicky odbúrateľné substráty: Reagujú na obavy o udržateľnosť, ekologické PCB získavajú pozornosť.
3D tlačené PCB: Ponúka flexibilné prototypovanie a prispôsobené geometrie.
Keďže priemyselné odvetvia vyžadujú vyššie frekvencie, rýchlejšie rýchlosti a lepšiu energetickú účinnosť, technológia PCB sa naďalej prispôsobuje. Napríklad automobilová elektronika si stále viac vyžaduje dosky schopné odolávať vysokým vibráciám, širokým teplotným rozsahom a elektromagnetickým reguláciou interferencie. Lekárske prístroje sa spoliehajú na miniaturizované PCB, ktoré si udržiavajú vysokú spoľahlivosť vo vnútri zariadenia na zachraňovanie života. Telekomunikačné spoločnosti investujú do vysokofrekvenčných PCB, aby zabezpečili minimálnu stratu signálu na základných staniciach 5G.
Vplyv týchto inovácií je hlboký: lepšia konektivita, bezpečnejšia preprava, pokročilá zdravotná starostlivosť a efektívnejšie využívanie energie. Vývoj dosiek s tlačenými obvodmi v podstate priamo ovplyvňuje budúcnosť globálnej technologickej infraštruktúry.
Q1: Ako dlho vydrží doska s tlačenými obvodmi?
Vysoko kvalitný PCB môže trvať kdekoľvek od 10 do 20 rokov v závislosti od podmienok použitia, výberu materiálu a tepelného riadenia. Priemyselné a letecké PCB na úrovni, navrhnuté so prísnejšími špecifikáciami, môžu trvať ešte dlhšie s náležitou údržbou.
Q2: Ako si môžem vybrať pre svoju aplikáciu správne DPS?
Výber správneho DPS zahŕňa hodnotenie operačného prostredia, požiadavky na energiu, rýchlosť signálu a obmedzenia fyzického dizajnu. Napríklad flexibilné PCB sú ideálne pre nositeľné zariadenia, zatiaľ čo viacvrstvové tuhé dosky sú lepšie pre vysokorýchlostné systémy spracovania údajov. Konzultácie so skúseným výrobcom zaisťuje optimálne možnosti materiálu a dizajnu.
Tlačené dosky obvodov sú skrytou silou za modernou technológiou, ktorá zaisťuje, že zariadenia zostanú funkčné, spoľahlivé a efektívne. Od základných jednosmerných návrhov spotrebiteľských gadgetov až po sofistikované viacvrstvové štruktúry v leteckom a lekárskom vybavení sa PCB naďalej vyvíjajú a prispôsobujú sa novým výzvam.
NaFanúšik, Kombinujeme pokročilé technológie, prísne kvalitné normy a odborné znalosti v odbore, aby sme dodávali PCB, ktoré spĺňajú rôzne globálne požiadavky. Ak hľadáte dôveryhodného partnera na podporu vašich potrieb výroby elektroniky,Kontaktujte násDnes a zistite, ako dokážeme napájať vašu inováciu.
-
