Čo je to montáž PCB na povrchovú montáž a prečo na tom záleží?

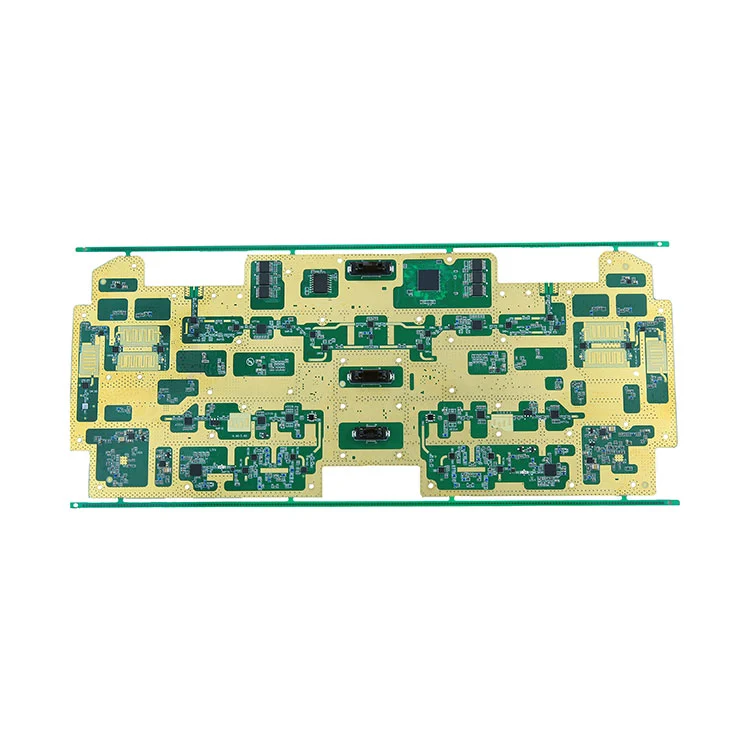

Čo je povrchová montáž PCB?

Montáž PCB na povrch sa vzťahuje na proces elektronickej montáže, kde sú komponenty namontované priamo na povrch dosky s plošnými spojmi (PCB) namiesto toho, aby boli vložené cez otvory. Tento proces sa spolieha na technológiu povrchovej montáže (SMT) a zariadenia na povrchovú montáž (SMD), ktoré umožňujú vyššiu hustotu komponentov a zníženie výrobných nákladov. SMT sa stalo všadeprítomným v elektronickom priemysle kvôli jeho efektívnosti, škálovateľnosti a výhodám v oblasti výkonu.

Ako sa technológia povrchovej montáže líši od technológie priechodného otvoru?

Primárny kontrast medzi technológiou povrchovej montáže (SMT) a technológiou priechodných otvorov (THT) spočíva v tom, ako sú elektrické komponenty pripojené k doske plošných spojov:

Prečo používať montáž PCB na povrchovú montáž?

• Vyššia hustota komponentov:SMT umožňuje viac dielov na menších doskách.
• Znížené výrobné náklady:Automatizácia znižuje náklady na pracovnú silu a chyby opakovateľnosti.
• Vylepšený elektrický výkon:SMT skracuje dĺžku vedenia a zlepšuje kvalitu signálu.
• Rýchlejšie výrobné cykly:Automatizované procesy vyberania a umiestňovania a pretavenia zrýchľujú výrobu.
• Flexibilita dizajnu:Obidva povrchy dosky môžu byť obývané.

Ktoré komponenty sa bežne používajú pri montáži PCB na povrch?

SMT zahŕňa mnoho typov komponentov. Tu sú tie najbežnejšie:

Aké sú kľúčové procesné kroky pri montáži na povrchovú montáž?

1. Tlač šablóny:Spájkovacia pasta sa nanáša na dosky plošných spojov pomocou šablóny.
2. Pick-and-place:Stroje umiestňujú SMD presne na spájkovaciu pastu.
3. Spájkovanie pretavením:PCB prechádza cez reflow pec na roztavenie spájkovacej pasty.
4. Kontrola a kontrola kvality:AOI, röntgenové a optické kontroly overujú presnosť montáže.
5. Záverečné testovanie:Funkčné testy potvrdzujú výkon.

Ako sa vysporiadať s výzvami spoločného zhromaždenia?

Montáž SMT môže čeliť niekoľkým výzvam, ako je náhrobné kamene, spájkovacie mostíky a otvorené obvody. Medzi osvedčené postupy patria:

• Optimalizácia rozloženia PCB:Správny dizajn podložky a rozmiestnenie na zníženie problémov so spájkovaním.
• Tune Reflow Profile:Prispôsobené teplotné profily pre konzistentné spájkované spoje.
• Používajte vysokokvalitné materiály:Spoľahlivá spájkovacia pasta a komponenty zlepšujú konzistenciu.
• Vykonajte robustnú kontrolu kvality:Na skoré zachytenie defektov použite AOI, röntgen a IKT.

Aké materiály sú potrebné pre SMT?

Ako zabezpečiť kvalitu a spoľahlivosť montáže na povrchovú montáž?

Vysokokvalitná montáž na povrchovú montáž vyžaduje prísne testovanie a overovanie. Kľúčové metódy zahŕňajú:

• Automatizovaná optická kontrola (AOI):Detekuje chýbajúce komponenty, polaritu a problémy so spájkovaním.
• Röntgenová kontrola:Odhaľuje skryté chyby spájkovaných spojov.
• In-Circuit Testing (ICT):Testuje elektrický výkon na úrovni komponentov.
• Funkčné testovanie:Overuje správanie celého obvodu v reálnych podmienkach.

Kombinovaná kontrola kvality zaisťuje, že dosky plošných spojov spĺňajú štandardy výkonu a spoľahlivosti očakávané v modernej elektronike.

Aké sú budúce trendy v montáži PCB na povrchovú montáž?

Budúcnosť SMT formuje niekoľko kľúčových trendov:

• Miniaturizácia:Menšie tvarové faktory a mikro-SMD komponenty.
• Pokročilá automatizácia:Spätná väzba procesu výberu a umiestnenia riadená AI a v reálnom čase.
• 3D tlačená elektronika:Aditívna výroba sa integruje s SMT.
• Inteligentná kontrola:Strojové učenie zlepšuje detekciu defektov.

Tieto trendy zabezpečujú, že montáž PCB na povrchovú montáž sa neustále vyvíja, zlepšuje výkon a znižuje výrobné cykly.

Často kladené otázky

Čo je to povrchová montáž PCB?

Montáž PCB na povrchovú montáž sa týka procesu montáže elektronických komponentov priamo na povrch PCB pomocou procesov SMT. Nahrádza tradičnú montáž s priechodnými otvormi vo väčšine modernej elektroniky kvôli jej účinnosti a výhodám miniaturizácie.

Ako technológia povrchovej montáže zlepšuje výkon?

SMT zlepšuje výkon znížením dĺžky vedenia, čo znižuje indukčnosť a odpor. To zvyšuje integritu signálu a umožňuje doskám pracovať na vyšších frekvenciách s menším šumom.

Ktoré odvetvia najviac profitujú z montáže na povrchovú montáž?

Odvetvia ako spotrebná elektronika, automobilový priemysel, zdravotnícke zariadenia, letectvo a telekomunikácie sa vo veľkej miere spoliehajú na SMT kvôli potrebe kompaktných, spoľahlivých a vysokovýkonných elektronických zostáv.

Aké výzvy existujú pri montáži povrchovej montáže?

Výzvy zahŕňajú spravovanie veľmi malých komponentov, zabezpečenie presného nanášania spájkovacej pasty a vyhýbanie sa chybám, ako sú náhrobné kamene alebo spájkovacie mostíky. Na zmiernenie týchto problémov sú potrebné pokročilé systémy riadenia procesov a inšpekcie.

Prečo je kontrola kvality v SMT kľúčová?

Kontrola kvality zaisťuje spoľahlivosť a funkčnosť hotových výrobkov. Vďaka komponentom s vysokou hustotou a automatizovanej montáži môžu chyby rýchlo viesť k poruchám v teréne. Procesy ako AOI a röntgenová kontrola zachytávajú problémy pred konečným testovaním.
