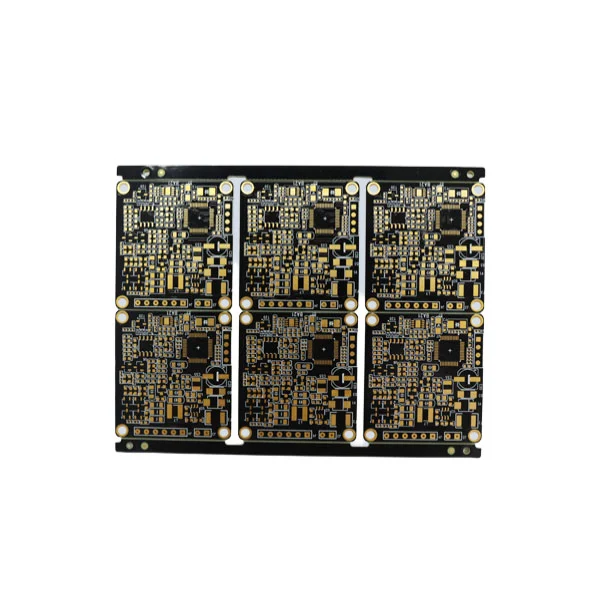

FR4 PCBje jedným z najpoužívanejších substrátov dosiek plošných spojov v elektronickom priemysle. V tomto komplexnom článku skúmame, čo znamená FR4 PCB, ako sa vyrába, kde sa používa a prečo zostáva základným materiálom pre moderný dizajn a výrobu elektroniky.
Tento článok vysvetľuje význam FR4 PCB, jeho vlastnosti, výrobné procesy, výhody, obmedzenia, reálne aplikácie a porovnania s alternatívnymi materiálmi PCB. Poskytuje praktické informácie pre inžinierov, nadšencov, kupujúcich a technologických nadšencov. Nájdete tu aj podrobnú sekciu FAQ, ktorá odpovedá na bežné otázky týkajúce sa PCB FR4.
AnFR4 PCBsa vzťahuje na dosku s plošnými spojmi, ktorá používaFR4ako základný materiál. FR4 je skratka pre „Flame Retardant 4“, čo je označenie triedy priradené epoxidovému laminátovému materiálu vystuženému sklenými vláknami. Je to de facto štandardný substrát používaný vo väčšine elektroniky vďaka svojej silnej mechanickej pevnosti, vynikajúcej elektrickej izolácii a schopnosti pracovať v širokom rozsahu teplôt.
Termín „PCB“ znamená platformu, ktorá prepája elektronické komponenty prostredníctvom leptaných medených obvodov a pokovovaných priechodných otvorov. V kombinácii s FR4 tvorí odolnú a spoľahlivú dosku vhodnú pre všetko od lacnej spotrebnej elektroniky až po priemyselné riadiace systémy.
Výroba PCB FR4 zahŕňa niekoľko presných krokov na zabezpečenie konzistencie a kvality. Medzi základné prvky patrí medená fólia, laminátové dosky FR4 a séria procesov, ktoré transformujú suroviny na funkčné dosky plošných spojov.
Výber materiálu FR4 na výrobu PCB ponúka celý rad výhod, vďaka ktorým je ideálny pre mnohé aplikácie. Jeho vyvážený výkon, nákladová efektívnosť a všestrannosť prispievajú k jeho širokému prijatiu.
Pri výbere materiálu pre návrh PCB inžinieri hodnotia niekoľko kľúčových vlastností, ktoré ovplyvňujú výkon a spoľahlivosť. FR4 vykazuje priaznivé vlastnosti naprieč mnohými kritériami.
| Nehnuteľnosť | Popis | Typická hodnota / Poznámka |
|---|---|---|
| Dielektrická konštanta (Dk) | Označuje schopnosť dosky plošných spojov uchovávať elektrickú energiu. | ~4,3–4,8 |
| Tepelná stabilita | Schopnosť odolávať teplu bez degradácie. | Až do ~130°C |
| Pevnosť v ťahu | Odolnosť voči mechanickej deformácii. | Vysoká |
| Spomaľovanie horenia | Bezpečnosť v aplikáciách, kde existuje riziko požiaru. | Spĺňa hodnotenie UL94 V-0 |
| Odolnosť proti vlhkosti | Nevyhnutné pre dosky vo vlhkom prostredí. | Dobre |
FR4 PCB sú všadeprítomné vďaka ich všestrannosti a spoľahlivosti. Nižšie je uvedený prehľad aplikácií, kde FR4 funguje mimoriadne dobre.
Inžinieri si často vyberajú medzi FR4 a alternatívnymi materiálmi, ako sú polyimid, Rogers alebo substráty s kovovým jadrom. Každý materiál ponúka jedinečné výhody vhodné pre špecifické potreby.
| Materiál | Najlepšie pre | Výhody | Obmedzenia |
|---|---|---|---|
| FR4 | Všeobecná elektronika | Cenovo výhodné, silné, spoľahlivé | Nie je ideálne pre vysokofrekvenčné RF |
| Polyimid | Flexibilné dosky plošných spojov | Vysoká tepelná odolnosť, flexibilný | Vyššie náklady |
| Rogers | Vysokofrekvenčné RF | Nízka strata, stabilná Dk | drahé |
| Kovové jadro | Power LED aplikácie | Vynikajúci odvod tepla | Ťažké a nákladné |
Otázka:Čo znamená „FR4“ v PCB?
A:FR4 je skratka pre „Flame Retardant 4“, čo znamená sklom vystužený epoxidový laminát, ktorý odoláva ohňu a poskytuje štrukturálnu pevnosť PCB.
Otázka:Prečo sa FR4 tak široko používa v priemysle PCB?
A:FR4 kombinuje mechanickú pevnosť, elektrickú izoláciu, tepelnú odolnosť a nákladovú efektívnosť, vďaka čomu je vhodný pre širokú škálu elektronických aplikácií.
Otázka:Môže byť FR4 použitý vo vysokofrekvenčných RF aplikáciách?
A:Zatiaľ čo FR4 sa používa v nízkofrekvenčných obvodoch, vysokofrekvenčné RF obvody často vyžadujú materiály ako Rogers, ktoré majú nižšie dielektrické straty pre lepšiu integritu signálu.
Otázka:Ako vlhkosť ovplyvňuje FR4 PCB?
A:FR4 má dobrú odolnosť proti vlhkosti, ale dlhodobé vystavenie vysokej vlhkosti môže stále ovplyvniť výkon. Ochranné nátery a konformné vrstvy to pomáhajú zmierniť.
Otázka:Je FR4 vhodný pre automobilovú elektroniku?
A:Áno, FR4 je široko používaný v automobilovej elektronike vďaka svojej tepelnej stabilite a odolnosti, aj keď je možné zvoliť špecifické vysokoteplotné varianty pre extrémne prostredia.
PorozumenieFR4 PCBje nevyhnutné pre každého, kto pracuje alebo sa učí o dizajne a výrobe elektroniky. Jeho vyvážené vlastnosti z neho robia základný materiál pre nespočetné množstvo zariadení po celom svete. Či už hodnotíte materiály pre nový projekt alebo si vyberáte dodávateľa, FR4 zostáva spoľahlivou voľbou.
