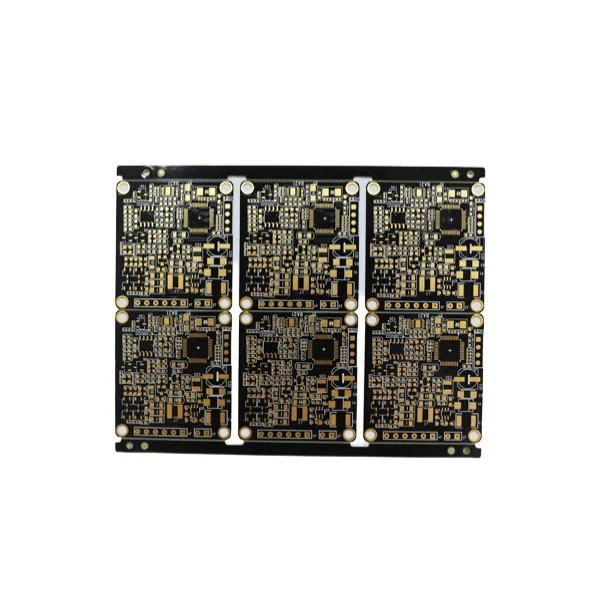

Väčšina elektronických inžinierov a výrobcov sa pri výbere substrátov PCB snaží vyvážiť náklady, odolnosť voči ohňu a viacvrstvovú kompatibilitu.FR4 PCB, hlavný materiál epoxidových dosiek plošných spojov zo sklenených vlákien s triedou spomaľujúcou horenie UL94 V-0, dokonale rieši takéto bolestivé miesta.Technológia Fanway, 12-ročný profesionálny výrobca EMS a PCB, dodáva prispôsobiteľnéFR4 PCBpokrývajúce jednostranné až 108-vrstvové dosky, s kompletnými ISO, IATF a lekárskymi certifikáciami.
FR4 PCBoznačuje dosku plošných spojov 4. stupňa spomaľujúcu horenie, vyrobenú z tkanej tkaniny zo sklenených vlákien impregnovanej ohňovzdornou epoxidovou živicou, ktorá spĺňa samozhášavý bezpečnostný štandard UL94 V-0.Fanway FR4 PCBpodporuje flexibilné prispôsobenie vrstiev, hrúbky, hmotnosti medi a povrchovej úpravy, kompatibilné s technológiou HDI na slepo/zakopanie.Fanwayintegruje návrh plošných spojov, výrobu, montáž SMT a úplné testovanie, čím poskytuje jediné miestoFR4 PCBriešenia od prototypu až po sériovú výrobu pre všetky elektronické segmenty.
| Položka parametra | Špecifický štandardný rozsah |
| Maximálny počet vrstiev | Až 108 vrstiev |
| Hrúbka hotovej dosky | 0,2 mm – 10,0 mm |
| Maximálna veľkosť výrobného panelu | 610 mm * 1200 mm |
| Možnosti hrúbky medi | 0,5 OZ ~ 12 OZ |
| Minimálna šírka/rozstup riadku | 2,5 mil. / 2,5 mil |
| Najmenšia veľkosť hotového otvoru | 0,1 mm |
| Maximálny pomer strán | 25:1 |
| Tolerancia riadenia impedancie | ±10 % |
| Dostupné povrchové úpravy | HASL(LF), ENIG, ponorný cín/striebro, zlatý prst, OSP, tvrdé pozlátenie |
| Voliteľné triedy materiálu FR4 | TG150, TG170, bezhalogénový FR4 |
| Zodpovedajúci vysokofrekvenčný materiál | Rogers, Arlon, hybridné stohovanie Taconic |
Certifikácia UL94 V-0 zaisťuje samozhášanie dosky po skrate alebo vysokoteplotnom zahriatí, čím sa znižuje riziko požiaru pre automobilové, medicínske a výkonové elektronické zariadenia.
Podporuje jedno/dvojité/viacvrstvové, HDI slepé priechodky a hrubé medené dizajny; kompatibilný s hrúbkou dosky 0,4 mm až 3,2 mm pre rôzne požiadavky na miniaturizáciu produktov.
Nízka dielektrická strata, vynikajúca izolácia a odolnosť proti vlhkosti; tvrdá sklolaminátová základňa odoláva ohybu a deformácii počas výroby a dlhodobej prevádzky zariadenia.
Štandardné varianty FR4 s vysokým Tg a bezhalogénové sú voliteľné, ktoré zodpovedajú procesom bezolovnatého spájkovania a environmentálnym pravidlám exportu, ako sú RoHS a REACH.
Vyvážené náklady na suroviny v porovnaní s Rogersovými alebo keramickými substrátmi;Fanwayoptimalizuje dizajn stohovania na použitie FR4 pre bežné oblasti signálu a vysokofrekvenčné materiály len pre RF diely, aby sa znížil celkový rozpočet projektu.
Technológia Fanwayvlastní viac ako 12-ročné skúsenosti s výrobou elektroniky, úplný priemyselný reťazec EMS od návrhu PCB po montáž krabice:
1. Kompletné výrobné zariadenia
Vybavené automatickými linkami SMT, 3D X-Ray, AOI, SPI, vlnovým spájkovaním, BGA rework stanicou a plne funkčnými testovacími strojmi preFR4 PCBinšpekcia.
2. Prísny certifikačný systém
Vlastníte ISO9001: 2015, automobilovú normu IATF16949, certifikáciu zdravotníckych pomôcok ISO13485, UL, RoHS, REACH a výrobnú zhodu s IPC.
3. Kontrola kvality celého cyklu
Bezplatná predprodukčná analýza DFM, kontrola vstupného materiálu, úplné skenovanie AOI/X-Ray počas procesu, dokončený elektrický test letiacej sondy na zníženie rýchlosti prepracovania.
4. Flexibilný harmonogram doručenia
72-hodinová služba rýchleho prototypu, 5–7 dňová dodacia lehota na hromadnú výrobu, malé skúšobné šarže a veľké hromadné objednávky sú prijateľné.
5. Profesionálny tím pre výskum, vývoj a popredajný servis
Inžinieri poskytujú bezplatnú optimalizáciu rozloženia; Technická podpora 24/7, záruka 3 roky na kvalitné chybné produkty.
• Automobilová elektronika: Ovládacie dosky automobilov, nové energetické moduly, dosky plošných spojov senzorov (dosky FR4 s certifikáciou IATF)
• Lekárske prístroje: monitorovacie zariadenia, dosky plošných spojov diagnostických prístrojov (ISO13485 bezhalogénový FR4)
• Spotrebná elektronika: Notebooky, LED osvetlenie, ovládacie panely domácich spotrebičov
• Priemyselná automatizácia: dosky plošných spojov PLC, snímač, motorový pohon FR4
• Telekomunikácie a 5G: Pomocné riadiace dosky základňovej stanice, hybridné FR4-Rogers RF dosky
• Obnoviteľná energia: Solárny regulátor, PCB zariadenia na uskladnenie energie
1. 6-vrstvové HDIFR4 PCBpre LED fotoelektrické zariadenia, stabilný prenos signálu pre moduly pohonu osvetlenia
2. 8-vrstvová základná doska pre laptop HDI FR4, materiál s vysokou Tg prispôsobujúci dlhodobý odvod tepla notebooku
3. 14-vrstvová FR4 + Rogers Hybrid PCB pre komunikačné RF zariadenia, vyrovnávanie nákladov a vysokofrekvenčný výkon
4. Viacvrstvová záslepka Via FR4 Industrial Control Board, hrubá medená konštrukcia pre silnoprúdové výkonové obvody
FR4 znamená spomaľovač horenia Grade 4, všetky dosky Fanway FR4 PCB vyhovujú certifikácii samozhášacej odolnosti voči plameňu UL94 V-0.
Áno, materiály TG150/TG170 a bezhalogénové materiály FR4 sú dostupné pre medicínske a bezolovnaté výrobné projekty.
Fanway podporuje 72-hodinovú rýchlu obrátku pre malé série prototypov, hromadná výroba trvá 5–7 pracovných dní.
Áno, ponúkame komplexné riešenie vrátane výroby PCB, zvárania SMT/DIP, funkčného testovania a montáže krabice.
K dispozícii sú dokumenty o testoch UL, RoHS, REACH, ISO9001, IATF16949, ISO13485 a zhode.
Fanway vyrába hybridné stohované dosky kombinujúce FR4 a Rogers na zníženie celkových nákladov na materiál bez straty RF výkonu.
FR4 PCBzostáva cenovo najefektívnejšou a najuniverzálnejšou voľbou substrátu pre takmer všetky projekty výroby elektroniky, integruje bezpečnosť plameňa, stabilný výkon a prispôsobiteľnú štruktúru. S podporouFanway12-ročné výrobné skúsenosti PCB a EMS, plne automatické výrobné linky a kompletné globálne exportné certifikácie, môžeme dodať štandardné a prispôsobenéFR4 PCBprototypy a hromadné objednávky pre výrobcov automobilového priemyslu, medicíny, telekomunikácií a priemyselnej elektroniky. Ak potrebujete listy s technickými špecifikáciami, bezplatné vyhodnotenie DFM a hromadné výrobné ponuky, neváhajtekontaktujte nás. Náš profesionálny inžiniersky tím PCB navrhne prispôsobenéFR4 PCBstohovacie riešenia podľa pracovného prostredia vášho zariadenia a požiadaviek na elektrické parametre.
