V dnešnom rýchlo sa rozvíjajúcich elektronických priemysle nebol dopyt po zariadeniach, ktoré dokážu zvládnuť vyššie zaťaženie energie, vydržať extrémne prevádzkové podmienky a zachovať spoľahlivosť počas predĺženej životnosti nikdy nebola väčšia. Jadrom tejto výzvy leží doska s tlačenými obvodmi (PCB), základ, na ktorom je vyrobený každý elektronický systém. Zatiaľ čo štandardné PCB sa široko používajú,ťažké medené PCBzískali význam pre aplikácie, v ktorých je kritická súčasná kapacita prepravy, tepelné riadenie a trvanlivosť.

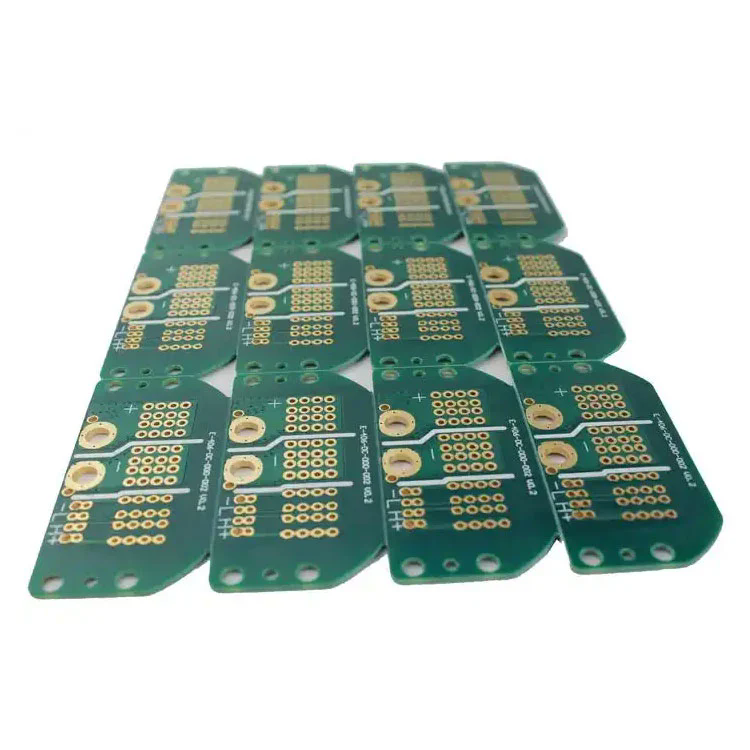

Ťažká medená DPS je definovaná ako doska obvodu s medenými vodičmi, ktoré sú výrazne silnejšie ako tie, ktoré sa nachádzajú v štandardných PCB. Zatiaľ čo bežné PCB zvyčajne obsahujú hrúbku medi medzi 1 oz/ft² (35 µm) a 3 oz/ft² (105 um), ťažká meditá PCB začínajú pri 3 oz/ft² a môžu dosiahnuť 20 oz/ft² alebo dokonca vyššie, v závislosti od požiadaviek na výrobu a aplikácie.
Použitie hrubých vrstiev medi umožňuje týmto doskám prenášať vyššie prúdy bez prehriatia, efektívnejšie rozptyľovať teplo a vydržať tvrdé prostredie, ako sú extrémne teploty, vibrácie a mechanické napätie. Keď priemyselné odvetvia prechádzajú k elektrifikácii, obnoviteľnej energii, elektrickým vozidlám a priemyselnej automatizácii, zohrávajú pri zabezpečovaní výkonu a bezpečnosti kľúčovú úlohu ťažká medená PCB.
Kľúčové priemyselné odvetvia, v ktorých sú ťažké medené PCB nevyhnutné, zahŕňajú:
Elektronika: Invertory, prevodníky energie a systémy riadenia motora.
Automobilový priemysel: Systémy na správu a nabíjanie batérií elektrických vozidiel.
Obnoviteľná energia: Solárne energie a ovládače veterných turbín.
Vojenský a letecký priestor: obranná elektronika a avionika.
Priemyselné vybavenie: vysokohorské spínacie zariadenia a ťažké stroje.
Dôvod, prečo je ťažká medená PCB, je jednoduchá: bez nich by systémy s vysokým výkonom zlyhali predčasne, prehriate sa alebo trpia nespoľahlivými spojeniami, ktoré by mohli ohroziť bezpečnosť a funkčnosť.
Sila ťažkých medených PCB spočíva v ich jedinečných konštrukčných prvkoch, ktoré poskytujú zvýšený výkon nad rámec toho, čo môžu dosiahnuť štandardné PCB.
Silnejšie stopy medi umožňujú prietokom výrazne viac prúdu bez nadmerného tvorby tepla. Vďaka tomu sú ideálne pre vysoko prúdové aplikácie, ako sú systémy distribúcie energie, obvody nabíjania batérií a prevodníky energie.
V elektronických systémoch je prehriatie jednou z hlavných príčin zlyhania komponentov. Ťažké medené PCB vynikajú pri rozptyle tepla v dôsledku ich hrubších medených vrstiev, znižovaní horúcich škvŕn a udržiavaní stabilnej prevádzkovej teploty aj pri náročných zaťaženiach.
Vďaka robustným vodičom medi tieto dosky odolávajú mechanickému stresu, únave spájkovacieho kĺbu a opakovaného tepelného cyklu. Vďaka tomu sú vhodné pre prostredia, kde sa vyskytujú vibrácie alebo náhle zmeny teploty.
Namiesto použitia viacerých vrstiev alebo nadmerných dosiek na distribúciu prúdu umožňujú ťažké medené PCB navrhovať kompaktné systémy s menším počtom vrstiev. To vedie k úsporám nákladov v materiáloch, skráteniu času montáže a efektívnejšiemu využívaniu priestoru.
Ťažké medené PCB môžu integrovať vysokohorové aj riadiace obvody na rovnakú dosku. To eliminuje potrebu samostatných dosiek, zefektívnenie dizajnu a zlepšenie celkovej spoľahlivosti systému.
| Parameter | Možnosti špecifikácie |
|---|---|
| Hrúbka medi | 3 oz/ft² až 20 oz/ft² (105 um - 700 um) |
| Materiál | FR-4, polyimid, High-TG FR-4, keramické, kovové jadro |
| Počet vrstiev | 2–12 vrstvy (prispôsobiteľné v závislosti od aplikácie) |
| Tepelný odpor | Optimalizované pre vysoký rozptyl tepla, kompatibilné s chladičmi |
| Dielektrická pevnosť | Vysoký odpor na napätie až do 5 kV alebo viac |
| Povrchová úprava | Hasl, ENIG, OSP, ponorenie striebro, ponorenie plechovky |
| Žiadosti | Napájacie zdroje, invertory, automobilové, obnoviteľné energetické systémy |
Tieto špecifikácie zdôrazňujú, prečo sú ťažké medené PCS vyniká pri riešení duálnych výziev s vysokým prúdom a vysokou teplotou.
Pre výrobcov a dizajnérov systému je výber ťažkých medených PCB viac ako len technické rozhodnutie-je to strategická investícia, ktorá ovplyvňuje kvalitu produktu, konkurencieschopnosť trhu a dlhodobú spoľahlivosť.
Dlhšia životnosť elektroniky
Distribúciou tepla efektívne a zabránením lokalizovaným zlyhaniam výrazne rozširujú prevádzkovú životnosť zariadení.
Bezpečnosť a spoľahlivosť
V sektoroch ako zdravotnícke pomôcky, obrana a automobilový priemysel nie je zlyhanie možnosťou. Ťažké medené dosky poskytujú stabilný výkon za kritických podmienok.
Flexibilita dizajnu
Schopnosť integrovať napájacie a riadiace obvody na rovnakom DPS zjednodušuje návrh, znižuje priestor a minimalizuje komplexnosť systému.
Znížené náklady na údržbu
Trvaná konštrukcia vedie k menšiemu množstvu výmen, k menším prestojom a nižším nákladom na údržbu v priebehu času.
Podpora pre trendy s vysokým výkonom
S globálnym posunom smerom k elektrickým vozidlám, obnoviteľnou energiou a vysokoúčinnými systémami poskytujú ťažké medené PCB základ pre inovácie.
Elektrické vozidlá (EV): Systémy riadenia batérií podporujú ťažkú medi PCB, infraštruktúru nabíjania a vysokohorské riadiace obvody.
Obnoviteľná energia: Invertory solárnej energie a ovládače veternej turbíny sa spoliehajú na tieto dosky, aby zvládli kolísavé záťaže.
Lekárske vybavenie: Zariadenia, ako sú stroje MRI a röntgenové zariadenia, vyžadujú spoľahlivé vysokohorské obvody.
Priemyselná automatizácia: Motorové disky a robotické systémy závisia od stabilných vysoko výkonných PCB.
Q1: Prečo sú ťažké medené PCB drahšie ako štandardné PCB?
Odpoveď: Vyššie náklady sú výsledkom špecializovaných výrobných procesov, hrubšieho pokovovania medi a robustnejších požiadaviek na lamináciu. Investícia je však odôvodnená zlepšenou spoľahlivosťou, dlhšou životnosťou a zníženou celkovou systémovou nákladmi vo vysokorýchlostných aplikáciách.
Q2: Prečo sa nemôžu použiť štandardné PCB vo vysoko-prúdových systémoch namiesto ťažkých medených PCB?
Odpoveď: Štandardné PCB majú obmedzenú hrúbku medi, ktorá obmedzuje kapacitu prenášania prúdu a rozptyl tepla. Používanie vo vysokorýchlostných prostrediach by viedlo k prehriatiu, predčasným zlyhaniam a bezpečnostným rizikám. Ťažké medené PCB sú navrhnuté špecificky na prekonanie týchto obmedzení.
Keďže priemyselné odvetvia prijímajú elektrifikáciu, obnoviteľnú energiu a digitálnu transformáciu, dopyt po vysokej spoľahlivosti a vysoko výkonných PCB bude rásť iba. Ťažké medené PCB nie sú iba súčasným riešením - sú základom pre budúcnosť.
Elektrická mobilita: S globálnym tlakom smerom k EV, nabíjacím systémom a vysokokapacitnými batériami sa spoliehajú na robustné PCB na správu energie.
Zelená energia: Solárne a veterné energetické systémy dopytujú dosky, ktoré dokážu zvládnuť kolísavé energie bez ohrozenia výkonu.
Infraštruktúra 5G a IoT: Vysoko výkonné siete vyžadujú PCB, ktoré môžu podporovať vysoké prúdy pre základné stanice a pripojené zariadenia.
Miniaturizácia energetických systémov: Návrhári znižujú veľkosť zariadení bez obetovania energie, vďaka čomu sú ťažké medené PCB nevyhnutné.
Podniky, ktoré prijímajú vysoké medené PCB, sú ich systémy v budúcnosti proti zvyšujúcim sa požiadavkám na energiu a prísnejším predpisom o bezpečnosti. Od zníženia vplyvu na životné prostredie až po zlepšenie spoľahlivosti produktu tieto rady ponúkajú neprekonateľnú hodnotu.
NaFanúšik, sme odhodlaní vyrábať vysokokvalitné ťažké medené PCB, ktoré spĺňajú prísne požiadavky moderných odvetví. Naše odborné znalosti v oblasti pokročilej výroby v kombinácii so záväzkom trvanlivosti a presnosti zaisťujú, že každá doska poskytuje výnimočný výkon vo vysokorýchlostných prostrediach.
Či už vaša firma pôsobí v automobilovom priemysle, obnoviteľnej energii, priemyselnej automatizácii alebo leteckom priestore, Fanway poskytuje prispôsobené riešenia PCB, ktoré vám pomôžu dosiahnuť dlhodobý úspech. Ďalšie informácie, podrobné špecifikácie alebo vlastné otázky,Kontaktujte násDnes a zistite, ako môže Fanway podporovať vaše projekty pomocou technológie World Heavy Copper PCB.
-
