AnSMT šablónaje jedným z najkritickejších, no často podceňovaných komponentov v modernej výrobe elektroniky. Priamo určuje presnosť nanášania spájkovacej pasty, zarovnanie komponentov a celkovú výťažnosť zostavy PCB. Táto komplexná príručka skúma, čo je šablóna SMT, ako funguje, aké sú rôzne typy a materiály, ktoré sú k dispozícii, a prečo zohráva rozhodujúcu úlohu pri dosahovaní vysoko spoľahlivej technológie povrchovej montáže (SMT).

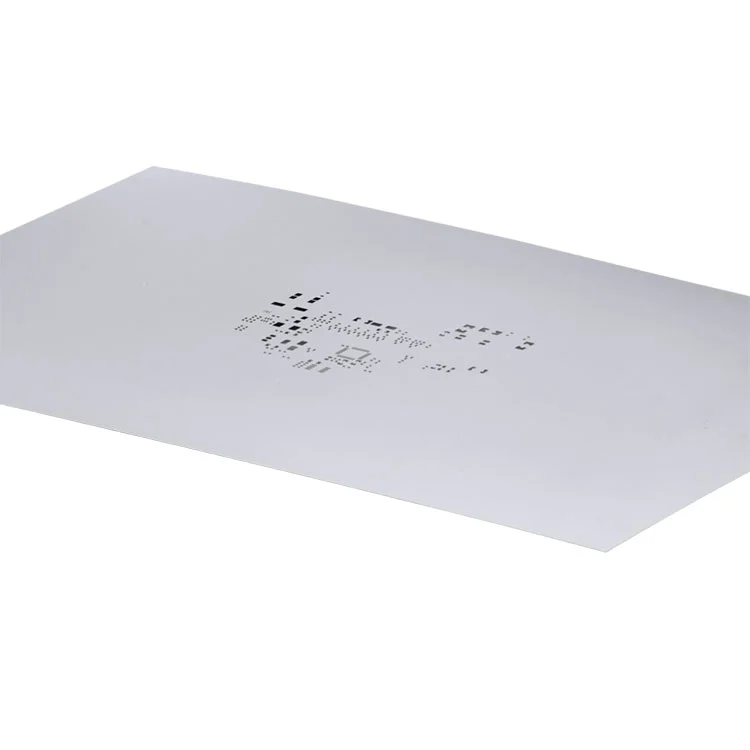

Šablóna SMT je presne vyrobený kovový plech používaný vo fáze tlače spájkovacej pasty pri montáži technológie povrchovej montáže. Obsahuje laserom vyrezané otvory, ktoré presne zodpovedajú spájkovačkám na doske plošných spojov (PCB). Počas výroby sa spájkovacia pasta nanáša na povrch šablóny, čo umožňuje, aby kontrolované objemy pasty prešli každým otvorom a uložili sa na podložky PCB.
Presnosť tohto procesu priamo ovplyvňuje integritu spájkovaného spoja, presnosť umiestnenia komponentov a dlhodobú spoľahlivosť produktu. Pre výrobcov ako naprShenzhen Fanway Technology Co., Ltd, SMT šablóny nie sú spotrebný materiál, ale presné nástroje, ktoré definujú stabilitu procesu.
Proces tlače spájkovacej pasty je zodpovedný za viac ako 60 % chýb SMT, ak nie je správne kontrolovaný. Optimalizovaná šablóna SMT zaisťuje:
Bez dobre navrhnutej šablóny SMT ani tie najpokročilejšie stroje na odoberanie a umiestňovanie nedokážu kompenzovať nepresnosti tlače.
SMT šablóny sú klasifikované na základe štruktúry, spôsobu montáže a aplikačného scenára. Medzi najbežnejšie kategórie patria:
Výber materiálu priamo ovplyvňuje životnosť šablóny, konzistenciu tlače a účinnosť čistenia. Najpoužívanejším materiálom je nehrdzavejúca oceľ pre svoju odolnosť a hladkosť povrchu.
| Materiál | Výhody | Typický prípad použitia |
|---|---|---|
| Nerezová oceľ | Vysoká odolnosť, hladké steny otvoru | Hromadná výroba |
| nikel | Vynikajúci uvoľňovací výkon | Komponenty s jemným rozstupom |
| Mosadz | Nižšie náklady | Krátkodobé užívanie |
Dizajn šablóny je rovnováhou medzi reguláciou objemu spájky a účinnosťou uvoľňovania pasty. Medzi kľúčové faktory dizajnu patria:
Pokročilí výrobcovia majú radiShenzhen Fanway Technology Co., Ltddodržiavajte pokyny IPC, aby ste zabezpečili optimálnu účinnosť prenosu pasty a dlhodobú opakovateľnosť procesu.
| Typ šablóny | Presnosť | náklady | Odporúčaný objem |
|---|---|---|---|
| Zarámované | Veľmi vysoká | Stredná | Veľkoobjemová výroba |
| Bezrámové | Vysoká | Nízka | Strednoobjemová výroba |
| Prototyp | Stredná | Veľmi nízka | Nízkoobjemové testovanie |
Šablóny SMT sa široko používajú v rôznych odvetviach vrátane spotrebnej elektroniky, automobilovej elektroniky, lekárskych zariadení, priemyselných riadiacich systémov a telekomunikácií. Každá aplikácia vyžadujúca presné nanášanie spájkovacej pasty sa spolieha na správne navrhnutú šablónu SMT.
Z pohľadu EEAT šablóny SMT demonštrujú:
Na čo sa používa šablóna SMT?
SMT šablóna sa používa na presné nanášanie spájkovacej pasty na dosky plošných spojov pred umiestnením súčiastok, čím sa zaisťujú spoľahlivé spájkované spoje.
Prečo záleží na hrúbke šablóny SMT?
Hrúbka šablóny riadi objem spájky; nesprávna hrúbka môže spôsobiť nedostatočné spájkovanie alebo premostenie defektov.
Ktorý typ šablóny SMT je najlepší pre sériovú výrobu?
Rámované šablóny SMT sú najlepšie pre sériovú výrobu kvôli ich stabilite a opakovateľnosti.
Ako často by sa mala šablóna SMT vymieňať?
Výmena závisí od používania, frekvencie čistenia a kvality materiálu, ale vysokokvalitné šablóny môžu vydržať desiatky tisíc cyklov.
Aké normy riadia návrh šablóny SMT?
IPC-7525 a IPC-A-610 sú všeobecne uznávané štandardy, ktoré riadia dizajn šablón a aplikáciu spájkovacej pasty.
