Prečo je profesionálna zostava PCB kritická pre úspech výroby elektroniky?

Najlepšie novinky: Trendy v zostave PCB

Zostaňte informovaní o najnovších trendoch vZostava PCBmôže pomôcť výrobcom prispôsobiť sa a inovovať. Tu sú niektoré z najviac vyhľadávaných - pre spravodajské titulky, ktoré odrážajú súčasné požiadavky na odvetvie:

Tieto titulky zdôrazňujú zameranie odvetvia na presnosť, efektívnosť, udržateľnosť a adaptabilitu na vznikajúce technológie, čo ukazuje, že profesionálna montáž PCB je o oveľa viac ako len o zostavovaní komponentov.

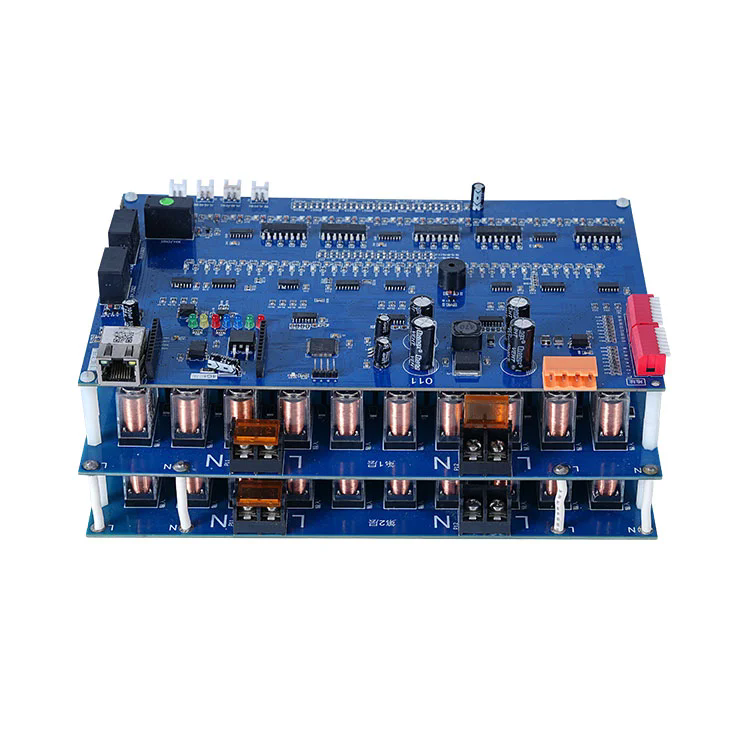

Čo je zostava PCB?

Zostava PCB, často skrátená ako PCBA, je proces montáže elektronických komponentov na dosku s tlačenými obvodmi na vytvorenie funkčného elektronického zariadenia. Samotná doska DPS je plochá doska vyrobená z vodivého materiálu, ako je sklolaminát, s vodivými dráhami (stopy) vyryté na jeho povrchu. Tieto stopy spájajú rôzne komponenty, čo umožňuje prúdenie elektrického prúdu a umožňuje zariadeniu vykonávať jeho zamýšľané funkcie.

Proces zostavy PCB sleduje výrobu holých PCB (známy ako výroba DPS) a zahŕňa niekoľko kľúčových krokov. Medzi ne patrí aplikácia spájkovacej pasty, umiestnenie komponentov, spájkovanie (buď prostredníctvom spájkovania vĺn alebo prerážanie), inšpekcia a testovanie. Každý krok si vyžaduje presnosť a pozornosť detailom, aby sa zabezpečilo, že komponenty sú správne umiestnené, bezpečne pripojené a fungujú podľa plánu.

Profesionálne služby Montáže PCB využívajú pokročilé vybavenie, ako napríklad automatizované stroje na výber - a - Place, tlačiarne spájkovacích pastov a automatizované systémy optickej kontroly (AOI), aby sa dosiahla vysoká úroveň presnosti a konzistentnosti. Je to obzvlášť dôležité, pretože elektronické zariadenia sú čoraz zložitejšie, s menšími komponentmi a vyššou hustotou zložiek.

Prečo záleží profesionálne zostavenie PCB

Zabezpečenie presnosti a presnosti
Moderné elektronické zariadenia často obsahujú malé komponenty, ako sú časti technológie Surface - Mount Technology (SMT) s veľkosťami meranými v milimetroch alebo dokonca v mikrometroch. Manuálna zostava týchto komponentov nie je len časom - náročná, ale aj náchylná na chyby, ako je nesprávne umiestnenie alebo poškodenie komponentov. Profesionálna zostava DPS používa automatizované vybavenie, ktoré dokážu umiestniť komponenty s vysokou mierou presnosti, čím sa zabezpečuje, že každá časť je umiestnená presne tam, kde musí byť. Táto presnosť je rozhodujúca pre udržiavanie integrity elektrických pripojení a zabezpečenie správnych funkcií zariadenia.
Splnenie štandardov kvality a spoľahlivosti
Elektronické zariadenia sa používajú v širokej škále aplikácií, od spotrebnej elektroniky po zdravotnícke vybavenie a letecké systémy. V mnohých z týchto aplikácií je spoľahlivosť prvoradá. Slabne zostavené PCB môže viesť k zlyhaniam zariadenia, ktoré môžu mať vážne následky, ako sú finančné straty, poškodenie reputácie alebo dokonca bezpečnostné riziká. Profesionálni poskytovatelia zostavy PCB dodržiavajú prísne štandardy kontroly kvality, ako sú ISO 9001, IPC - A - 610 (priemyselný štandard pre prijateľnosť zostavy PCB) a ISO 13485 (pre výrobu zdravotníckych pomôcok). Tieto normy zabezpečujú, aby proces montáže bol konzistentný a konečný produkt spĺňa prísne požiadavky na kvalitu a spoľahlivosť.
Optimalizácia nákladov a efektívnosti
Zatiaľ čo niektorí výrobcovia môžu zvážiť Zhromaždenie PCB v domácnosti, aby sa ušetrili náklady, profesionálne služby často ponúkajú z dlhodobého hľadiska lepšiu náklady - efektívnosť. Profesionálni zostavovatelia majú odborné znalosti, vybavenie a úspory z rozsahu na zefektívnenie procesu montáže, znižovanie odpadu a minimalizujú riziko chýb, ktoré môžu viesť k nákladnej prepracovaní. Okrem toho môžu získavať komponenty za konkurencieschopné ceny vďaka zavedeným vzťahom s dodávateľmi. To umožňuje výrobcom sústrediť sa na svoje základné kompetencie, ako je dizajn produktu a marketing, zatiaľ čo zložitú a špecializovanú úlohu zostavy PCB na odborníkov.
Prispôsobenie sa technologickým pokrokom

Elektronický priemysel sa neustále vyvíja a pravidelne sa objavujú nové technológie a typy komponentov. Profesionálni poskytovatelia zhromaždenia PCB investujú do výskumu a vývoja, aby zostali hore - do dátumu s týmto pokrokom. Majú znalosti a vybavenie na zvládnutie nových technológií, ako sú napríklad 3D balenie IC, flexibilné PCB a komponenty s vysokou frekvenciou, ktoré vyžadujú špecializované techniky montáže. Partnerstvom s profesionálnym zostavovateľom môžu výrobcovia zabezpečiť, aby boli ich výrobky vybudované pomocou najnovších metód montáže, pričom ich na trhu udržiavajú konkurencieschopné.

Ako funguje profesionálna zostava PCB

Aplikácia spájkovacej pasty

Prvým krokom v zostave PCB je aplikovanie spájkovacej pasty na doska DPS. Spájková pasta je zmesou malých častíc spájkovania a toku, ktorá pomáha čistiť kovové povrchy a propagovať spájkovanie. Pasta sa aplikuje pomocou šablóny, ktorá sa zhoduje s dizajnom PCB, čím sa zabezpečuje, že je uložená iba na vankúšiky, kde budú umiestnené komponenty. Automatizované tlačiarne spájkovacieho pasty používajú presný tlak a rýchlosť na zabezpečenie rovnomernej aplikácie pasty, čo je rozhodujúce pre zabezpečenie dobrých spájkovacích kĺbov.
Umiestňovanie komponentov
Po aplikovaní spájkovacej pasty sa komponenty umiestnia na DPS. Zvyčajne sa to robí pomocou automatizovaných strojov na výber - a - Place, ktoré dokážu zvládnuť širokú škálu veľkostí a typov komponentov, od veľkých komponentov otvorov po malé časti SMT. Stroje používajú systémy Vision na identifikáciu komponentov a zabezpečenie, aby boli umiestnené v správnej polohe s vysokou presnosťou. Na výrobu vysokého objemu môže byť na zvýšenie priepustnosti viaceré stroje použité v linke.
Spájkovanie
Po umiestnení komponentov sa DPS spája, aby sa zaistili komponenty na mieste. Pri zostave DPS sa používajú dva hlavné typy spájkovania: Spájkovanie a spájkovanie vĺn. Spájkovanie prerážky sa bežne používa pre komponenty SMT. DPS prechádza cez reflovú pešiu pešiu pec, kde sa teplota postupne zvyšuje, aby roztavila spájkovú pastu, ktorá sa potom stuhne pri ochladení PCB, čím vytvára silné spájkovacie spojy. Vlnové spájkovanie sa zvyčajne používa pre komponenty otvorov. DPS prechádza cez vlnu roztaveného spájkovania, ktorá vyplňuje otvory a tvorí spájkovacie spojy na spodnej strane dosky.
Inšpekcia a testovanie

Po spájkovaní sa DPS skontroluje, aby sa zabezpečilo, že komponenty sú správne umiestnené a spájkové kĺby sú vysokej kvality. Systémy automatizovanej optickej inšpekcie (AOI) používajú kamery a softvér na spracovanie obrazu na detekciu defektov, ako sú chýbajúce komponenty, nesprávne umiestnenie a spájkovacie mosty. V prípade zložitejších PCB sa môže inšpekcia X - lúča použiť na kontrolu spájkovacích spojov pod komponentmi, ktoré nie sú viditeľné voľným okom, ako sú napríklad polia s mriežkami (BGA).

Testovanie je tiež kritickou súčasťou procesu. Funkčné testovanie zahŕňa zapnutie DPS, aby sa zabezpečilo, že vykonáva svoje zamýšľané funkcie. In - Testovanie obvodu (IKT) kontroluje elektrické charakteristiky jednotlivých komponentov a pripojení, čo pomáha identifikovať poruchy, ako sú skraty alebo otvorené obvody.

Naše špecifikácie zostavy PCB

Ponúkame komplexnú škálu služieb montáže PCB, ktoré uspokoja rôzne potreby našich zákazníkov. Tu sú kľúčové špecifikácie našich profesionálnych riešení zostavovania PCB:

Parameter	Štandardná zostava SMT	Zostava zmiešanej technológie (SMT + až - diera)	Vysoká - presná zostava
Rozsah veľkosti komponentu	01005 (0,4 mm x 0,2 mm) až 50 mm x 50 mm	01005 do veľkých komponentov otvorov (do dĺžky do 100 mm)	008004 (0,2 mm x 0,1 mm) až 30 mm x 30 mm
Rozsah veľkosti PCB	50 mm x 50 mm až 500 mm x 500 mm	50 mm x 50 mm až 600 mm x 600 mm	30 mm x 30 mm až 400 mm x 400 mm
Maximálna hustota komponentov	2000 komponentov na meter štvorcový	1500 komponentov na meter štvorcový	3 000 komponentov na meter štvorcový
Spájkovacia technológia	Ohromujúci spájkovanie (8 - zóna rúry)	Prehýbanie spájkovania + vlny spájkovanie	Pokročilé prelomové spájkovanie s dusíkovou atmosférou
Inšpekčné metódy	AOI, manuálna vizuálna kontrola	AOI, X - Ray Inspection (pre BGAS), manuálna kontrola	AOI, 3D AOI, X - Ray Inspection, Automatizovaná kontrola konformného povlaku
Čas	Štandard: 5 - 7 dní; Express: 2 - 3 dni	Norma: 7 - 10 dní; Express: 3 - 5 dní	Norma: 10 - 14 dní; Express: 5 - 7 dní
Certifikácia	ISO 9001, IPC - A - 610 triedy 2	ISO 9001, IPC - A - 610 triedy 2 a 3, ISO 13485 (voliteľné)	ISO 9001, IPC - A - 610 triedy 3, AS9100 (pre Aerospace)
Maximálny objem výroby	100 000+ jednotiek mesačne	50 000+ jednotiek mesačne	30 000+ jednotiek mesačne

Všetky naše procesy zostavy PCB podliehajú prísnej kontrole kvality a na zabezpečenie spoľahlivosti a výkonu konečného produktu používame iba kvalitné materiály a komponenty. Ponúkame tiež riešenia na vlastné montáž, ktoré spĺňajú konkrétne požiadavky zákazníkov.

FAQ: Bežné otázky týkajúce sa zostavy PCB

Otázka: Aký je rozdiel medzi výrobou PCB a zostavou DPS?
Odpoveď: Výroba PCB je proces výroby na doske holých obvodov, ktorá zahŕňa vytvorenie substrátu, leptanie vodivých stôp, vŕtacie otvory a aplikovanie povrchových úprav. Na druhej strane zostava PCB je proces montáže elektronických komponentov na vyrobené PCB na vytvorenie funkčného obvodu. Stručne povedané, výroba vytvára „prázdnu“ dosku, zatiaľ čo montáž pridáva komponenty, aby fungovala.
Otázka: Ako si môžem vybrať správneho poskytovateľa služieb zostavy PCB?

Odpoveď: Pri výbere poskytovateľa služieb zostavovania DPS zvážte tieto faktory: ich skúsenosti a odborné znalosti pri riešení vášho konkrétneho typu PCB a komponentov; Ich procesy a certifikácie kontroly kvality (napríklad IPC - A - 610); ich výrobná kapacita a čas obratu na dodržiavanie vašich termínov; ich schopnosť zdroja komponentov za konkurencieschopné ceny a zabezpečiť ich kvalitu; a ich zákaznícka podpora a komunikácia vrátane pravidelných aktualizácií procesu montáže. Je tiež dobré požiadať o vzorky svojej práce na vyhodnotenie kvality z prvej ruky.

Profesionálna zostava PCB je základným kameňom úspešnej výroby elektroniky, ktorá zaisťuje, že vaše výrobky sú na trhu spoľahlivé, efektívne a konkurencieschopné. NaShenzhen Fanway Technology Co., Ltd.Špecializujeme sa na poskytovanie vysoko kvalitných služieb zostavovania PCB prispôsobených tak, aby vyhovovali jedinečným potrebám našich zákazníkov. So štátom - z - umeleckého vybavenia, tímom skúsených odborníkov a záväzkom k kvalite sme odhodlaní poskytovať výnimočné výsledky.

Kontaktujte násDnes sa dozviete viac o našich službách montážneho zariadenia PCB a o tom, ako môžeme pomôcť oživiť vaše elektronické výrobky.
