V našom každodennom živote sú elektronické výrobky všade. Od mobilných telefónov, televízorov až po domáce spotrebiče a hračky sú takmer neoddeliteľné od základného komponentu vo vnútri, tj PCB, známe tiež ako doska s tlačenými obvodmi. Funkciou PCB je poskytnúť elektronické komponenty elektronické pripojenie a podporu pre elektronické komponenty. Jednozmerná doska DPS je najzákladnejším a najbežnejším typom PCB.
Jednozmerná doska DPS, ako už názov napovedá, sa vzťahuje na dosku s iba jednou vrstvou vodivej medenej fólie na doske obvodov. Táto vrstva medenej fólie sa zvyčajne nachádza na jednej strane dosky obvodu, ktorá je pokrytá čiarami a vankúšikami na pripojenie komponentov. Druhou stranou je izolačný materiál, zvyčajne sklolaminát alebo iné plastové materiály, ktoré nie sú vodivé.
Pretože obvod má iba jednu vrstvu, na túto stranu sa sústredia aj všetky dizajn a zváranie obvodov. Vďaka tomu je jednovrstvový PCB jednoduchý v štruktúre, ľahko sa vyrába a má nízku cenu.
Aj keď sa elektronické zariadenia stávajú čoraz zložitejšími, jednostrannejšímiPCBStále zohráva dôležitú úlohu v mnohých výrobkoch. Najmä v zariadeniach s nízkymi požiadavkami na obvod a relatívne jednoduchými funkciami, napríklad:
Malé domáce spotrebiče, ako sú elektrické ventilátory a elektrické kanvice
LED svetelné dosky
Hračkárstvo
Ovládanie obvodov v zvukovom zariadení
Elektronické príslušenstvo, ako sú nabíjačky
Štruktúra obvodu týchto zariadení je zvyčajne relatívne jednoduchá a na uspokojenie potrieb je dostatočná jednostranná doska DPS.
Prvým sú nízke náklady. Vďaka svojej jednoduchej štruktúre a procesu zrelej výroby sú výrobné náklady na jednovrstvové DPS oveľa nižšie ako náklady na viacvrstvové dosky.
Druhý je jednoduché spracovanie. Nevyžaduje sa žiadny komplexný viacvrstvový laminačný proces a zapojenie a údržba sú relatívne jednoduché.
Tretia je vysoká stabilita. Pod predpokladom primeraného návrhu je miera zlyhania jednosmerných dosiek nízka, čo je vhodné pre základné vybavenie na dlhodobé použitie.
Samozrejme, jednostrannáPCBnie sú všemocní. Pretože je možné zapojiť iba jednu stranu, zapojenie je obmedzený, čo nie je vhodný pre zložitý alebo vysoký hustotný obvod.

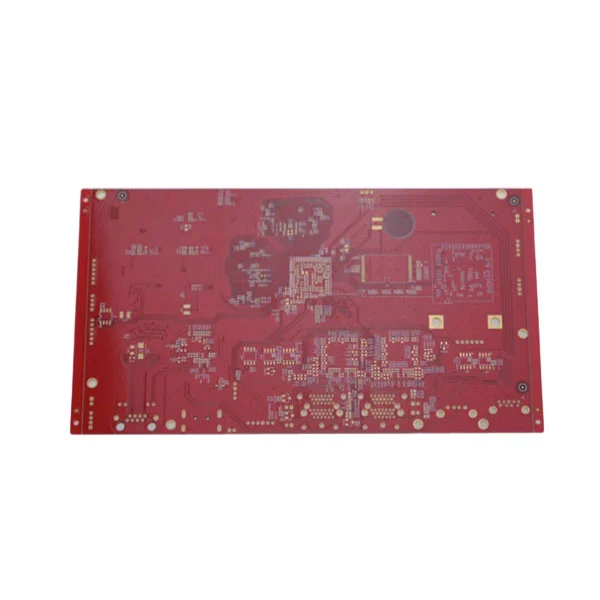

Ak elektronické výrobky potrebujú spracovať veľké množstvo signálov, majú viac funkcií alebo majú vysoké požiadavky na elektromagnetickú kompatibilitu, na splnenie potrieb sú potrebné dvojvrstvové alebo viacvrstvové PCB.
Jednoderná doska DPS je najzákladnejším a ekonomickejším typom dosky obvodov. Všeobecne sa používa v rôznych základných elektronických výrobkoch s jednoduchou štruktúrou, nízkou cenou a vysokou účinnosťou výroby. Aj keď sú jeho scenáre aplikácie obmedzené, v mnohých oblastiach je stále nevyhnutné.
Pre začiatočníkov alebo začínajúce elektronické projekty, výberjednosmerná doskaje veľmi nákladovo efektívna voľba. Pochopenie je prvým krokom na vstup do oblasti elektronickej výroby.
