Spoločnosť Fanway sa špecializuje na poskytovanie efektívnych a spoľahlivých služieb zostavovania DPS PCB, presne prispôsobené vašim jedinečným požiadavkám na urýchlenie úspechu vášho produktu.

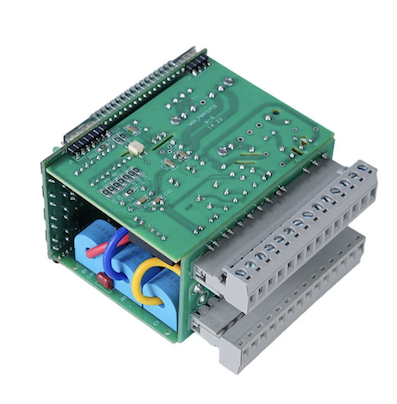

Zostava plošných spojov s vysokou hustotou PCB so službou balíka BGA od spoločnosti Fanway je vhodná pre procesory AI, telekomunikačné zariadenia, lekárske zariadenia a priemyselné ovládacie prvky. Balíky BGA sú vyrobené z kremíkovej matrice na spracovanie, prepojovacej vrstvy spájajúcej matricu so substrátom a poľa spájkovacej gule na spodnej strane, ktorá sa pripája k doske plošných spojov. Tento dizajn poskytuje vysokú hustotu pripojenia, krátke dráhy signálu pre lepší elektrický výkon, efektívny prenos tepla na dosku a funkciu samovyrovnávania počas spájkovania, ktorá koriguje drobné odchýlky umiestnenia. Naša služba riadi celý pracovný tok od podpory rozloženia PCB cez montáž a konečnú kontrolu.
Balíky BGA sa pripájajú k doske plošných spojov cez pole spájkovacích guľôčok na spodnej strane súčiastky. Počas procesu pretavenia sa všetky guľôčky spájky súčasne zahrievajú na teplotu topenia. Povrchové napätie roztavenej spájky ťahá súčiastku do presného zarovnania s doskami PCB, čím sa súčasne vytvárajú elektrické, mechanické a tepelné spojenia. Tento efekt samovyrovnávania kompenzuje menšie chyby umiestnenia a je dôvodom, prečo zostavy BGA môžu dosiahnuť vysoké výnosy napriek malým rozmerom rozstupov.
Balenie BGA je hlavnou voľbou pre špičkové čipy vďaka nasledujúcim výhodám.
Vysoká hustota
Podporuje stovky alebo tisíce pripojení v kompaktnom rozmere, čo umožňuje komplexné návrhy.
Špičkový elektrický výkon
Pochádza z krátkych prepojovacích ciest, ktoré znižujú indukčnosť a odpor a účinne minimalizujú skreslenie vysokofrekvenčného signálu pre RF a vysokorýchlostné aplikácie.
Lepší tepelný manažment
Vyskytuje sa preto, že guľôčky spájky vedú teplo do DPS efektívnejšie ako tradičné vodiče.
Efekt samovyrovnávania
Montáž dosiek plošných spojov na povrchovú montáž plošných spojov BGA znamená, že počas pretavenia povrchové napätie roztavenej spájky automaticky koriguje menšie odchýlky v umiestnení, čím sa zvyšuje výťažnosť zostavy.
Montáž dosky plošných spojov s vysokou hustotou s balíkom BGA je najnáročnejším segmentom montáže SMT. Každý krok vyžaduje presné ovládanie, aby sa dosiahli spoľahlivé spoje.
1. Dizajn dosky plošných spojov
Existujú dve možnosti. Doštičky NSMD nemajú na okrajoch doštičiek žiadnu spájkovaciu masku, čo poskytuje konzistentné rozmery a pevnejšie mechanické spoje. SMD podložky majú spájkovaciu masku, ktorá pokrýva okraje podložky, sústreďuje tepelné napätie a vedie k menšej efektívnej spájkovacej ploche. Pre vysokorýchlostné digitálne obvody sa uprednostňuje NSMD. Keď sa rozstup BGA zníži na 0,5 mm alebo menej, je nevyhnutná podložka via-in, pretože tradičný vejár psích kostí sa nezmestí. Pri plnení a pokovovaní je kritická rovinnosť. Nerovné povrchy vytvárajú počas pretavenia dutiny.
2. Návrh šablóny
Dizajn šablóny určuje objem spájkovacej pasty. Pre zostavy BGA s jemným rozstupom sú potrebné laserom rezané a elektricky leštené šablóny s kompenzáciou veľkosti otvoru. Pre BGA s rozstupom 0,4 mm je hrúbka šablóny zvyčajne 0,1 mm. Veľkosť a tvar otvoru sú upravené tak, aby sa dosiahol správny objem pasty pre každú veľkosť gule BGA.
3. Umiestnenie
Komponenty BGA sa umiestňujú pomocou automatizovaného zariadenia typu pick-and-place so zarovnaním pohľadu. Presnosť umiestnenia +/- 0,03 mm zaisťuje zarovnanie každej spájkovacej guľôčky so zodpovedajúcou podložkou.
4. Spájkovanie pretavením
Profil pretavenia je najdôležitejším parametrom v zostave BGA. Profil pozostáva zo štyroch etáp. Predhrievanie využíva rýchlosť nábehu 1 až 3 °C za sekundu, čím sa znižuje teplotný rozdiel medzi BGA a PCB, aby sa zabránilo deformácii. Namáčanie drží pri teplote 150 až 200 °C po dobu 60 až 90 sekúnd, čím sa aktivuje tok a odstránia sa oxidy. Reflow dosahuje maximálnu teplotu 235 až 245 °C pre bezolovnatý SAC305, s časom nad likvidom 60 až 90 sekúnd. Chladenie využíva rýchlosť chladenia 2 až 4 °C za sekundu, čím sa zjemňuje štruktúra zŕn pre lepšiu únavovú životnosť. Teploty pod minimom spôsobujú studené spoje. Teploty nad maximom poškodzujú vnútornú štruktúru BGA komponentu.
Zostava plošných spojov PCB s vysokou hustotou so službou BGA Package od Fanway zahŕňa nasledujúce technické možnosti.
Rozsah veľkostí BGA: Zostavenie BGA komponentov od 1x1mm do 50x50mm, pokrývajúce micro BGA pre prenosné zariadenia a veľké telo FCBGA pre vysoko výkonné procesory.
Veľkosť rozstupu: Minimálny rozstup 0,4 mm s presnosťou umiestnenia +/- 0,03 mm. Rozstupy pod 0,4 mm sa vyhodnocujú prípad od prípadu.
Počet vrstiev dosky: Montážna podpera pre dosky od 1 do 108 vrstiev, pokrývajúca jednoduché obojstranné dosky cez zložité zadné dosky s vysokým počtom vrstiev.
Hrúbka dosky: Podporuje hrúbku dosky od 0,2 mm do 10,0 mm, pokrýva ohybné obvody cez pevné zadné dosky.
Podpora pasívnych komponentov: Zostavuje pasívne súčiastky až po 01005 a 0201 spolu s BGA balíkmi na tej istej doske.
Spájkovacie guľôčky: Podporuje olovnaté aj bezolovnaté spájky.
certifikácie: ISO9001, ISO14001, ISO13485, RoHS, IPC.
Montáž BGA PCB je nevyhnutná pre aplikácie vyžadujúce vysokú hustotu I/O, integritu signálu a tepelný výkon. Zostava plošných spojov PCB s vysokou hustotou s balíkom BGA slúži týmto kľúčovým sektorom.
AI a vysokovýkonná výpočtová technika: GPU, akcelerátory AI a serverové procesory používajú veľké balíky FCBGA s tisíckami pripojení.
Telekomunikácie: Čipy v základnom pásme 5G, sieťové procesory a prepínacie ASIC vyžadujú na vysokorýchlostný prenos dát BGA s jemným rozstupom.
Lekárske pomôcky: Diagnostické zobrazovacie zariadenia, pacientske monitory a prenosné lekárske prístroje používajú BGA pre kompaktnú a spoľahlivú elektroniku.
Priemyselná kontrola: PLC, motorové pohony a automatizačné riadiace jednotky používajú BGA na spracovanie a komunikačné funkcie.
Spotrebná elektronika: Smartfóny, tablety a nositeľné zariadenia používajú micro BGA pre dizajn s obmedzeným priestorom.
Zariadenie na presné umiestnenie
Presnosť umiestnenia +/- 0,03 mm podporuje BGA s jemným rozstupom až do 0,4 mm.
Riadené profilovanie reflow
Viaczónové pretavovacie pece umožňujú presné tepelné profily pre rôzne typy obalov BGA a spájkovacie zliatiny.
Röntgenová kontrola
2D a 3D röntgenové systémy overujú kvalitu spoja pre každé BGA na každej doske.
Prepracovanie a prebalenie BGA
Vyhradené stanice na prepracovanie s kontrolovanými tepelnými profilmi vykonávajú odstraňovanie BGA, čistenie podložiek, prebalovanie a výmenu podľa noriem IPC-7711/7721.
Podpora dizajnu
Konzultácia rozloženia PCB pre optimalizáciu smerovania BGA vrátane odporúčaní návrhu podložky a stratégií cez-in-pad.
Kompletný servis
Od optimalizácie rozloženia dosiek plošných spojov cez získavanie komponentov, montáž, kontrolu a prepracovanie, to všetko cez jediné kontaktné miesto.
Certifikácie
ISO9001, ISO14001, ISO13485, RoHS, IPC, s montážnymi procesmi v súlade s normami IPC-A-610 a IPC-7095.
Fanway poskytuje prispôsobenú zostavu plošných spojov s vysokou hustotou PCB so službami balíka BGA prispôsobených špecifickým požiadavkám na dizajn a výrobu.
Podpora dizajnuNáš inžiniersky tím s vami spolupracuje počas fázy rozloženia PCB na optimalizácii návrhu podložky prostredníctvom umiestnenia a smerovania vejárovitých výstupov pre balíčky BGA, čím sa znižuje riziko problémov s montážou pred začatím výroby.
Súrcing komponentovZaoberáme sa obstarávaním komponentov BGA prostredníctvom autorizovaných dodávateľských reťazcov, pričom zaisťujeme autentickosť a sledovateľnosť. Pre komponenty s dlhými dodacími lehotami alebo stavom po skončení životnosti poskytujeme alternatívne odporúčania.
Možnosti montážeSlužby zahŕňajú montáž prototypov, sériovú výrobu, prepracovanie, prebalenie a výmenu komponentov. Prispôsobíme sa vášmu štádiu projektu a požiadavkám harmonogramu.
Prispôsobené testovanieSkúšobné protokoly sú definované pre každý projekt, nie sú aplikované jednotne. Kontrolu a testovanie prispôsobujeme konkrétnemu typu balenia BGA, zložitosti dosky a požiadavkám aplikácie.
Balenie a dodanieDosky sú vyčistené, potiahnuté, ak je to špecifikované, zabalené podľa noriem ESD a odoslané s úplnou dokumentáciou o vysledovateľnosti na vami určené miesto.
Otázka: Aký je minimálny rozstup BGA, ktorý môže Fanway zostaviť?
Odpoveď: Fanway štandardne podporuje zostavu BGA až do rozstupu 0,4 mm. Rozstupy pod 0,4 mm sa vyhodnocujú prípad od prípadu.
Otázka: Poskytuje Fanway konštrukčnú podporu pre zostavu BGA?
A: Áno. Fanway poskytuje konzultáciu rozloženia PCB pre optimalizáciu smerovania BGA, vrátane odporúčaní týkajúcich sa dizajnu podložky, vypĺňania cez-in-pad a stratégií ventilátora.
Otázka: Aký je typický čas obrátky pri montáži BGA?
Odpoveď: Prototypové zostavy BGA sa zvyčajne odosielajú do 5 až 7 pracovných dní. Objemové objednávky sú naplánované na základe dostupnosti komponentov a zložitosti dosky. K dispozícii sú zrýchlené služby.
Otázka: Môže Fanway prepracovať BGA, ktoré zlyhalo?
A: Áno. Fanway poskytuje odstránenie BGA, čistenie podložiek, prebalenie a výmenu pomocou vyhradených prepracovacích staníc s kontrolovanými tepelnými profilmi. Prepracovanie sa vykonáva podľa noriem IPC-7711/7721.
Otázka: Aké typy balíkov BGA podporuje Fanway?
Odpoveď: Fanway podporuje balíčky PBGA, CBGA, FCBGA, Micro BGA a LGA, ako aj µBGA, CTBGA, CABGA, CVBGA a VFBGA.
