Flexibilné dosky s tlačenými obvodmi (FPC PCB) sú v centre dnešného rýchlo sa rozvíjajúceho elektronického priemyslu. Keď sa zariadenia zmenšujú, ľahšie a silnejšie,FPC PCBTechnológia sa objavila ako kritické riešenie na dosiahnutie kompaktných návrhov bez ohrozenia výkonu. Po ponorení hlboko do materiálnych špecifikácií, parametrov výkonnosti a pokročilých výrobných techník vám poskytneme jasné pochopenie ich výhod a pomôžeme vám robiť informované rozhodnutia pre váš ďalší projekt.

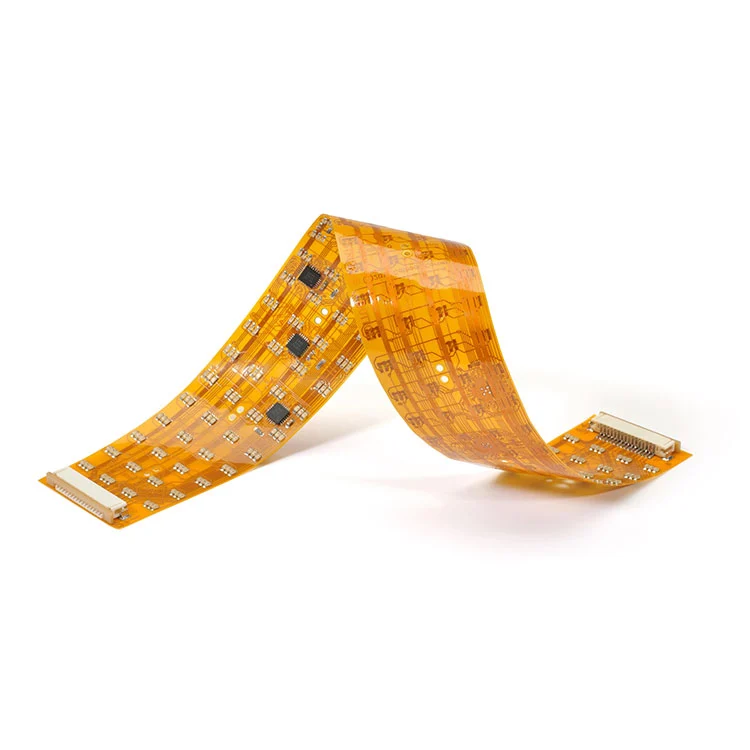

FPC PCB (flexibilná doska s tlačenými obvodmi) je vysoko prispôsobivý elektronický prepojenie vyrobený z tenkých flexibilných materiálov. Na rozdiel od tradičných tuhých PCB sa môžu FPC ohýbať, zložiť a skrútiť, čo umožňuje výrobcom navrhovať menšie a ľahšie zariadenia bez kompromisov v oblasti elektrického výkonu.
Štruktúra zvyčajne obsahuje:
Základný materiál: polyimid (PI) alebo polyester (PET) film pre flexibilitu.
Vodivé vrstvy: medená fólia pre efektívny prenos prúdu.
Adhezívna vrstva: Zaisťuje silné spojenie medzi meďou a substrátom.
Ochranné prekrytie: Poskytuje izoláciu a mechanickú ochranu.
FPC PCB funguje ako tradičné DPS, ale ponúka mechanickú flexibilitu. Pri integrácii do zariadenia môže spájať rôzne elektronické komponenty medzi dynamickými alebo obmedzenými priestormi. Napríklad v smartfónoch pripájajú FPC PCB hlavnú dosku k displeji mechanizmami závesu pri zachovaní stabilného prenosu signálu.
FPC PCB spoločnosti Fanway sú navrhnuté s ohľadom na presnosť a spoľahlivosť. Nižšie je uvedený prehľad základných špecifikácií:
| Parameter | Špecifikácia | Opis |
|---|---|---|
| Základný materiál | Polyimid / PET | Zaisťuje trvanlivosť a vysokú flexibilitu |
| Hrúbka medi | 1oz / 2oz | Zvláda rôzne súčasné kapacity |
| Počet vrstiev | 1–6 vrstvy | Podporuje jednoduché zložité návrhy obvodov |
| Povrchová úprava | ENIG / OSP / HASL | Chráni meď a zlepšuje spájanie |
| Min. Šírka stopy | 0,05 mm | Umožňuje smerovanie obvodov s vysokou hustotou |
| Min. Veľkosť diery | 0,1 mm | Vhodné pre aplikácie mikro-VIA |
| Prevádzková teplota. | -40 ° C až +150 ° C | Vykonáva spoľahlivo v extrémnych prostrediach |
| Polomer | Nízko ako 1 mm | Ideálne pre dynamické scenáre ohýbania |
| Riadenie impedancie | ± 10% tolerancia | Zaisťuje stabilnú integritu signálu |
Vďaka týmto parametrom sú FPC PCB ideálne pre priemyselné odvetvia, ktoré požadujú miniaturizáciu, flexibilitu a trvanlivosť.
Jedinečné výhody PCB FPC viedli k rozsiahlemu prijatiu vo viacerých odvetviach:
Smartfóny a tablety: Kompaktné prepojenia medzi displejmi, batériami a procesormi.
Nositeľné zariadenia: Ultra tenké FPC poskytujú bezproblémovú integráciu hodiniek, fitness sledovačov a náhlavných súprav VR.
NAPLATÉ A HERNÁ HRÁVKY: Flexibilné obvody s vysokou hustotou zlepšujú spoľahlivosť signálu v tesných krytoch.
ADAS & Infotainment: Flexibilné PCB zabezpečujú stabilné pripojenia v obmedzených priestoroch na prístrojovej doske.
Systémy osvetlenia LED: Zvýšená tepelná odolnosť podporuje vysokovýkonné automobilové osvetlenie.
Správa batérií: PCB FPC odolávajú fluktuácii vibrácií a teploty v EV.
Diagnostické zobrazovacie zariadenia: Flexibilné návrhy podporujú kompaktné lekárske skenery.
Nositeľné zdravotné monitory: Ľahké a biokompatibilné obvody umožňujú vzory priateľské k pacientovi.
Chirurgické nástroje: Vysoká spoľahlivosť FPCS Power Precision Instruments v minimálne invazívnych operáciách.
Robotika a automatizácia: Dynamická schopnosť ohýbania umožňuje integráciu do robotických zbraní.
Aerospace Instruments: Extrémna teplota odporu zaisťuje dlhodobú spoľahlivosť.
Riešenia 5G a IoT: vysokorýchlostný prenos signálu podporuje siete novej generácie.
FPC PCB poskytuje niekoľko výhod, vďaka ktorým sú nevyhnutné v pokročilej elektronike:
Nahradením objemných káblových zväzkov FPC výrazne znižujú celkovú veľkosť a hmotnosť zariadenia.
Ohývajú sa, zložia a krútia sa bez straty výkonu, čo umožňuje kompaktné rozloženie v zložitých zostavách.
S menším počtom bodov prepojenia a spájkovacích kĺbov minimalizujú riziká zlyhania a zlepšujú dlhovekosť.
Navrhnuté tak, aby odolali extrémnym environmentálnym podmienkam, sú ideálne pre automobilové, letecké a priemyselné aplikácie.
Kontrolovaná impedancia zaisťuje efektívny, stabilný a spoľahlivý vysokofrekvenčný výkon signálu.
Výroba vysoko kvalitných PCB FPC zahŕňa špičkové technológie:
Laserové vŕtanie: Dosahuje ultra jemné mikropodniky pre vzájomné prepojenia s vysokou hustotou.
Automatická optická inšpekcia (AOI): Zabezpečuje výrobu bez defektov a konzistentnú kvalitu.
Elektroplatné procesy: Zvyšuje adhéziu medi a trvanlivosť.
Aplikácia CoverLay & Overlay: Poskytuje ďalšiu ochranu pred mechanickým napätím.
Testovanie riadenia impedancie: Zaručuje stabilný výkon signálu pre vysokorýchlostné obvody.
Odpoveď: Hlavný rozdiel spočíva v flexibilite. Pevné PCB sú pevné a používané v statických zostavách, zatiaľ čo PCB FPC sa môžu ohýbať, zložiť a skrútiť bez poškodenia, čím sú vhodné pre dynamické alebo kompaktné prostredia, ako sú smartfóny, nositeľné dosky a automobilové prístrojové panely.
Odpoveď: Vysoko kvalitné PCB FPC, ako napríklad tie, ktoré vyrába spoločnosť Fanway, sú navrhnuté tak, aby odolali extrémnym podmienkam. Pri prevádzkovej teplote sa pohybujú od -40 ° C do +150 ° C a zvýšené vibračné odpory môžu spoľahlivo vykonávať viac ako 10 rokov v náročných aplikáciách, ako je automobilová elektronika a letecký prístrojový prístroj.
S desaťročiami odborných znalostí vo výrobe flexibilných obvodov,FanúšikPoskytuje vysoko presné, spoľahlivé a prispôsobiteľné riešenia FPC PCB. Naše pokročilé výrobné zariadenia, prísna kontrola kvality a inovatívne inžinierstvo nám umožňujú dodávať výrobky, ktoré spĺňajú vyvíjajúce sa požiadavky odvetví na celom svete.
Či už potrebujete jednovrstvový prototyp alebo viacvrstvové flexibilné riešenie pre vysokofrekvenčné aplikácie, Fanway zaisťuje, že každá doska obvodu je optimalizovaná pre výkon, spoľahlivosť a nákladovú efektívnosť.
Ak hľadáte integráciu riešení PCB FPC do svojich produktov,Kontaktujte násDnes prediskutujte svoje požiadavky na projekt. Náš inžiniersky tím je pripravený pomôcť vám dosiahnuť návrhy novej generácie pomocou špičkovej technológie.
