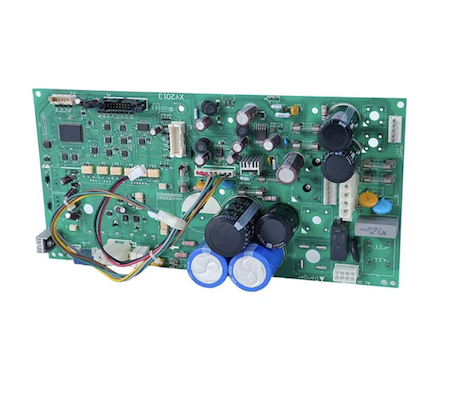

Rýchla výroba a montáž PCB na kľúč pre prototypy

Služba Rapid Turnkey PCB Manufacturing and Assembly for Prototypes od Fanway je vytvorená pre inžinierske tímy, ktoré potrebujú dosky pripravené na výrobu bez réžie správy samostatných dodávateľských reťazcov. Pokiaľ ide o produkt, výrobné možnosti Fanway zahŕňajú komplexné viacvrstvové konštrukcie, HDI, rigid-flex a RF dizajny s materiálovými možnosťami od štandardných FR-4 až po vysokovýkonné substráty pre náročné aplikácie. Na strane služieb model na kľúč konsoliduje získavanie komponentov, výrobu, montáž a testovanie PCB do jedného zodpovedného pracovného postupu, čím sa eliminujú oneskorenia pri koordinácii a obstarávacie riziká. Vďaka certifikátom ISO9001, ISO13485 a IATF16949 si Fanway udržiava konzistentnú kvalitu naprieč prototypmi a objemovými objednávkami, ponúka flexibilné množstvá a spoľahlivé termíny dodávok. Kompletná zostava PCB na kľúč pre rýchle prototypovanie poskytuje hotové, testované dosky prostredníctvom jedného kontaktného bodu, čím zabezpečuje predvídateľné vykonanie projektu od začiatku do konca.

Kto môže mať úžitok z montáže na kľúč?

Táto služba rýchlej výroby a montáže PCB na kľúč pre prototypy je vhodná najmä pre:

Startupy a hardvérové ​​tímy v počiatočnom štádiu Obmedzené zdroje sťažujú riadenie viacerých dodávateľov. Montáž na kľúč umožňuje týmto tímom zamerať sa skôr na dizajn a validáciu než na logistiku dodávateľského reťazca.

Projekty výskumu a vývoja citlivé na čas Integrované plánovanie skracuje celkový cyklus od návrhu až po hotové dosky, čo umožňuje rýchlejšie prototypovanie a iteráciu.

Projekty so zložitými kusovníkmi  Keď súčiastka obsahuje veľa typov komponentov, súčiastok s dlhou dodacou dobou alebo položiek na konci životnosti, jediný dodávateľ môže efektívnejšie riadiť riziká obstarávania.

Tímy bez zavedených nákupných systémov Univerzitným laboratóriám, výskumným ústavom a začínajúcim hardvérom často chýba infraštruktúra na kvalifikáciu a správu viacerých predajcov.

Čo zahŕňa kompletný servis na kľúč?

Kontrola kusovníka a analýza životného cyklu komponentov: Kusovník je kontrolovaný na prítomnosť dlhých, zastaraných alebo ťažko dostupných komponentov. Odporúčania pre alternatívy sa poskytujú pred začatím obstarávania.

Výroba DPS: Holé dosky sa vyrábajú podľa špecifikácií Gerber, podporujú širokú škálu počtov vrstiev, hrúbok, veľkostí panelov a povrchových úprav, vrátane HDI, vysokofrekvenčných materiálov a ťažkej medi.

Zdroj komponentov: Všetky diely sú obstarávané od autorizovaných distribútorov a franšízových zástupcov, čím je zaručená pravosť a sledovateľnosť. Nepoužívajú sa žiadne komponenty zo šedého trhu.

Zostava PCB: Umiestňovanie SMT, spájkovanie cez otvory a montáž zmiešanou technológiou sa vykonávajú pomocou pokročilého vybavenia, ktoré manipuluje s BGA s jemným rozstupom, malými pasívmi a lisovanými konektormi na rovnakej doske.

Testovanie a kontrola kvality: Každá doska prechádza kontrolou a testovaním podľa konštrukčných požiadaviek, vrátane optickej kontroly, röntgenu na skryté spoje, testovania v obvode, funkčného testovania a podľa potreby zapálenia. Testovacie plány sú prispôsobené, nie univerzálne.

Balenie a dodanie: Dosky sú vyčistené, potiahnuté, ak je to špecifikované, zabalené podľa noriem ESD a odoslané s úplnou dokumentáciou o vysledovateľnosti.

Výhody produktu

Flexibilné množstvo objednávok

Či už ste začínajúci výrobca, ktorý vyrába niekoľko prototypových jednotiek, alebo veľký výrobca vyžadujúci tisíce dosiek mesačne, naše služby prispôsobíme vašim potrebám. Pre špeciálne požiadavky sú k dispozícii prispôsobené možnosti montáže.

Kontrola kvality počas celého procesu

Od získavania komponentov až po dodanie konečného produktu sa každý krok riadi procesmi kontroly kvality v súlade s normou ISO9001. Prichádzajúce diely sú overené podľa špecifikácií; Rýchla výroba a montáž PCB na kľúč pre prototypy sú monitorované a zaznamenávané; hotové dosky sú pred odoslaním skontrolované. Cieľom je, aby sa na vašu výrobnú linku nedostali žiadne chyby.

Technická podpora a pomoc DFM

Náš inžiniersky tím je k dispozícii na riešenie technických problémov od návrhu až po výrobu. Naša služba Design for Manufacturability vám pomôže optimalizovať rozloženie, znížiť výrobné náklady a zvýšiť efektivitu výroby. Včasné zachytenie problémov s dizajnom zabráni neskoršiemu nákladnému prepracovaniu.

Fanway Proces montáže PCB na kľúč

1. Nahrajte súbory dizajnu : Odošlite súbory Gerber, kusovník a súradnice vyberania a umiestňovania prostredníctvom zabezpečeného online portálu.

2. DFM analýza a cenová ponuka : Technika skontroluje súbory do 24 hodín, identifikuje akékoľvek problémy s vyrobiteľnosťou a poskytne komplexnú cenovú ponuku.

3. Výroba a testovanie : Výroba, montáž a kontrola sa vykonávajú podľa špecifikácií s kontrolou kvality v každej fáze.

4. Globálne doručenie : Hotové dosky sú bezpečne zabalené a odoslané na určené miesto so sledovaním a colnou podporou.

Čo potrebujete na spustenie projektu na kľúč?

1. Súbory Gerber  Na výrobu dosiek plošných spojov, ktoré obsahujú všetky medené vrstvy, údaje o vŕtaní, spájkovaciu masku a sieťotlač.

2. Kusovník (BOM) Kompletný zoznam komponentov s číslami dielov výrobcu, referenčnými označeniami, množstvami a podrobnosťami o balení. Dôkladný kusovník minimalizuje chyby pri obstarávaní.

3. Vyberte a umiestnite súbor Poskytuje súradnice X/Y a uhly rotácie pre umiestnenie SMT, čím zaisťuje presnú montáž.

FAQ

Otázka: Aký je rozdiel medzi montážou na kľúč a odoslanou montážou?
Odpoveď: Pri montáži na kľúč dodáva dodávateľ všetky komponenty a riadi celý dodávateľský reťazec. V konsignačnej montáži dodáva komponenty zákazník. Na kľúč šetrí obstarávacie úsilie, znižuje riziko a často znižuje náklady prostredníctvom hromadného nákupu.

Otázka: Ako dlho zvyčajne trvá rýchla výroba a montáž PCB na kľúč pre prototypy?
Odpoveď: Prototypy so štandardnými komponentmi sa zvyčajne odosielajú do 1 až 3 dní. Objemové objednávky zvyčajne trvajú 10 až 20 pracovných dní v závislosti od dodacích lehôt komponentov a zložitosti dosky. K dispozícii sú zrýchlené možnosti.

Otázka: Sú komponenty získavané len od autorizovaných distribútorov?
A: Áno. Všetky diely sú obstarávané od autorizovaných kanálov, ako sú Mouser, DigiKey, Arrow a franšízových agentov. Diely sú vysledovateľné k pôvodným výrobcom a nepoužívajú sa žiadne komponenty zo šedého trhu alebo falošné komponenty.

Otázka: Aké testovanie sa vykonáva na zostavených doskách?
Odpoveď: Testovanie je prispôsobené podľa dizajnu. Zvyčajne zahŕňa optickú kontrolu, röntgen pre BGA, testovanie v obvode, funkčné testovanie a podľa potreby zapálenie. Plán testovania sa zameriava na to, čo je dôležité pre konkrétnu aplikáciu.

Otázka: Existuje minimálne množstvo objednávky?
Odpoveď: Nie. Objednávky začínajú od 1 kusu pre prototypy a siahajú po veľkosériovú výrobu bez minimálnych obmedzení.

Ste pripravení zjednodušiť výrobu PCB? Pošlite súbory Gerber a kusovník technickému tímu. Komplexná cenová ponuka a kontrola DFM budú poskytnuté do 24 hodín.
