Od dizajnu PCB až po hromadnú výrobu poskytuje Fanway rýchle výrobné služby PCB ako jednotlivé riešenia na riešenie vašich rozmanitých požiadaviek na projekt a urýchľuje váš čas na trh.

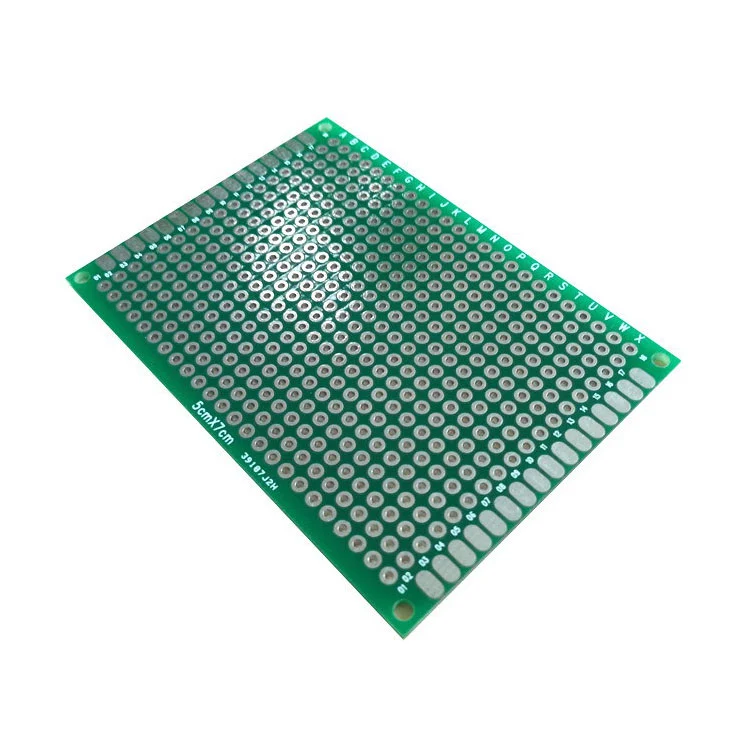

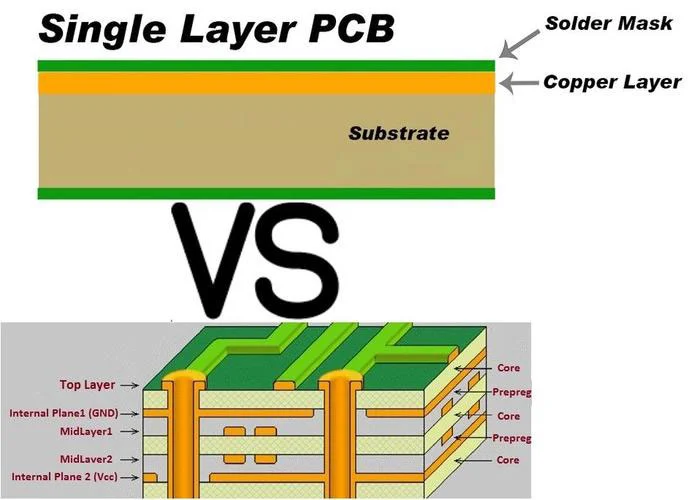

Jednohradná doska DPS, známa tiež ako jednostranná doska s tlačenými obvodmi, je najjednoduchšia forma dizajnu PCB. Pozostáva z jednej vodivej vrstvy medi laminovanej na nevodivom substráte (ako je FR-4), s komponentmi namontovanými na jednej strane a stopami smerovanými na opačnej strane. Najlepšie riešenie pre obvody s nízkym komplexom sa široko používa v spotrebnej elektronike, zdrojoch a priemyselných kontrolách kvôli svojmu cenovo dostupnému a rýchlemu výrobnému procesu.
Jednodávky DPS s nižšími nákladmi na materiál a výroby v porovnaní s viacvrstvovými návrhmi.
Jednoduchý proces znižuje dodaciu lehotu, pretože nie je potrebné lamináciu a vŕtanie.
Minimálne riziko vyradenia vrstvy.
24/7 online odborníci vždy pripravení vám pomôcť.
| Parameter | Typický rozsah |
| Hrúbka dosky | 0,4 mm až 3,2 mm |
| Hrúbka medi | 1/2 oz až 3 oz |
| Minimálna šírka stopy | 0,2 mm (8 miliónov) |
| Minimálny otvor | 0,3 mm (12 miliónov) |
| Povrchová úprava | Hasl, osp, enight |
| Prevádzková teplota | -50 ° C až +105 ° C (závislá od materiálu) |
| Výhody | Obmedzenia |
| ✔ Ultra nízky náklady | ❌ Žiadna viacvrstvová alebo prostredníctvom podpory |
| ✔ Ľahko opraviť/upraviť | ❌ Obmedzená hustota smerovania |
| ✔ Rýchly čas obratu | ❌ Nevhodné pre vysokofrekvenčné vzory (> 100 MHz) |
| ✔ Ľahké a kompaktné | ❌ Nižší tepelný výkon |
Príprava materiálu:Jednostranný laminát meďnatého.
Leptanie:Odstráňte nežiaduce meď a vytvorte stopy.
Vŕtanie:Vytvorte otvory pre komponenty priechodných otvorov.
Spájkavá maska a hodinky:Aplikujte ochranné povlaky a značky.
Povrchová úprava:Možnosti zahŕňajú HASL (vyrovnanie spájkovania horúceho vzduchu) alebo OSP.
Spotrebná elektronika:Kalkulačky, LED osvetlenie, hračky.
Energetické systémy:Prevodníci AC/DC, relé.
Priemyselné kontroly:Senzory, riadiaci motorov.
