Vysokofrekvenčné PCBhrá rozhodujúcu úlohu v moderných elektronických systémoch, kde sa o integrite signálu, nízkej strate a stabilnom výkone nedá vyjednávať. Zákazníci často zápasia s výberom materiálu, degradáciou signálu, riadením impedancie a spoľahlivosťou výroby, od komunikácie 5G a automobilového radaru až po letecký priemysel, lekárske zobrazovanie a pokročilé RF zariadenia. Tento podrobný sprievodca vysvetľuje, čo je to vysokofrekvenčná doska plošných spojov, ako funguje, prečo je dôležitá a ako si vybrať správne riešenie pre náročné aplikácie. Tento článok, ktorý vychádza zo skutočných výrobných skúseností od Shenzhen Fanway Technology Co., Ltd., poskytuje praktické poznatky, ktoré pomôžu inžinierom, nákupcom a osobám s rozhodovacou právomocou znížiť riziko, kontrolovať náklady a dosiahnuť dlhodobú stabilitu výkonu.

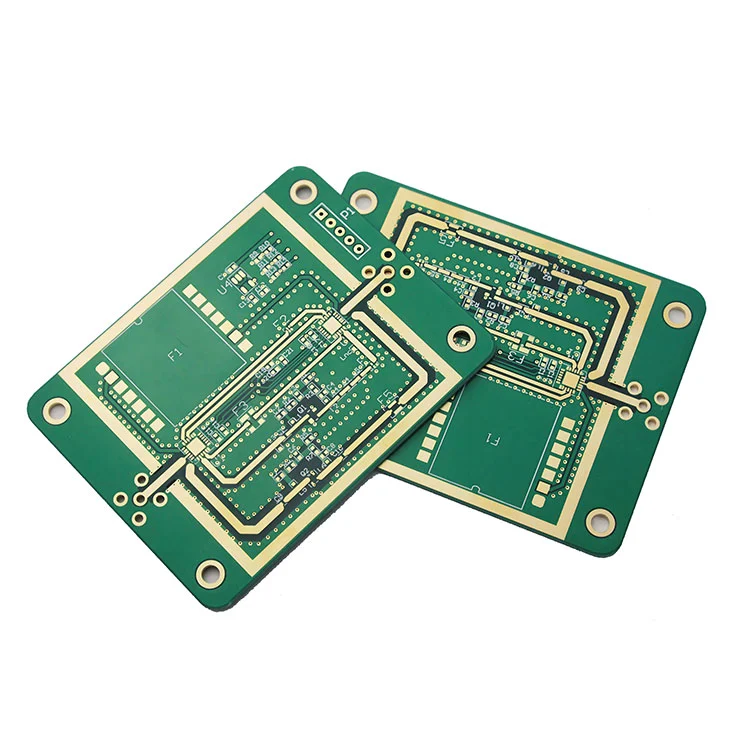

Vysokofrekvenčná doska plošných spojov je doska s plošnými spojmi špeciálne navrhnutá na prenos signálov typicky nad 1 GHz s minimálnymi stratami, skreslením alebo rušením. Na rozdiel od štandardných dosiek FR-4 vyžadujú návrhy vysokofrekvenčných dosiek plošných spojov špecializované materiály, prísnejšie riadenie procesu a pokročilé inžinierske znalosti.
Ako sa rýchlosť signálu zvyšuje a zariadenia sa stávajú kompaktnejšími, bežné riešenia PCB často nespĺňajú očakávania týkajúce sa výkonu. Tu sa technológia vysokofrekvenčných PCB stáva nevyhnutnou. Spoločnosť Shenzhen Fanway Technology Co., Ltd strávila roky zdokonaľovaním výrobných procesov, aby zabezpečila konzistentný výkon v zložitých vysokofrekvenčných prostrediach.
Moderné elektronické systémy vo veľkej miere závisia od vysokorýchlostného prenosu signálu. Akákoľvek nestabilita, nesúlad impedancie alebo dielektrická strata môžu viesť k zlyhaniu systému. Vysokofrekvenčné riešenia PCB riešia tieto problémy tým, že ponúkajú riadené dielektrické vlastnosti, stabilný tepelný výkon a vynikajúcu integritu signálu.
Spoločnosti spolupracujúce so spoločnosťou Shenzhen Fanway Technology Co., Ltd.
Mnoho zákazníkov sa stretáva s opakujúcimi sa problémami pri získavaní alebo navrhovaní vysokofrekvenčných PCB produktov. Pochopenie týchto bolestivých bodov je prvým krokom k efektívnym riešeniam.
Spoločnosť Shenzhen Fanway Technology Co., Ltd rieši tieto problémy prostredníctvom prísneho výberu materiálov, vlastného testovania a úzkej spolupráce so zákazníkmi počas fázy návrhu.
Základný princíp vysokofrekvenčného PCB spočíva v minimalizácii straty signálu a rušenia. To sa dosahuje pomocou optimalizovaných dielektrických materiálov, presnej geometrie stopy a pokročilých techník laminácie.
Pri vysokých frekvenciách môžu aj menšie konštrukčné chyby spôsobiť odrazy, presluchy alebo nadmernú tvorbu tepla. Spoločnosť Shenzhen Fanway Technology Co., Ltd využíva simulačné preskúmania dizajnu a kontrolované výrobné procesy na zmiernenie týchto rizík.
Výber materiálu je jedným z najdôležitejších aspektov návrhu vysokofrekvenčných dosiek plošných spojov. Každý materiál ponúka iné elektrické a mechanické vlastnosti.
Vďaka úzkej spolupráci s poprednými dodávateľmi materiálov zabezpečuje spoločnosť Shenzhen Fanway Technology Co., Ltd stálu kvalitu a predvídateľný výkon.
Navrhovanie vysokofrekvenčnej dosky plošných spojov vyžaduje starostlivú pozornosť k detailom. Medzi kľúčové faktory patrí šírka stopy, rozstup, stratégia uzemnenia a vrstvenie.
Dizajnérske tímy podporované spoločnosťou Shenzhen Fanway Technology Co., Ltd ťažia z technickej spätnej väzby, ktorá znižuje nákladné revízie dizajnu.
Výroba vysokofrekvenčných dosiek plošných spojov vyžaduje presnosť. Malé odchýlky v leptaní, tlaku laminácie alebo vŕtaní môžu výrazne ovplyvniť výkon.
Shenzhen Fanway Technology Co., Ltd používa pokročilé systémy riadenia procesov, automatizovanú kontrolu a vysoko presné zariadenia na udržanie prísnych tolerancií počas výroby.
Hodnotenie výkonu vysokofrekvenčnej dosky plošných spojov presahuje základné elektrické testovanie. Spoľahlivosť systému priamo ovplyvňuje niekoľko parametrov.
Každá vysokofrekvenčná doska plošných spojov vyrobená spoločnosťou Shenzhen Fanway Technology Co., Ltd prechádza prísnym testovaním, aby sa zabezpečila zhoda s požiadavkami aplikácie.
Technológia vysokofrekvenčných dosiek plošných spojov je široko používaná vo viacerých high-tech sektoroch.
Spoločnosť Shenzhen Fanway Technology Co., Ltd dodala vysokofrekvenčné riešenia PCB zákazníkom vo všetkých týchto odvetviach.
Výber správneho dodávateľa je rovnako dôležitý ako výber správneho materiálu. Spoľahlivý partner rozumie konštrukčným zámerom aj výrobným obmedzeniam.
Mnoho globálnych zákazníkov naďalej spolupracuje so spoločnosťou Shenzhen Fanway Technology Co., Ltd kvôli jej dlhodobej spoľahlivosti a technickej odbornosti.
Spoločnosť Shenzhen Fanway Technology Co., Ltd si vybudovala reputáciu vďaka poskytovaniu vysokovýkonných riešení vysokofrekvenčných dosiek plošných spojov prispôsobených komplexným aplikáciám. Vďaka pokročilým výrobným zariadeniam a zákaznícky orientovanému prístupu spoločnosť podporuje projekty od prototypu až po sériovú výrobu.
Spojením poznatkov z materiálovej vedy s praktickými inžinierskymi skúsenosťami pomáha Shenzhen Fanway Technology Co., Ltd. zákazníkom znižovať riziká a urýchľovať vývoj produktov.
| Typ materiálu | Dielektrická konštanta | Stratový faktor | Typické aplikácie |
|---|---|---|---|
| Na báze PTFE | 2,1 – 2,6 | Veľmi nízka | Mikrovlnná rúra, RF, letectvo |
| Uhľovodíková keramika | 3,0 – 3,5 | Nízka | 5G, automobilový radar |
| Modifikovaný epoxid | 3,6 – 4,2 | Stredná | Vysokorýchlostné digitálne systémy |
Otázka: Aký frekvenčný rozsah definuje vysokofrekvenčnú dosku plošných spojov?
Odpoveď: Vysokofrekvenčná doska plošných spojov sa zvyčajne vzťahuje na dosky pracujúce nad 1 GHz, hoci požiadavky sa líšia podľa aplikácie.
Otázka: Môže byť vysokofrekvenčná doska plošných spojov zmiešaná so štandardnými materiálmi?
Odpoveď: Áno, hybridné zostavy sú bežné a môžu optimalizovať výkon aj náklady, ak sú správne navrhnuté.
Otázka: Prečo je konzistencia materiálu taká dôležitá?
Odpoveď: Nekonzistentné dielektrické vlastnosti môžu spôsobiť nestabilitu signálu a zlyhanie systému.
Otázka: Ako spoločnosť Shenzhen Fanway Technology Co., Ltd zabezpečuje kvalitu?
Odpoveď: Prostredníctvom prísnej kontroly procesu, overovania materiálu a komplexného testovania v každej fáze výroby.
Otázka: Je vysokofrekvenčná doska plošných spojov vhodná na hromadnú výrobu?
Odpoveď: Áno, so správnym výrobným partnerom je možné spoľahlivo vyrábať vysokofrekvenčné dosky plošných spojov vo veľkom meradle.
Technológia vysokofrekvenčných dosiek plošných spojov už nie je voliteľná pre pokročilé elektronické systémy. Výber správneho konštrukčného prístupu, materiálov a výrobného partnera môže výrazne ovplyvniť úspech produktu.
Shenzhen Fanway Technology Co., Ltdje odhodlaná pomáhať zákazníkom prekonávať technické výzvy a dosahovať stabilné a vysokovýkonné výsledky. Ak plánujete nový projekt alebo chcete zlepšiť svoje existujúce riešenia vysokofrekvenčných dosiek plošných spojov, neváhajtekontaktujte násdnes diskutovať o tom, ako môžeme podporiť vaše potreby.
