Čo je to doska plošných spojov a prečo na tom záleží
Ako si vybrať správnu dosku plošných spojov: FR4 vs. Rigid-Flex
Deep Dive: Parametre a aplikácie PCB FR4
Deep Dive: Parametre a aplikácie pevných dosiek Flex PCB
Bežné otázky týkajúce sa dosky s plošnými spojmi (PCB)
Prečo si vybrať nás (Fanyway) a kontaktovať nás
Doska plošných spojov (PCB)je chrbtovou kosťou prakticky všetkých elektronických zariadení – od spotrebných zariadení až po priemyselné riadiace systémy. Doska poskytuje mechanickú podporu a elektrické prepojenie medzi elektronickými komponentmi. V dnešnom svete riadenom elektronikou sú dizajn, materiál a kvalita výroby PCB rozhodujúce pre výkon, spoľahlivosť a cenu.
Poskytujú kompaktný, opakovateľný a spoľahlivý spôsob prepojenia komponentov.
Zabezpečujú integritu signálu, distribúciu energie a tepelný manažment.
S trendmi, ako je miniaturizácia, 5G, AI a IoT, sa pokročilé PCB (napr. HDI, rigid-flex) stávajú stredobodom inovácií.
Očakáva sa, že globálny trh s PCB dosiahne do roku 2032 ~117,53 miliardy USD, čo odráža silný dopyt.
Pri výbere PCB sa bežne budete rozhodovať medziFR4 (tuhá)aRigid-Flex (hybrid pevného + flexibilného). Výber závisí od mechanických, elektrických a konštrukčných obmedzení vášho produktu. Nižšie sú uvedené usmerňujúce otázky „ako/prečo/čo“, ktoré vám pomôžu rozhodnúť sa:
| Úvaha | Kľúčová otázka | Typické usmernenie |
|---|---|---|
| Mechanické namáhanie a ohýbanie | Aký veľký ohyb alebo ohyb zažije doska počas svojho životného cyklu? | Použite Rigid-Flex, ak je potrebné časté ohýbanie alebo skladanie; FR4, ak doska zostane rovná. |
| Priestorové a hmotnostné obmedzenia | Prečo je dôležitá hmotnosť alebo kompaktnosť? | Rigid-Flex môže znížiť potrebu konektorov a kabeláže medzi doskami, čím šetrí priestor a hmotnosť. |
| Náklady a výnos | Aký je váš rozpočet a očakávaný objem? | FR4 je jednoduchší a cenovo výhodnejší pri veľkých objemoch; Rigid-Flex má vyššiu zložitosť procesu a vyššiu cenu. |
| Integrita signálu a počet vrstiev | Koľko vrstiev / aké husté sú vaše stopy? | Oba môžu podporovať vysoký počet vrstiev, ale rigid-flex môže pomôcť pri smerovaní v obmedzených priestoroch. |
| Tepelné, vibrácie, spoľahlivosť | Prečo uprednostňovať odolnosť a spoľahlivosť? | Rigid-Flex často funguje lepšie pri nárazoch a vibráciách, ale musí byť navrhnutý opatrne. |
Pozrime sa teraz podrobne na tieto dva varianty.

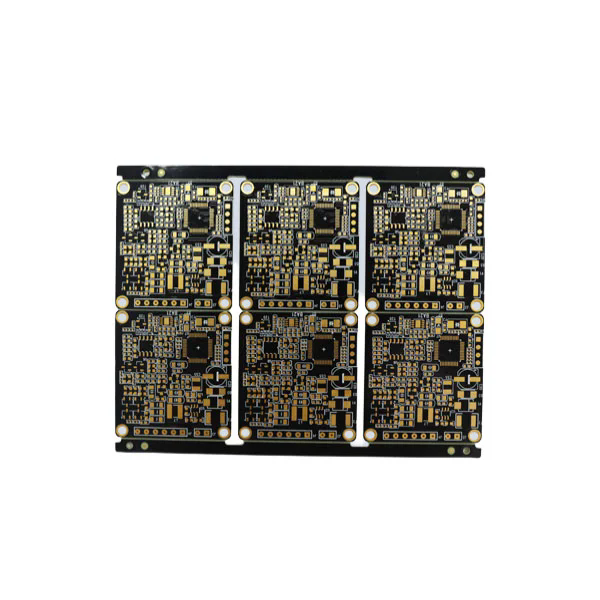

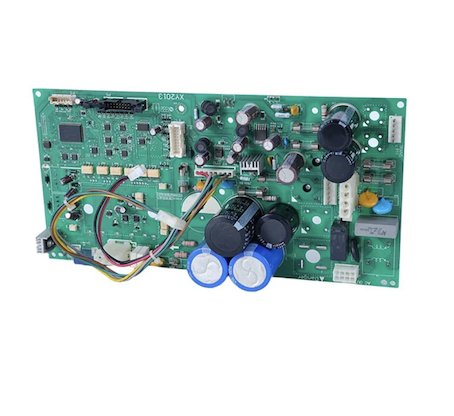

FR4 je najbežnejšie používaný substrát pre tuhé PCB. „FR“ znamenáSpomaľovač horeniaa „4“ je trieda materiálu. Skladá sa z tkanej tkaniny zo sklenených vlákien s epoxidovým živicovým spojivom.
Nižšie je tabuľka typickýchFR4 PCBparametre (tieto čísla sa môžu líšiť v závislosti od dodávateľa a stupňa Tg):
| Parameter | Typická hodnota / rozsah | Poznámky / Dôležitosť |
|---|---|---|
| Dielektrická konštanta (Dk) | 3,8 – 4,8 (pri 1 MHz) | Ovplyvňuje riadenie impedancie a oneskorenie signálu. |
| Faktor rozptylu (Df) | ~0,009 (pri 1 MHz) | Stratová tangenta: strata signálu pri vysokej frekvencii. |
| Elektrická pevnosť | 800 – 1800 V/mil | Dielektrická prierazná pevnosť. |
| Tg (teplota prechodu skla) | 130 °C, 140 °C, 150 °C, 170 °C | Vyššie Tg poskytuje lepšiu tepelnú spoľahlivosť. |
| Hrúbka dosky | 0,4 mm – 3,2 mm (bežné) | Závisí od mechanických / prispôsobených obmedzení. |
| Hrúbka medi | 1 oz (≈35 µm), 2 oz, 3 oz, 4 oz | Ťažšia meď pre cesty s vyšším prúdom. |
| Minimálna stopa/rozstup | ~4 mil (0,1 mm) alebo lepšie | V závislosti od výrobnej kapacity. |
| Povrchová úprava | ENIG, HASL, OSP, Immersion Ag atď. | Ovplyvňuje spájkovateľnosť, spoľahlivosť. |
Spotrebná elektronika (smartfóny, nositeľné zariadenia, spotrebiče)
Priemyselné riadiace dosky, AD dosky, napájacie zdroje
Keď doska zostane rovná, bez potrebného skladania alebo ohýbania
Nemôže sa ohýbať alebo ohýbať bez rizika prasknutia alebo delaminácie (kvôli pevnej štruktúre skla + epoxidu)
Pre kompaktnú viacsegmentovú elektroniku vyžadujúcu flexibilné prepojenia môže byť preferovaná rigid-flex

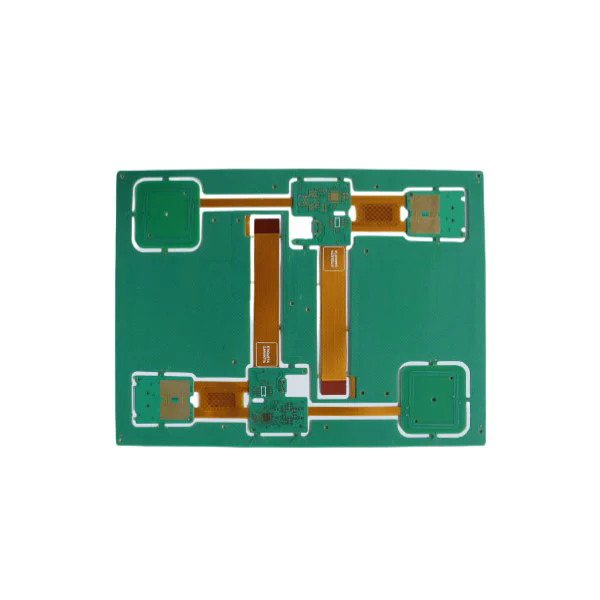

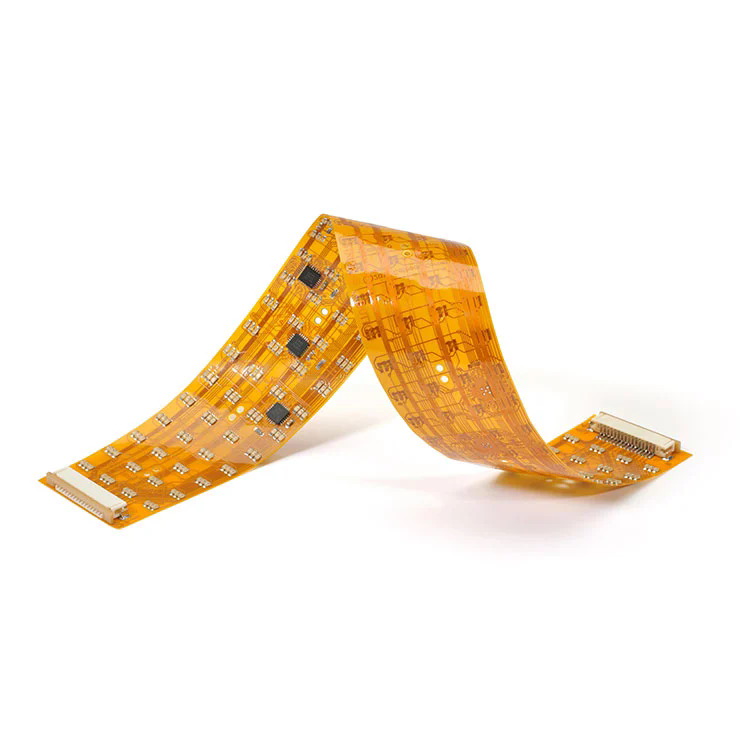

Pevná doska plošných spojovkombinuje pevné obvodové časti (typicky FR4) a flexibilné obvodové časti (polyimid, polyester atď.) v jednej integrovanej doske. Umožňuje ohýbanie, skladanie a 3D štruktúru pri zachovaní pevnej podpory pre montáž komponentov.
Dizajn musí starostlivo riadiť flexibilné zóny (polomer ohybu, stohovanie vrstiev, medené prechody)
Pevné a ohybné vrstvy sú laminované kontrolovaným lepením a priľnavosťou.
Typické flexibilné materiály: polyimidové fólie, krycie fólie, adhézne vrstvy
Uhol ohybu na vrstvu je obmedzený (napr. polyimid často ~0,5–2° na vrstvu).
Z priemyselných referencií:
| Položka | Parameter / Schopnosť | Poznámky |
|---|---|---|
| Hrúbka dosky Rigid + Flex | 0,25 mm až 6,0 mm (kombinované) | Závisí od kombinácie vrstiev a štruktúry |
| Vrstvy | V niektorých prevedeniach až 32 vrstiev | Viacvrstvová kombinácia tuhá + flex |
| Minimálna stopa/rozstup | 0,075 mm / 0,075 mm (≈ 3 mil) | Flexibilná oblasť s vysokou hustotou |
| Minimálna veľkosť otvoru / veľkosť podložky | 0,10 mm / 0,35 mm | Pre mikropriechody, priechodné otvory atď. |
| Maximálna hrúbka medi | 4 oz (pevná časť) | Pre silné prúdy tuhých sekcií |
| Flex meď (flex časť) | 0,5 – 2 oz | Svetlejšia meď na flex oblasti |
| Možnosti povrchovej úpravy | ENIG, ponorné Ag, OSP, HASL atď. | Pre pevné aj ohybné časti |
| Priľnavosť a laminácia | Špeciálny adhézny prípravok (plazma, hnedý oxid) | Na zaistenie flexibilného a pevného spojenia |
Vynikajúce vo vysokých vibráciách, otrasoch, stiesnených priestoroch (napr. letecký priemysel, lekárske prístroje)
Znižuje/odstraňuje konektory a zapojenie medzi doskami
Zjednodušuje montáž integráciou pevných a flexibilných funkcií v jednom kuse
Umožňuje 3D skladanie obvodov alebo viacrovinovú štruktúru
Vyššia zložitosť výroby, väčšie riziko výnosu
Vyžaduje premyslený dizajn najmä v ohybných zónach (polomer ohybu, uvoľnenie napätia)
Náklady na dosku sú vyššie, ale náklady na systém sa môžu znížiť kvôli menšiemu počtu konektorov, káblov a montážnych krokov
Otázka 1: Aká hrubá by mala byť PCB pre moju aplikáciu?
A1: Hrúbka PCB závisí od mechanických, tepelných a priestorových obmedzení. Typické pevné dosky FR4 majú hrúbku od 0,4 mm do 3,2 mm. V dizajnoch rigid-flex je kombinovaná hrúbka často medzi 0,25 mm až 6,0 mm. Čím je doska tenšia, tým je pružnejšia, no mechanická stabilita klesá.
Otázka 2: Prečo zvoliť rigid-flex pred samostatnými pevnými a flexibilnými doskami?
Odpoveď 2: Rigid-flex znižuje počet konektorov, káblov a montážnych krokov; zlepšuje spoľahlivosť pri vibráciách a umožňuje kompaktné 3D skladanie. Integruje pevné montážne zóny aj flexibilné časti do jednej dosky.
Otázka 3: Aké elektrické vlastnosti FR4 najviac ovplyvňujú integritu signálu?
A3: Dielektrická konštanta (Dk) ovplyvňuje impedanciu a rýchlosť šírenia; disipačný faktor (Df) ovplyvňuje stratu signálu, najmä pri vysokej frekvencii; Hrúbka medi a stopová geometria tiež zohrávajú rozhodujúcu úlohu.
