Testovanie PCBje kritická fáza vo výrobe elektroniky, ktorá zaisťuje kvalitu, funkčnosť a spoľahlivosťDosky s tlačenými obvodmi(PCB). Testovanie môže okamžite nájsť problémy a pomôže návrhárom rýchlo vyriešiť problémy. Testovanie PCB zahŕňa holé testovanie dosiek a zostavené testovanie dosiek.
Testovanie holých PCB
ÚčelTestovanie PCBna overenie defektov elektrickej konektivity, izolácie a výroby.
Metóda testovania PCB zahŕňa:
Test kontinuity (krátke testovanie):Kontroly nezamýšľaných šortiek (napr. Dotknuté stopy medi).
Izolačný test (otvorené testovanie):Zabezpečuje žiadne otvorené obvody (prestávky) v stopách.
Automatizovaná optická kontrola (AOI):Používa fotoaparáty na detekciu škrabancov, nesprávnych vyrovnaní alebo leptaní defektov.
Testovanie impedancie:Kritické pre vysokorýchlostné návrhy (napr. RF, DDR), aby sa zabezpečilo, že stopová impedancia zodpovedá špecifikáciám.
Testovanie zostavy

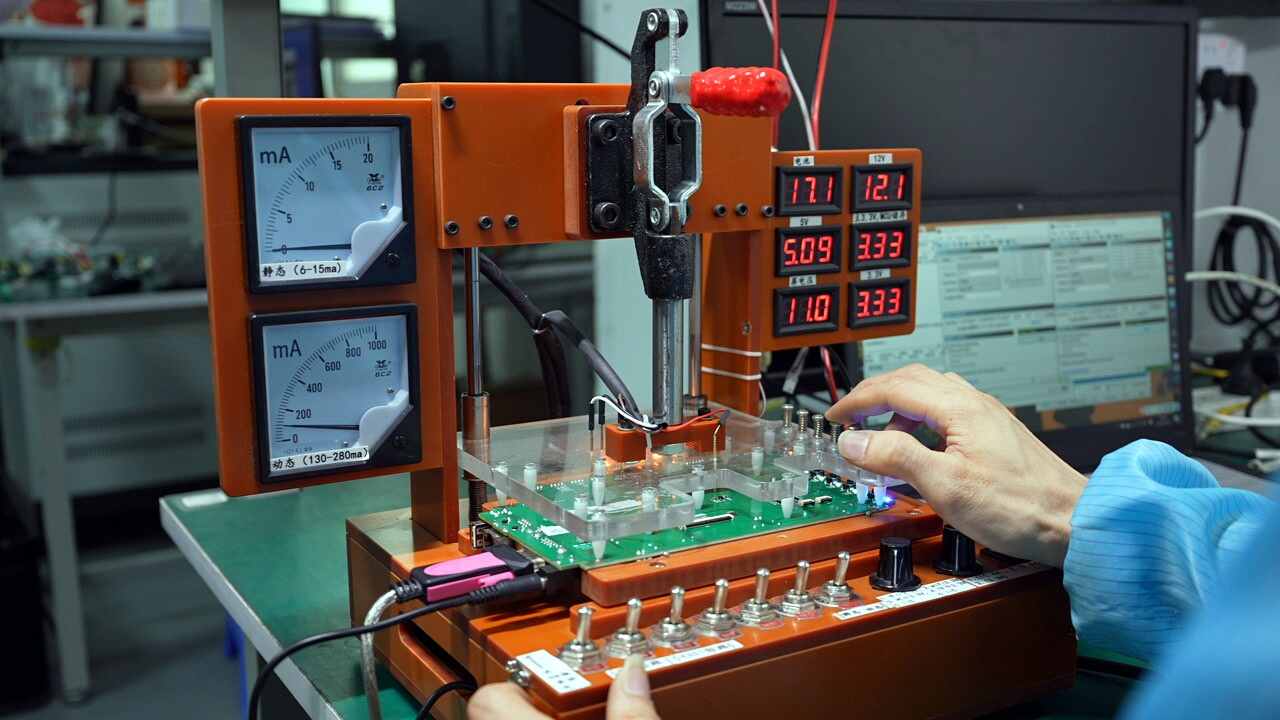

1.Test v obvode (IKT):IKT je automatické online testovanie na overenie komponentov, šortiek, otváraných a hodnôt. Toto testovanie môže presne nájsť miesta poruchy, čo umožňuje pracovníkom ľahko zvládnuť problém s PCBA.
2.Testovanie lietajúcej sondy:Je to nákladovo efektívna metóda, test pohybujúcich sond na obvode bez vlastných príslušenstiev. Je vhodný pre rôzne požiadavky na testovanie prostredníctvom úprav softvéru.
3.Funkčné testovanie:Na overenie funkcie PCB vyžaduje špecializované vybavenie a prispôsobené testovacie postupy.
4.Automatická optická kontrola (AOI):Inšpekcia AOI používa fotoaparáty na skenovanie spájkovacích kĺbov a komponentov, ako sú mosty, nesprávne zarovnanie a chýbajúce časti.
5.Röntgenové testovanie:Používa röntgenové lúče na kontrolu skrytých kĺbov (BGA, QFN), dutiny alebo defektov spájkovania.
Bez ohľadu na to, aký typ testovania elektroniky používate, prináša úžitok na dosku s tlačenými obvodmi (PCB). Testovanie počas fázy návrhu pomáha dizajnérom vyhnúť sa chybám pri hromadnej výrobe, znižovaní nákladov, skracuje vývojové cykly a urýchľuje výrobu. Komplexné testovanie zaisťuje, že PCB spĺňa všetky elektrické, mechanické a konštrukčné návrhy a zároveň zlepšujú spoľahlivosť produktu.
Testovanie PCBje dôležitá pre kvalitu produktu. V spoločnosti Fanway ponúkame širokú škálu testovacích riešení vrátane kontroly komponentov, vlastného testu. Kontaktujte nás ešte dnes Získajte ďalšie podrobnosti.
-
